CP-114UL 系列

4 埠 RS-232/422/485 PCI Express 串列通信多埠卡，可選配 2 KV 光電隔離

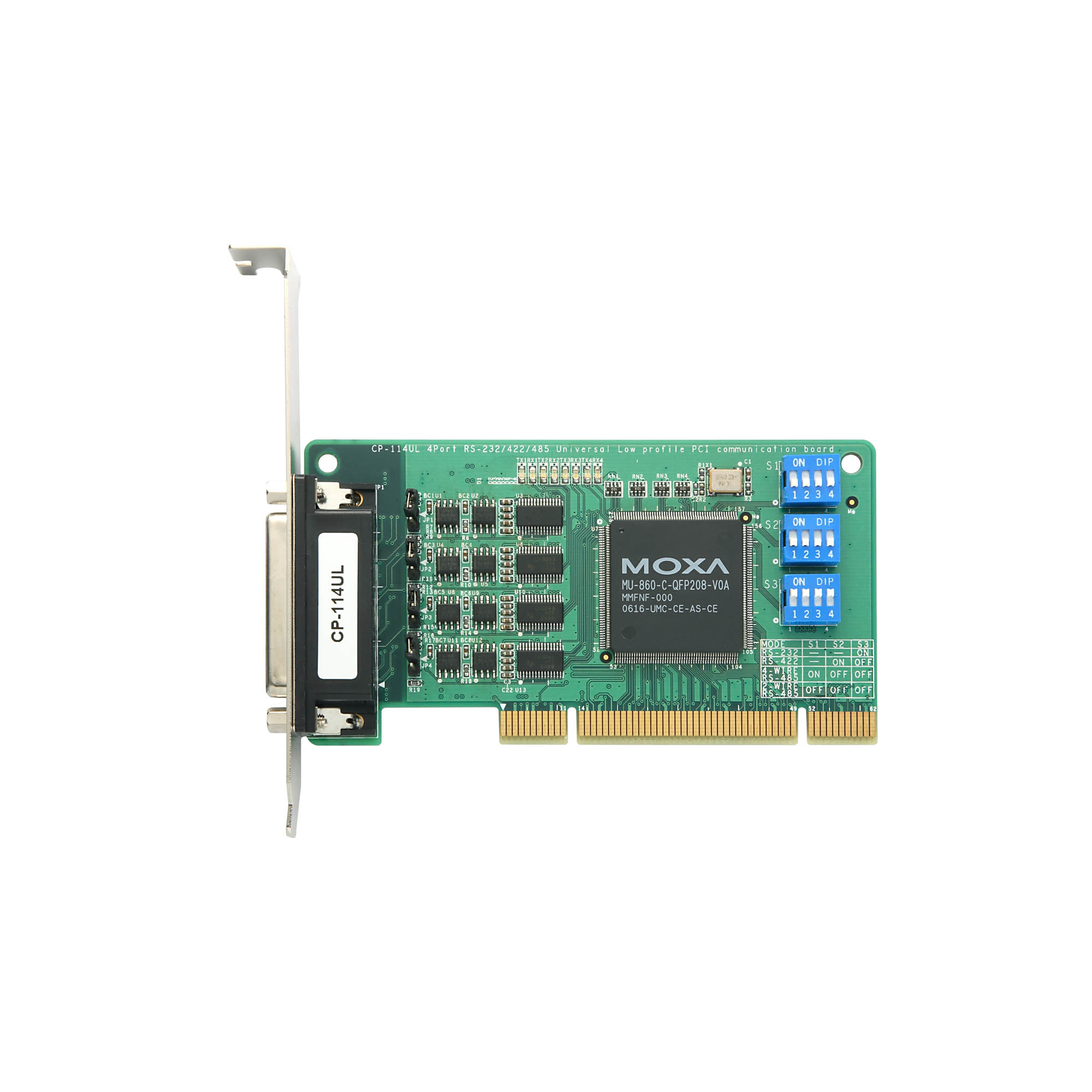

moxa-cp-114ul-series-image-1-(1).jpg | Moxa

特色與優點

  • 高於 700 Kbps 的資料傳輸速度，提供最佳效能
  • 128-byte FIFO 及晶片硬體、軟體流量控制
  • 與Universal PCI 相容，可使用在 3.3/5V 的 PCI 和 PCI-X 插槽
  • 傳輸速率高達 921.6 Kbps
  • 支援多種作業系統的驅動程式，包括 Windows 和 Linux
  • 內建 LED 指示燈和管理軟体，可輕鬆維護
  • 提供寬溫型號，可運作於 -40 至 85ºC 的環境

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

Moxa 的 CP-114UL 系列串列多埠卡，為工業自動化系統整合商所設計，適合在長距離、多點、以電腦為主的資料擷取應用。 單晶片的自動資料導向控制 (Automatic Data Direction Control) 可提供更精確的 RS-485 通訊，精準控制停用或啟用驅動程式的時間。 以 Moxa Turbo Serial Engine™ 晶片為動力，CP-114UL 卡具備單晶片ADDC®，讓 RS-485 就像 RS-232 一般易於使用。 在 RS-485 模式下，串列埠可在 1.2 公里的範圍內連接多達 31 個鏈接式 RS-485 設備。針對長距離 RS-485 通訊並提供 2 KV 光電隔離保護，以防止設備損壞。



支援主要的 Windows 和 Linux/Unix 作業系統驅動程式

Moxa 持續致力於開發以支援更多的作業系統，CP-114UL 卡也不例外。Moxa 的所有板卡都提供可靠的 Windows 和 Linux/Unix 驅動程式；另外也提供像是 WEPOS 系統的驅動程式，以利嵌入式整合。



  • Comm. Controller

    MU860 (16C550C compatible)

  • Bus

    32-bit Universal PCI

  • Connector

    DB44 female

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    4

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Parity

    None, Even, Odd, Space, Mark

  • Isolation

    CP-114UL-I Series: 2 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

  • Input Current

    CP-114UL Series: 320 mA @ 5 VDC
    CP-114UL-I Series: 465 mA @ 5 VDC

  • Dimensions

    CP-114UL Series: 64.4 x 120 mm (2.53 x 4.72 in)
    CP-114UL-I Series: 64.4 x 130 mm (2.53 x 5.12 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp. Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    All models:
    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m

    CP-114UL-I Series:
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8

  • International Approval

    CP-114UL-DB9M: KC

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    114,223 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

全部 驅動程式 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Linux Kernel 6.x Driver for Multiport Serial PCI Express and Universal PCI Boards
780.0 KB 		驅動程式
SHA-512
v6.1
  • Linux Kernel 6.x
 2024年10月1日 2024年10月1日 版本說明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		工具程式
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 版本說明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB 		驅動程式
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年1月17日 2023年1月17日 版本說明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB 		驅動程式
SHA-512
v5.2
  • Linux Kernel 5.x
 2023年1月17日 2023年1月17日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年9月6日 2022年9月6日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB 		驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 版本說明
MSB Linux kernel 5.x.x driver
160.1 KB 		驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
 2021年10月25日 2021年10月25日 版本說明
MSB Linux kernel 4.x.x driver
161.9 KB 		驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
 2021年10月25日 2021年10月25日 版本說明
Driver for Linux kernel 2.x.x
161.3 KB 		驅動程式
SHA-512
v2.0
  • Linux Kernel 2.6.x
 2019年12月31日 2019年12月31日 版本說明
Driver for Linux kernel 3.x.x
161.1 KB 		驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年12月31日 2019年12月31日 版本說明
Driver for CP-114UL Series (Windows XP, 2008 or earlier)
759.9 KB 		驅動程式
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2017年10月17日 2017年10月17日 版本說明
Driver for CP-114UL Series (DOS)
634.2 KB 		驅動程式
SHA-512
v1.12
  • DOS
 2014年3月31日 2014年3月31日 版本說明
Driver for CP-114UL Series (SCO 5)
649.5 KB 		驅動程式
SHA-512
v1.13
  • SCO OpenServer 5
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-114UL Series (SCO 6)
322.0 KB 		驅動程式
SHA-512
v1.13
  • SCO OpenServer 6
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-114UL Series (Sun Solaris)
118.0 KB 		驅動程式
SHA-512
v1.1
  • Solaris 10
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-114UL Series (UnixWare)
330.0 KB 		驅動程式
SHA-512
v1.13
  • SCO UnixWare 7
 2014年3月30日 2014年3月30日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月13日 2012年5月13日 版本說明
Driver for CP-114UL Series (Windows ME or prior)
341.1 KB 		驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
 2010年7月12日 2010年7月12日 版本說明
Viewcom
434.6 KB 		工具程式
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-114UL Series (UnixWare 2.1)
270.0 KB 		驅動程式
SHA-512
v1.7
  • SCO UnixWare 2.x
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-114UL Series (WinCE 5)
370.8 KB 		驅動程式
SHA-512
v1.1
  • Windows CE 5.0
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-114UL Series (WinCE 6)
280.7 KB 		驅動程式
SHA-512
v1.0
  • Windows CE 6.0
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-114UL Series (Windows 95/98)
341.1 KB 		驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-114UL Series (WinNT)
193.5 KB 		驅動程式
SHA-512
v5.11
  • Windows NT
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-114UL Series (QNX6)
120.8 KB 		驅動程式
SHA-512
v1.16
  • QNX 6.x
 2010年2月10日 2010年2月10日 版本說明
Driver for CP-114UL Series (FreeBSD)
33.0 KB 		驅動程式
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
 2010年2月10日 2010年2月10日 版本說明
Driver for CP-114UL Series (WinXP Embedded)
289.1 KB 		驅動程式
SHA-512
v1.16
  • Windows XP Embedded
 2010年2月8日 2010年2月8日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Linux Driver
108.4 KB 		聲明書 英文 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Windows Driver
150.4 KB 		聲明書 英文 v1.0 2024年10月29日 2024年10月29日
Declaration of Conformity for CP-112UL/112UL-I/114UL-I Series
306.0 KB 		聲明書 英文 v1.0 2024年9月9日 2024年9月9日
Declaration of Conformity for CP-114UL Series
297.1 KB 		聲明書 英文 v1.0 2024年5月28日 2024年5月28日
CP-114UL 系列產品資料表
3.3 MB 		產品資料表 中文 v1.4 2021年10月12日 2021年10月12日
QIG for Universal PCI Smart Serial Board
301.8 KB 		QIG 英文 v1.2 2021年5月18日 2021年5月18日
Manual for CP-114UL Series
10.8 MB 		使用者手冊 英文 v12.1 2019年12月31日 2019年12月31日
2D CAD for CP-114UL-I TOP
505.9 KB 		2D CAD 英文 2010年2月23日 2010年2月23日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB 		技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB 		技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB 		技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB 		技術說明 英文 v1.0 2010年2月10日 2010年2月10日

可供選擇的機型 (7)

顯示圖片
比較
moxa-cp-114ul-image.jpg | MoxaCP-114UL w/o Cable
比較
moxa-cp-114ul-db9m-image.jpg | MoxaCP-114UL-DB9M
比較
moxa-cp-114ul-db25m-image.jpg | MoxaCP-114UL-DB25M
比較
moxa-cp-114ul-i-image.jpg | MoxaCP-114UL-I
Serial BusUniversal PCIUniversal PCIUniversal PCIUniversal PCI
No. of Serial Ports4444
Serial Isolation Protection–––2 kV
Operating Temp.0 to 55°C0 to 55°C0 to 55°C0 to 55°C
Included Cable–CBL-M44M9x4-50CBL-M44M25x4-50–
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-cp-114ul-i-db9m-image.jpg | MoxaCP-114UL-I-DB9M
比較
moxa-cp-114ul-i-db25m-image.jpg | MoxaCP-114UL-I-DB25M
比較
moxa-cp-114ul-t-image.jpg | MoxaCP-114UL-T
Serial BusUniversal PCIUniversal PCIUniversal PCI
No. of Serial Ports444
Serial Isolation Protection2 kV2 kV–
Operating Temp.0 to 55°C0 to 55°C-40 to 85°C
Included CableCBL-M44M9x4-50CBL-M44M25x4-50–
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
