UC-3400Aシリーズ

ワイヤレス拡張機能を備えたArm Cortex-A53クアッドコア64ビットコンピューター

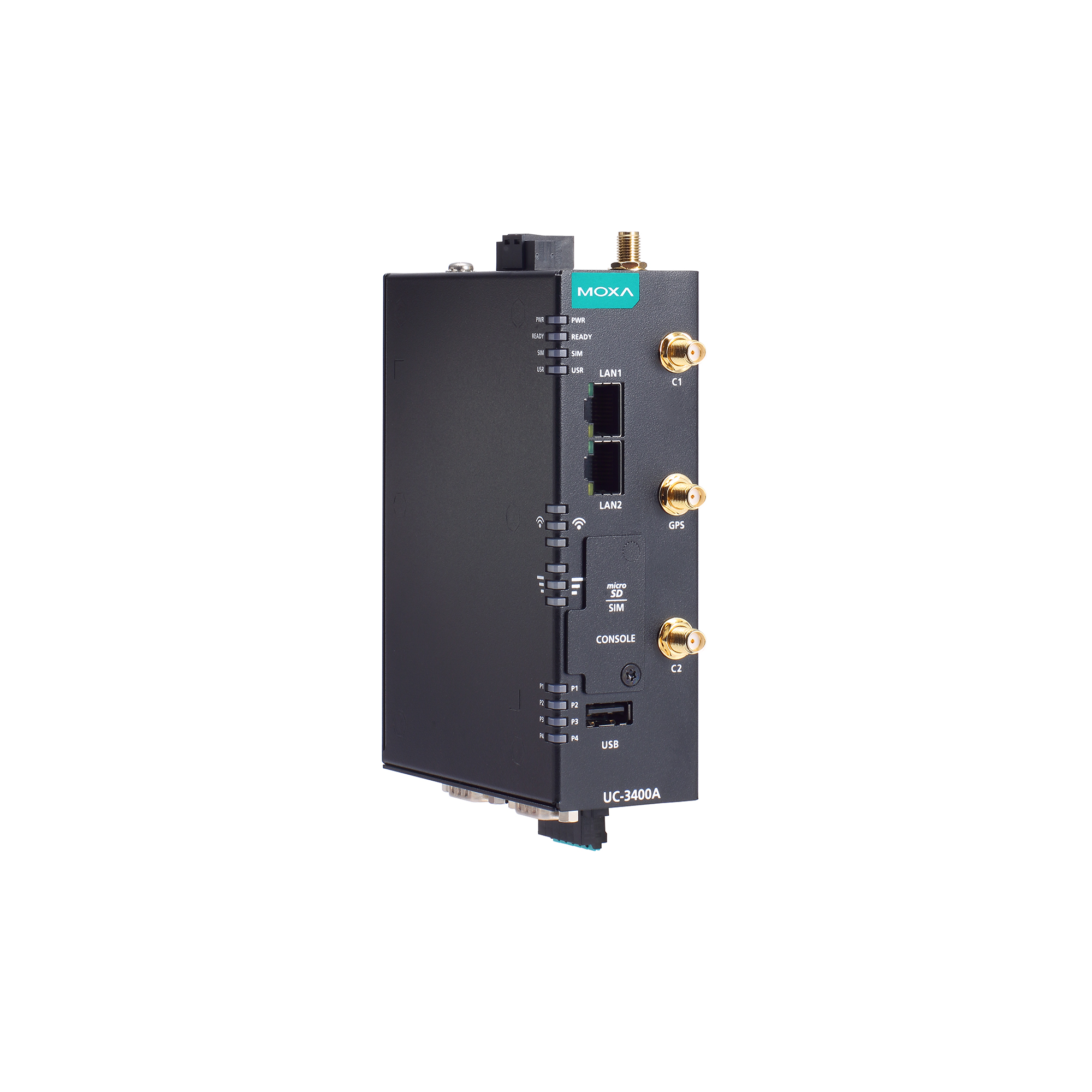

moxa-uc-3400a-series-image-(1).jpg | Moxa

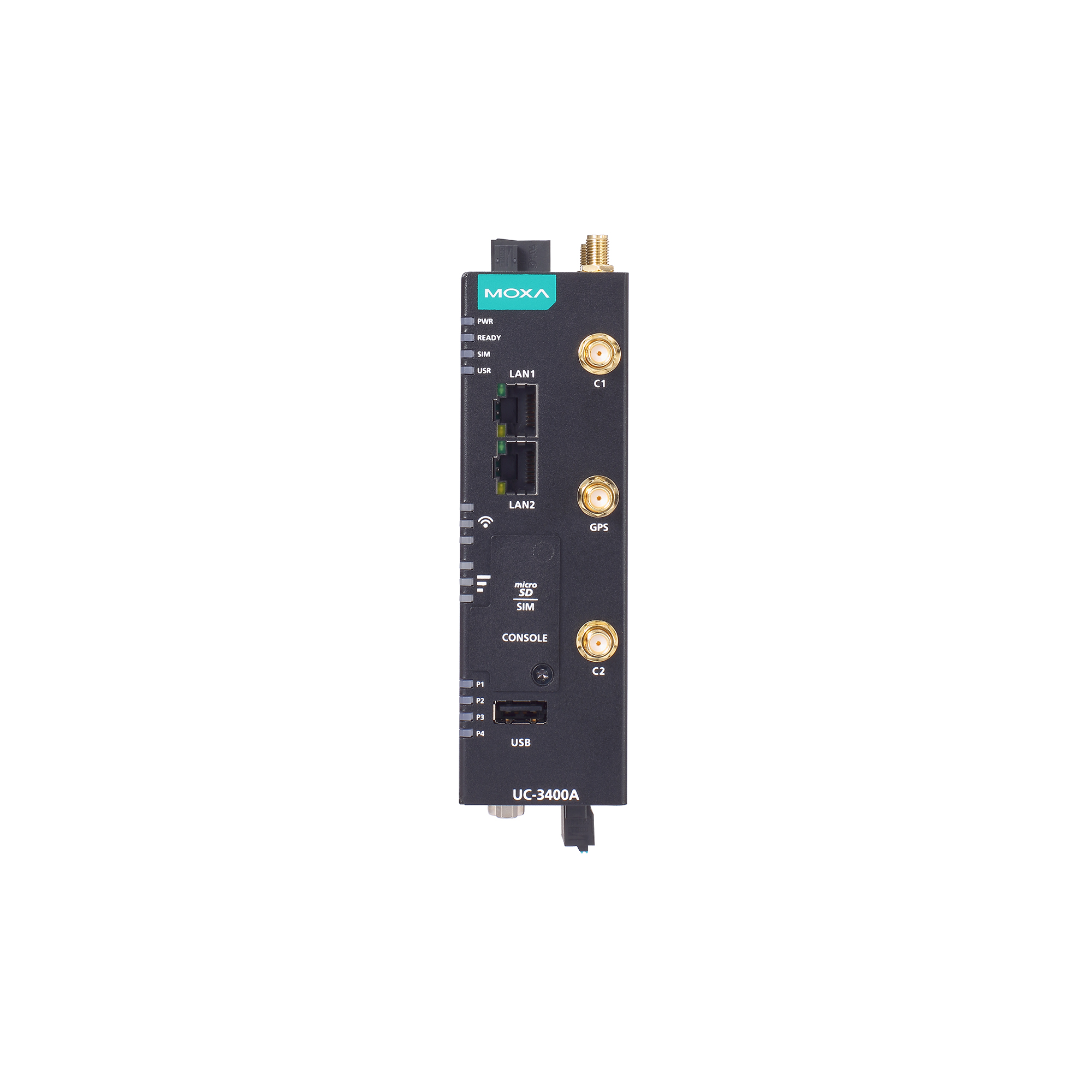

moxa-uc-3400a-series-image-1-(1).jpg | Moxa

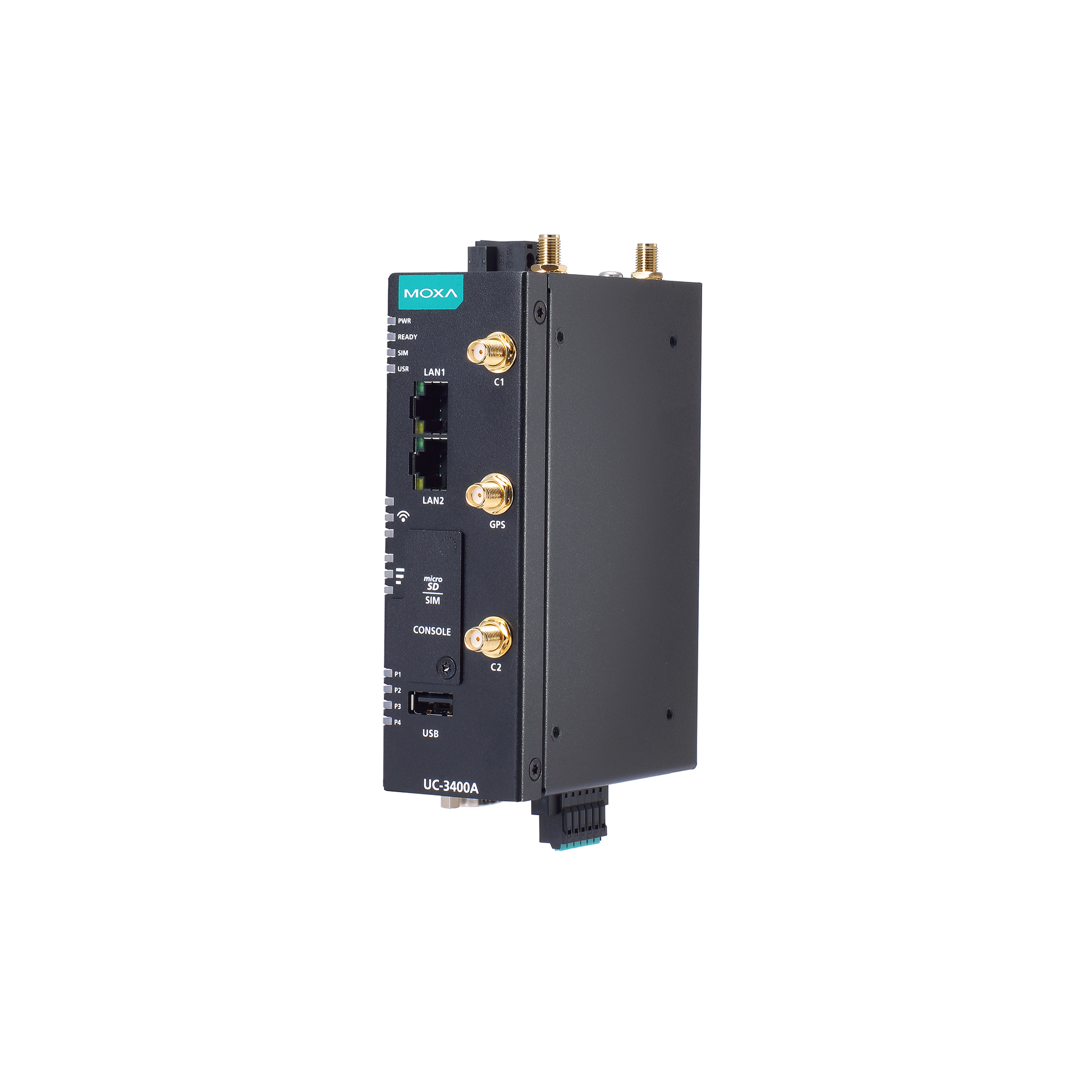

moxa-uc-3400a-series-image-2-(1).jpg | Moxa

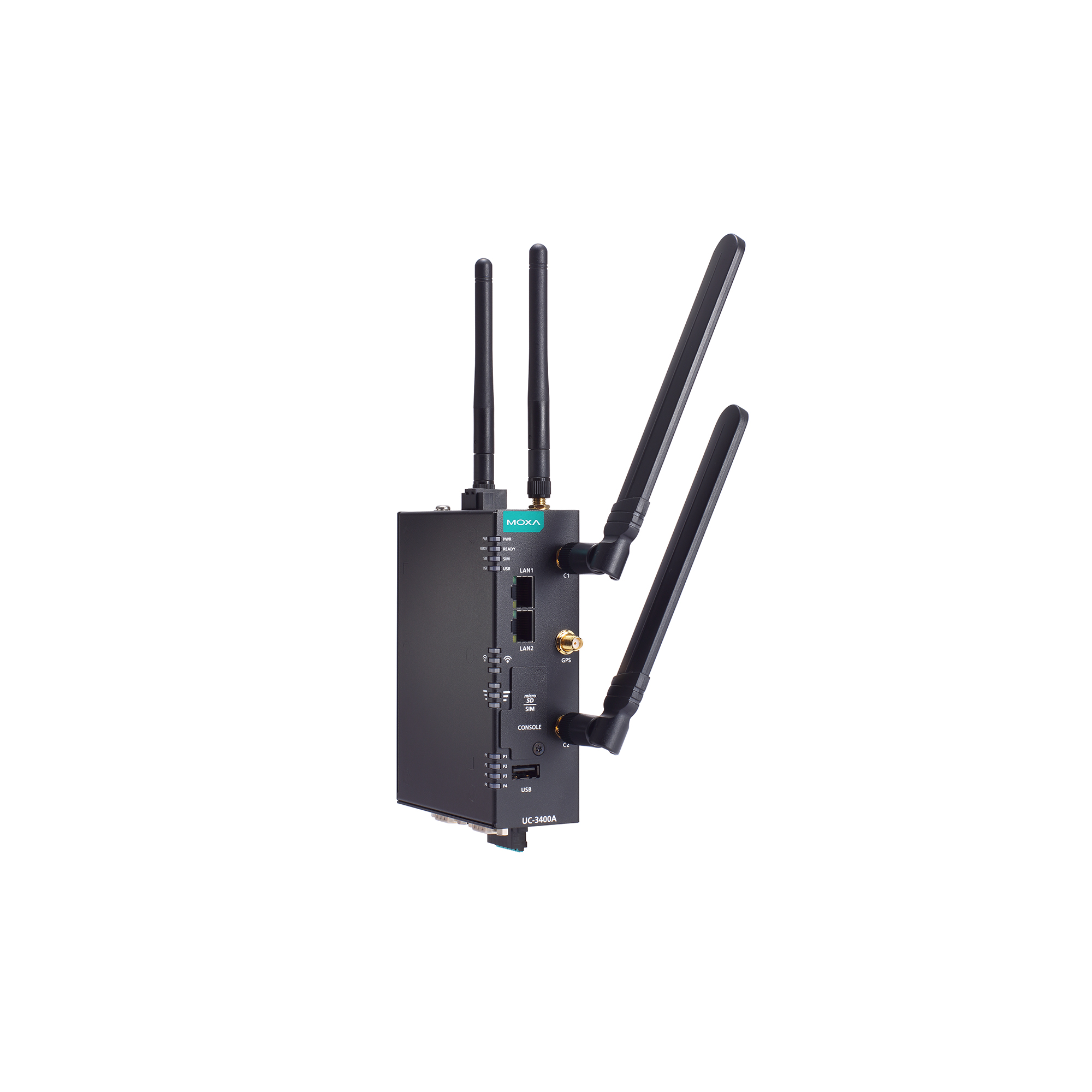

moxa-uc-3400a-series-image-3-(1).jpg | Moxa

機能と特長

  • Armv8 Cortex-A53 1.4 GHzプロセッサ
  • デュアルSIMとAT&T承認を備えた統合型4G LTE Cat. 4モジュール
  • Wi-Fi 6内蔵
  • 自動検出10/100/1000 Mbpsイーサネットポート x 2
  • 2kV絶縁保護を備えたCANポート
  • Moxa Industrial Linuxを搭載（10年間の超長期サポート付き）
  • IEC 62443-4-2セキュリティレベル2要件への準拠
  • CE/FCC/UL認定
  • 動作温度範囲-40～70°C

認証

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

Moxa の UC-3400Aシリーズコンピュータは、現場でのデータの前処理と転送、およびその他の組み込みデータ収集アプリケーション用のエッジゲートウェイとして使用できます。このシリーズには多様なモデルが含まれており、それぞれが異なるワイヤレスオプションとプロトコルをサポートしています。UC-3400Aは高度な放熱設計により、-40～70℃の温度範囲での使用に適しています。Wi-FiとLTE接続は、寒冷環境でも高温環境でも同時に使用できるため、過酷な動作環境下でもアプリケーションのデータ前処理および伝送能力を最大限に発揮できます。

UC-3400Aは、単なるハードウェアソリューションではありません。Moxa Armベースのコンピューターでより優れたユーザーエクスペリエンスを提供するために、UC-3400Aには、Moxaが開発した長期サポート付きの高性能産業用LinuxディストリビューションであるMoxa Industrial Linuxが搭載されています。

アプリケーション

  • リモートターミナルユニット（RTU）

  • データ取得

  • M2M通信（スマートゲートウェイ）

  • デジタルサイネージ

  • ファクトリーオートメーション

  • 車載監視/データロガー（輸送用）

  • プログラマブルルータ

  • エネルギー使用量の最適化

  • 予知メンテナンス

  • 資産管理

外観

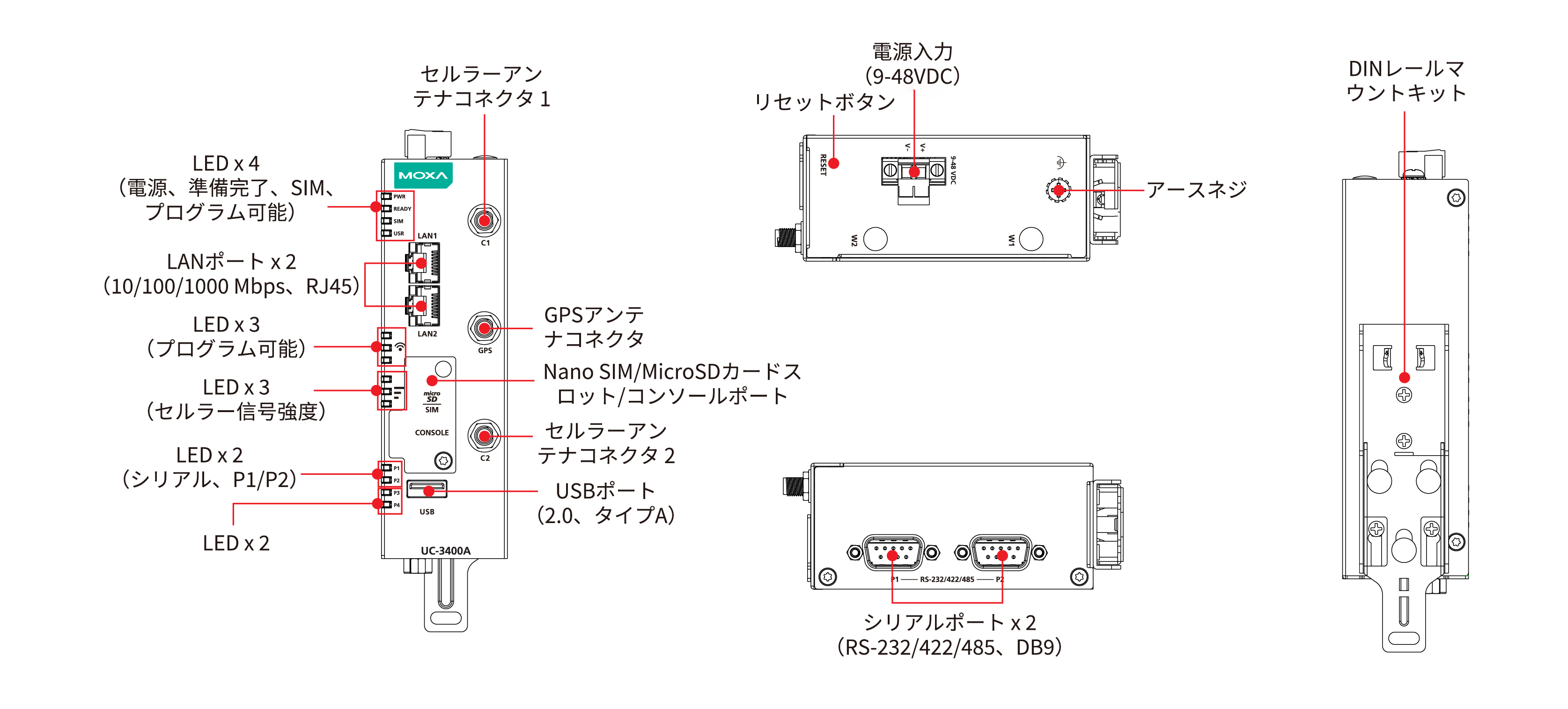

UC-3420A-T-LTE

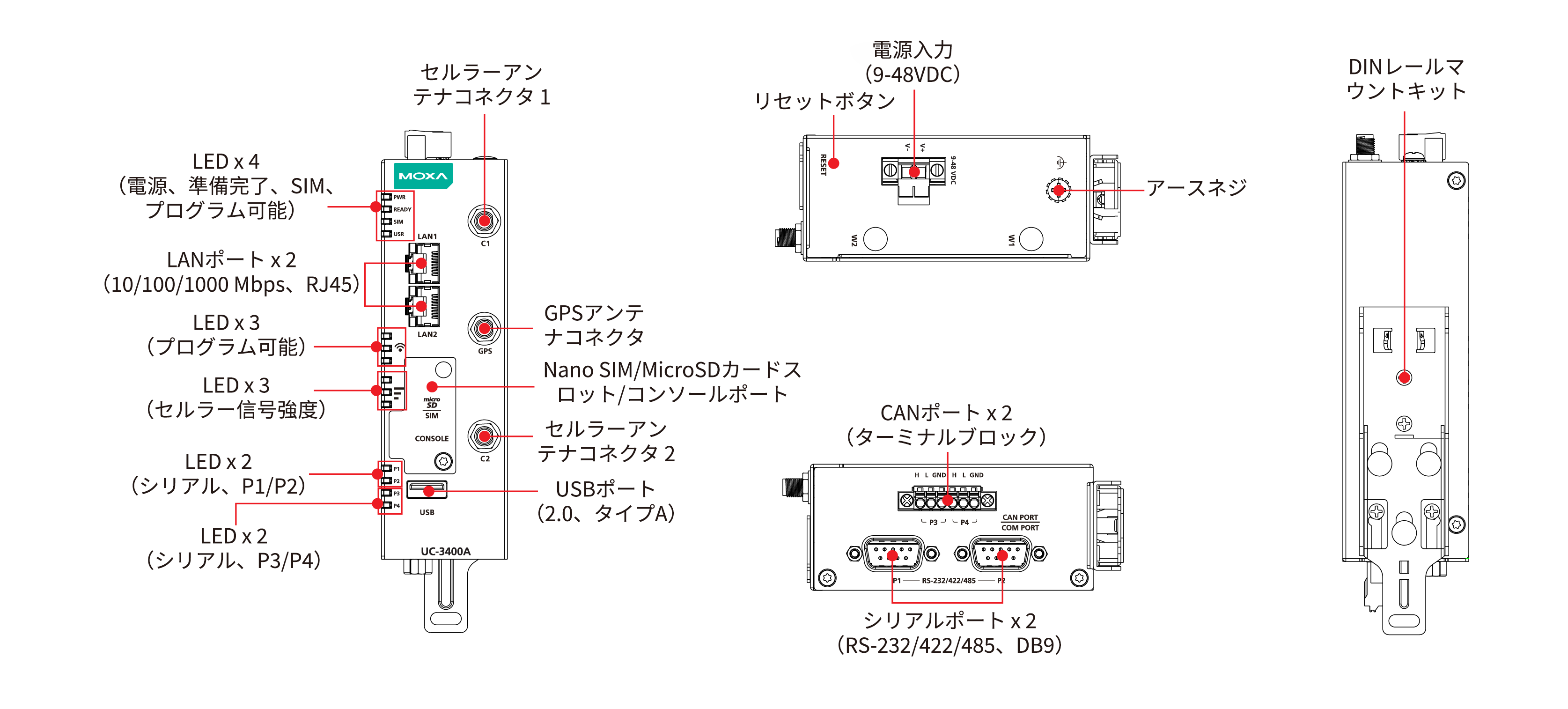

UC-3424A-T-LTE

  • CPU

    Arm Cortex-A53 quad-core 1.4 GHz

  • DRAM

    4 GB DDR4

  • Supported OS

    Moxa Industrial Linux 3 (Debian 11, kernel 5.10), 2031 EOL
    See www.moxa.com/MIL

  • Storage Pre-installed

    16 GB eMMC

  • Expansion Slots

    microSD socket x 1

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    RS-232/422/485 ports x 2 (software-selectable, DB9 male connector)

  • CAN Ports

    UC-3424A-T-LTE:
    CAN 2.0 A/B x 2 (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 1, type-A connectors

  • Cellular Antenna Connector

    SMA x 2

  • SIM Format

    Nano

  • Number of SIMs

    2

  • GPS Antenna Connector

    SMA x 1

  • Wi-Fi Antenna Connector

    RP-SMA x 2

  • Console Port

    RS-232 (TxD, RxD, GND), 3-pin header output (115200, n, 8, 1)

  • TPM

    TPM v2.0

  • No. of Ports

    2

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • No. of Ports

    2

  • Baudrate

    50 bps to 921.60 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS, XON/XOFF
    ADDC (automatic data direction control) for RS-485

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • No. of Ports

    UC-3424A-T-LTE: 2

  • Baudrate

    10 to 1000 kbps

  • Industrial Protocols

    CAN 2.0A
    CAN 2.0B

  • Connector

    6-pin terminal block

  • Isolation

    2 kV (built-in)

  • Signals

    CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND

  • Band Options

    LTE bands: Band 1 (2100 MHz) / Band 2 (1900 MHz) / Band 3 (1800 MHz) / Band 4 (1700
    MHz) / Band 5 (850 MHz) / Band 7 (2600 MHz) / Band 8 (700 MHz) / Band 9 (1800 MHz) /
    Band 12 (700 MHz) / Band 13 (700 MHz) / Band 14 (700 MHz) / Band 18 (850 MHz) /
    Band 19 (850 MHz) / Band 20 (800 MHz) / Band 25 (1900 MHz) / Band 26 (850 MHz) /
    Band 28 (700 MHz)
    3G bands: Band 1 (2100 MHz) / Band 2 (1900 MHz) / Band 4 (1700 MHz) / Band 5 (850
    MHz) / Band 6 (800 MHz) / Band 8 (700 MHz) / Band 19 (850 MHz)
    2G bands: Band 2 (1900 MHz) / Band 3 (1800 MHz) / Band 5 (850 MHz) / Band 8 (700
    MHz)

  • Receiver Types

    GPS/GLONASS/BeiDou/Galileo/QZSS

  • Accuracy

    Position: < 2.0 m @CEP50

  • Time to First Fix (TTFF)

    Hot start: 1.1 s
    Warm start: 22.1 s
    Cold start: 29.9 s

  • Sensitivity

    Tracking: -160 dBm
    Acquisition: -147 dBm
    Cold starts: -145 dBm

  • Update Rate

    Minimum 1 Hz

  • WLAN Standards

    802.11a/b/g/n/ac/ax

  • Frequency Band

    2.4 GHz / 5 GHz

  • Hardware-based Security

    TPM 2.0
    Hardware Root of Trust Secure Boot

  • Intrusion Detection

    Host-based Intrusion Detection

  • Security Tools

    Security Diagnostic Tool
    Security Event Auditing
    Secure Update

  • Disk Protection

    LUKS Disk Encryption

  • Recovery

    One-step recovery to the last known secure state
    Dual-system design with automatic failback

  • Reliability

    Network Keep Alive
    Network Failover and Failback

  • System

    Power x 1
    READY (device bootup) x 1
    SIM card indicator x 1

  • User Programmable

    1

  • LAN

    P1, P2: TX, RX per port (10/100/1000 Mbps)

  • CAN

    UC-3424A-T-LTE:
    P3, P4: 1 per port for 2 CAN ports

  • Wireless Signal Strength

    UC-3420A-T-LTE/UC-3424A-T-LTE:
    Cellular x 3

  • Input Current

    1.09 A @ 9 VDC, 0.21 A @ 48 VDC

  • Input Voltage

    9 to 48 VDC

  • Power Consumption

    10.8 W (max.)

  • Automatic Reboot Trigger

    External RTC (real-time clock)

  • Alert Tools

    External WDT (watchdog timer)

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    130 x 92 x 41 mm (5.12 x 3.62 x 1.61 in)

  • Weight

    Product only: 550 g (1.22 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4
    UKCA
    RCM

  • EMI

    FCC Part 15B Class A
    ICES-003 Class A
    EN 55032 Class A
    EN 61000-6-4 Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV, Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF: 30 A/m

  • Radio Frequency

    All models:
    CE (RED)
    FCC
    ISED
    UKCA
    RCM
    NCC
    UC-342x models:
    TELEC

  • Safety

    EN 62368-1
    UL 62368-1

  • Vibration

    IEC 60068-2-64
    2 grms @ 5 to 500 Hz, random wave, 1 hr per axis (without USB devices attached)

  • Shock

    IEC 60068-2-27

  • Carrier Approvals

    AT&T
    Verizon
    (approval expected in Q1 2025)
    PTCRB

  • International Approval

    CE (RED)
    FCC
    ISED
    UKCA
    RCM
    NCC
    UC-342x models:
    TELEC

  • Hazardous Locations

    Expected completion in Q1, 2025
    Class I Division 2
    ATEX

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    1,461,405 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Moxa Swift Utility (batch provisioning tool for MIL 3.0 to 3.3)
104.4 MB 		ユーティリティ
SHA-512
v1.0.5
  • Windows 10
  • Windows 11
 2026年4月8日 2026年4月8日 リリースノート
Moxa Swift Utility (batch provisioning tool for MIL 3.4 and above)
92.3 MB 		ユーティリティ
SHA-512
v2.0.2
  • Windows 10
  • Windows 11
 2026年4月8日 2026年4月8日 リリースノート
OS Image for UC-3400A Series (MIL 4.0.0)
316.6 MB 		ファームウェア
SHA-512
v1.0
  • Moxa Industrial Linux 4 (Debian 13)
 2026年2月12日 2026年2月12日 リリースノート
OS image for UC-3400A Series (MIL 3.4.1)
727.3 MB 		ファームウェア
SHA-512
v1.2
  • Moxa Industrial Linux 3 (Debian 11)
 2025年10月27日 2025年10月27日 リリースノート
OS Image for UC-3400A Series
294.2 MB 		ファームウェア
SHA-512
v1.0
  • Moxa Industrial Linux 3 (Debian 11)
 2025年2月10日 2025年2月10日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for Bootloader on the UC-3400A Series
197.6 KB 		宣言書 英語 v1.0 2026年3月19日 2026年3月19日
FOSS Statement for Moxa Industrial Linux 4 on the UC-3400A Series
479.7 KB 		宣言書 英語 v1.0 2026年3月19日 2026年3月19日
Moxa Industrial Linux 4.x (Debian 13) Arm-based Computers Manual (with Security Hardening Guide)
4.9 MB 		マニュアル 英語 v1.0 2026年2月13日 2026年2月13日
Declaration of Conformity (cybersecurity) for UC-3400A Series
206.3 KB 		宣言書 英語 v1.1 2026年2月11日 2026年2月11日
Moxa Industrial Linux 3.x (Debian 11) Arm-based Computers Manual (with Security Hardening Guide)
5.2 MB 		マニュアル 英語 v3.1 2026年1月8日 2026年1月8日
QIG for UC-3400A Series
2.0 MB 		QIG (クイックインストールガイド) 英語 v1.2 2025年5月21日 2025年5月21日
UC-3400A シリーズデータシート
4.2 MB 		データシート 日本語 v1.0 2025年2月26日 2025年2月26日
Manual for UC-3400A Series (hardware)
3.6 MB 		マニュアル 英語 v1.0 2025年2月10日 2025年2月10日
Declaration of Conformity (EU/UK) for UC-3400A Series (MXEG3400)
364.6 KB 		宣言書 英語 v1.0 2025年2月5日 2025年2月5日
FOSS Statement for Swift
122.3 KB 		宣言書 英語 v1.0 2024年12月22日 2024年12月22日
Moxa Swift Manual (MIL 3.x)
2.4 MB 		マニュアル 英語 v1.0 2024年10月17日 2024年10月17日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (4)

画像を表示
比較
moxa-uc-3420a-t-lte-image.jpg | MoxaUC-3420A-T-LTE
比較
moxa-uc-3424a-t-lte-image.jpg | MoxaUC-3424A-T-LTE
比較
moxa-uc-3430a-t-lte-wifi-image.jpg | MoxaUC-3430A-T-LTE-WiFi
比較
moxa-uc-3434a-t-lte-wifi-image.jpg | MoxaUC-3434A-T-LTE-WiFi
OSDefault: MIL3
Standard
Order MIL3 Secure
through UC-3400A
(CTO)		Default: MIL3
Standard
Order MIL3 Secure
through UC-3400A
(CTO)		Default: MIL3
Standard
Order MIL3 Secure
through UC-3400A
(CTO)		Default: MIL3
Standard
Order MIL3 Secure
through UC-3400A
(CTO)
CPUArm Cortex-A53
quad-core 1.4 GHz		Arm Cortex-A53
quad-core 1.4 GHz		Arm Cortex-A53
quad-core 1.4 GHz		Arm Cortex-A53
quad-core 1.4 GHz
CAN–2–2
LTECat. 4Cat. 4Cat. 4Cat. 4
Wi-Fi––✓✓
