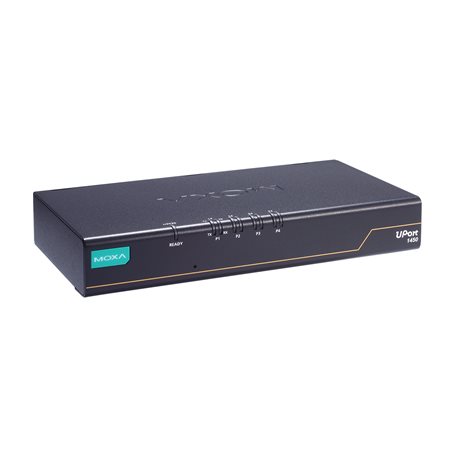

UPort 1400-G2シリーズ

4ポートRS-232/422/485USB-to-シリアルコンバーター

moxa-uport-1400-g2-series-image-(1).jpg | Moxa

moxa-uport-1400-g2-series-image-1-(1).jpg | Moxa

moxa-uport-1400-g2-series-image-2-(1).jpg | Moxa

moxa-uport-1400-g2-series-image-3-(1).jpg | Moxa

moxa-uport-1400-g2-series-image-4-(1).jpg | Moxa

moxa-uport-1400-g2-series-image-5-(1).jpg | Moxa

moxa-uport-1400-g2-series-image-6-(1).jpg | Moxa

機能と特長

USB 3.2高速通信対応
512バイトのオンチップFIFOキャッシュとフロー制御によりパフォーマンスを向上
WindowsやLinuxなどを含む幅広いオペレーティングシステムに対応したドライバーを提供
50 bps～921.6 kbpsのボーレート（非標準ボーレートもサポート）
両面LED設計により、前面と上面のどちらからでも電源、TX、RXのステータを確認可能
よりしっかりとした接続を実現するラッチ式USBケーブル設計
-40～75°C（-40～167°F）の環境に対しての広い動作温度モデルが利用可能
2 kV絶縁保護付きシリアルポート（「-I」モデル）

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

UPort® 1400-G2シリーズUSB-シリアルコンバーターは、シリアルポートの拡張が必要なノートコンピューターやワークステーションコンピューターに最適です。現場でさまざまなシリアルデバイスを接続する必要があるコンピューターや、標準COMポートやDB9コネクタが無く、別途インターフェースコンバータを必要とするデバイスにとっては、この製品は不可欠です。UPortとコンピュータ間のより安全な接続のためのラッチやねじロックのあるUSBケーブルも付属しています。UPort® 1400-G2シリーズは、USBをRS-232/422/485に変換します。すべての製品は従来のシリアルデバイスと互換性があり、計測機器やPOSアプリケーションで使用できます。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

USB Standards

USB 3.2 Gen 1
USB 1.1/2.0 compliant
Speed

5 Gbps, 480 Mbps, 12 Mbps
No. of USB Ports

1
USB Connector

USB Type B

Connector

DB9 male
No. of Ports

4
Serial Standards

RS-232: UPort 1410-G2
RS-232/422/485: All other models
FIFO

512 bytes
Baudrate

50 bps to 921.6 kbps (supports non-standard baudrates)
Parity

None, Even, Odd, Space, Mark
Data Bits

5, 6, 7, 8
Stop Bits

1, 1.5, 2
Flow Control

RTS/CTS, XON/XOFF
RS-485 Data Direction Control

Automatic Data Direction Control (ADDC)
Pull High/Low Resistor for RS-485

1 kilo-ohm, 150 kilo-ohms
Terminator for RS-485

120 ohms
Surge

0.5 kV
Isolation

2 kV (I models)

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND

Windows Drivers

Windows 11, 10, 8.1, 8 and 7
Windows Server 2022, 2019, 2016, 2012 R2, 2012 and 2008 R2
Linux Drivers

Kernel 6.x, 5.x and 4.x
Mac Drivers

macOS version (Intel 64): 13, 12, 11 and 10.1x
Virtual Machine

VMware Fusion (Windows on macOS 13, 12, 11, 10.1x, Intel 64)
VMWare ESXi (Linux kernel 4)
Parallels Desktop (Windows on macOS 13, 12, 11, 10.1x, Intel 64)
Arm®-based Platform Support

Linux kernel 6.x, 5.x and 4.x
Android API

Android 3.1.x and later

Input Voltage

5 VDC by USB bus power or 12 to 48 VDC by external power adaptor
Input Current

UPort 1410-G2: 183 mA @ USB 2.0, 370 mA @ USB 3.2, 200 mA @ 12 VDC
UPort 1450-G2 models: 266 mA @ USB 2.0, 452 mA @ USB 3.2, 240 mA @ 12 VDC
UPort 1450I-G2 models: 445 mA @ USB 2.0, 633 mA @ USB 3.2, 340 mA @ 12 VDC

Housing

Metal
Dimensions

185 x 30 x 90.6 mm (7.28 x 1.18 x 3.57 in)
Weight

UPort 1410-G2: 359 g (0.79 lb)
UPort 1450-G2 models: 373 g (0.82 lb)
UPort 1450I-G2 models: 379 g (0.84 lb)
IP Rating

IP20

Operating Temperature

Standard models: 0 to 60°C (32 to 140°F)
-T models: -40 to 75°C (-40 to 167°F)
Storage Temperature

-40 to 75°C (-40 to 167°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV, Signal: 0.5 kV
IEC 61000-4-6 CS: 3 V; 150 kHz to 80 MHz
IEC 61000-4-8 PFMF
Safety

IEC 62368-1
EN 62368-1
UL 62368-1 (CB)
KC
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6
IEC 60068-2-64
Freefall

IEC 60068-2-31

Green Product

RoHS, CRoHS, WEEE

Standards

Telcordia Standard SR332, Telcordia Issue 2
Time

UPort 1410-G2: 1,846,458 hrs
UPort 1450-G2 models: 1,431,860 hrs
UPort 1450I-G2 models: 1,140,587 hrs

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Driver for UPort 1200/1400/1600/G2 Series (Windows XP or Windows Server 2008 and prior, WHQL certified) 1.4 MB	ドライバー	2A51A1B2550E9E0780CA2C74A5A2020F694FB1F634399C3215275A1A602674785AEE532B4416DCBCFBDA7FBFBC65400CCC3717EF05DAE65A0CF471C09F23940C SHA-512	v2.1	Windows 2000 Windows Server 2003 Windows Server 2008 Windows Vista Windows XP	2024年3月7日 2024年3月7日リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Windows 11 and Windows Server 2022 and later, WHQL certified) 8.6 MB	ドライバー	136E78293E97FC0EEE73D6DAE9B280E12E1945955385C765739F90C81CD350ADD1B74FB139CB63077E856A8A342064AF877FD4F638A78064CD5FFE64594DB38D SHA-512	v4.1	Windows Windows 11 Windows Server 2022	2023年10月13日 2023年10月13日リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified) 11.4 MB	ドライバー	6BFE7F8655FB7CA26EAE06A37FB38353D7BCB7C66F2F1C9B2E2BE27238C6619A3BA7DF6585F8A7A485A5A5CBB8C5FEB0DCB8349FB223160623922FE7533C3B3A SHA-512	v3.3	Windows Windows 10 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2023年10月13日 2023年10月13日リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Linux kernel 5.x) 646.4 KB	ドライバー	EF8B20D239AEBDA1AB6CFF59CFE50484979A56C81D34732A9552040A658D9ED457E83C3D35C97EF3C3A56A33E39B272BE077ED9C188717B46CF758CE0FD41783 SHA-512	v5.2	Linux Kernel 5.x	2023年10月13日 2023年10月13日リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (macOS 10.12 to 13) 413.6 KB	ドライバー	67CA27EC718AA5628800150B96084FD966972C96F3A4FA00DD8A90CBD1474FB630850E9976BD36653460609A37944A68F080DA34CCD7D319C10435968D073E6A SHA-512	v1.1	macOS 10.12 macOS 10.13 macOS 10.14 macOS 10.15 macOS 11 macOS 12 macOS 13	2023年10月13日 2023年10月13日リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Linux kernel 6.x) 644.1 KB	ドライバー	437D4B65B39B84742D1DFA3743E0BC4262F77262BDAE3D214D0B039CFF0C64D60280604FA31F62BC20093301AB60D4313933F32F2FC4656A1697C9B56A24517D SHA-512	v6.1	Linux Kernel 6.x	2023年10月13日 2023年10月13日リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Linux kernel 4.x) 722.5 KB	ドライバー	0B9E79EF8239AA72D54128C8FADBFF8A17D467B396137493B8ECA2633F6E5ADE023A4D282E871290592FC15A4E5479EA07F8318CF9CC76B176C6C9286976BB99 SHA-512	v4.2	Linux Kernel 4.x	2023年10月13日 2023年10月13日リリースノート
PComm Lite Suite - Serial Communication Tool for Windows 3.5 MB	ユーティリティ	C68DBBD4D5B475225F220A6813682AA3AB89F87734E342388FF7937CC86C9C5A95ADB04DEB17B380C00F72E105C2CF7621948270F28B7C446A474C2AFA7AA71E SHA-512	v1.7	Windows Windows 10 Windows 11 Windows 2000 Windows 7 Windows 8 Windows 8.1 Windows ME Windows NT Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022 Windows Vista Windows XP	2023年6月19日 2023年6月19日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
FOSS Statement for Moxa PComm Lite Suite for Windows 108.5 KB	宣言書	英語	v1.0	2025年2月7日 2025年2月7日
FOSS Statement for Moxa ViewCOM for Windows 139.9 KB	宣言書	英語	v1.0	2025年2月7日 2025年2月7日
FOSS Statement for UPort 1200, 1400, 1600, 1200-G2, 1400-G2 and 1600-8-G2 Series macOS Driver 115.8 KB	宣言書	英語	v1.0	2024年10月29日 2024年10月29日
FOSS Statement for UPort 1200, 1400, 1600, 1200-G2, 1400-G2 and 1600-8-G2 Series Windows Driver 187.6 KB	宣言書	英語	v1.0	2024年10月29日 2024年10月29日
UPort 1400-G2 シリーズデータシート 3.6 MB	データシート	日本語	v1.2	2024年3月7日 2024年3月7日
QIG for UPort 1400-G2 Series 3.2 MB	QIG (クイックインストールガイド)	英語	v1.1	2024年3月5日 2024年3月5日
Manual for UPort 1200-G2/1400-G2/1600-8-G2 Series 10.3 MB	マニュアル	英語	v2.0	2024年1月31日 2024年1月31日
Declaration of Conformity for UPort 1400-G2 Series 310.1 KB	宣言書	英語	v1.0	2023年12月19日 2023年12月19日
QIG for UPort 1400-G2 and UPort 1600-8-G2 Series 4.4 MB	QIG (クイックインストールガイド)	英語	v1.0	2023年10月13日 2023年10月13日
Tech Note: UPort Driver Arm-based Platform Porting Guide 423.1 KB	テクニカルノート	英語	v1.2	2023年10月13日 2023年10月13日

利用可能なモデル (5)

画像を表示

	比較 UPort 1450-G2-T	比較 UPort 1450I-G2	比較 UPort 1450-G2	比較 UPort 1450I-G2-T
Serial Standards	RS-232/422/485	RS-232/422/485	RS-232/422/485	RS-232/422/485
No. of Serial Ports	4	4	4	4
Isolation	-	2 kV	-	2 kV
Power Input	USB bus power/ Power adapter	USB bus power/ Power adapter	USB bus power/ Power adapter	USB bus power/ Power adapter
Operating Temp.	-40 to 75°C	0 to 60°C	0 to 60°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 UPort 1410-G2
Serial Standards	RS-232
No. of Serial Ports	4
Isolation	-
Power Input	USB bus power/ Power adapter
Operating Temp.	0 to 60°C
	見積りに追加バッグを見る
