TSN-G5008シリーズ

8Gポートフルギガビットマネージドイーサネットスイッチ

moxa-tsn-g5008-series-image-(1).jpg | Moxa
moxa-tsn-g5008-series-image-1-(1).jpg | Moxa
moxa-tsn-g5008-series-image-2-(1).jpg | Moxa

機能と特長

  • 狭いスペースにも収まるコンパクトで柔軟な筐体設計
  • 簡単にデバイス設定と管理ができる、WebベースGUI
  • IEC 62443に基づくセキュリティ機能
  • IP40等級の金属製筐体
  • TSN（Time-Sensitive Networking）技術をサポート

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

TSN-G5008シリーズスイッチは、製造ネットワークをインダストリー4.0のビジョンに準拠させるのに最適です。このスイッチには、8つのギガビットイーサネットポートと最大2つの光ファイバポートが装備されています。フルギガビット設計により、これらのスイッチは既存のネットワークをギガビット速度にアップグレードしたり、将来の高帯域幅アプリケーション用に新しいフルギガビットバックボーンを構築したりするのに適しています。コンパクトな設計と、新しいMoxa Web GUIが提供するユーザーフレンドリーな設定インターフェースにより、ネットワーク導入が非常に容易になります。TSN-G5008シリーズは標準イーサネットのTSN（Time-Sensitive Networking）技術を活用し、リアルタイム通信を実現し、将来のファームウェアアップグレードで追加TSN規格のサポートを予定しています。



  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEE 1588v2 PTP Precision Time Protocol (hardware-based)
    IEEE 802.1 AS for Time Synchronization
    IEEE 802.1 Qbv for Time-aware Shaper

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    6
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

    2
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Management

    IPv4/IPv6
    LLDP
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    SNMP Trap
    DHCP Server/Client
    ARP
    TFTP
    SFTP
    HTTP
    HTTPS
    SSH
    Telnet
    Private MIB
    Syslog
    Port Mirror

  • MIB

    RFC1213
    Ethernet-like MIB
    IF MIB
    LLDP MIB
    Bridge MIB
    Q-BRIDGE MIB
    IEEE8021-PAE-MIB
    IEEE8021-SPANNING-TREE-MIB
    SNMPv2-MIB

  • Redundancy Protocols

    RSTP
    Turbo Chain
    STP
    Link Aggregation

  • Security

    Broadcast storm protection
    Trust access control
    Login and Password Policy
    HTTPS/SSL
    SSH
    SNMPv3
    RADIUS
    TACACS+

  • Time Management

    SNTP
    NTP Server/Client
    IEEE 1588v2 PTP (hardware-based)
    IEEE 802.1 AS
    IEEE 802.1 Qbv

  • Filter

    802.1Q VLAN
    Static Multicast

  • MAC Table Size

    9 K

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • Packet Buffer Size

    4 Mbits

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • USB Connector

    USB Type A

  • Alarm Contact Channels

    1
    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • LED Indicators

    STATE, FAULT, PWR1, PWR2, SYNC

  • Connection

    2 removable 4-contact terminal block(s)

  • Input Voltage

    12 to 48 VDC
    Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Input Current

    1.72 A @ 12 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP40

  • Dimensions

    36 x 135 x 115 mm (1.42 x 5.32 x 4.53 in)

  • Weight

    787 g (1.74 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 61010-2-201
    EN 62368-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Time

    809,568 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for TSN-G5000 Series_v2.4
65.1 MB 		ファームウェア
SHA-512
v2.4
2024年10月7日 2024年10月7日 リリースノート
SNMP MIB File for TSN-G5000 Series
187.8 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2020年7月3日 2020年7月3日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Manual for TSN-G5000 Series (Web Interface)
12.4 MB 		マニュアル 英語 v2.5 2026年3月3日 2026年3月3日
Manual for TSN-G5000 Series (Command Line Interface)
3.1 MB 		マニュアル 英語 v2.2 2026年3月3日 2026年3月3日
FOSS Statement for TSN Series Products
2.1 MB 		宣言書 英語 v1.0 2025年2月18日 2025年2月18日
Declaration of Conformity (EU/UK) for TSN-G5004/TSN-G5008 Series.pdf
302.5 KB 		宣言書 英語 v1.0 2024年5月8日 2024年5月8日
QIG for TSN-G5000 Series
2.3 MB 		QIG (クイックインストールガイド) 英語 v1.2 2023年11月20日 2023年11月20日
TSN-G5008 シリーズデータシート
3.4 MB 		データシート 日本語 v1.1 2023年11月20日 2023年11月20日
Manual for TSN-G5008 Series (Command Line Interface)
1.6 MB 		マニュアル 英語 v1.0 2020年7月3日 2020年7月3日
Manual for TSN-G5008 Series (Web Console)
4.7 MB 		マニュアル 英語 v1.0 2020年7月3日 2020年7月3日
2D CAD for TSN-G5008 Series (TSN-G5008 )
1.3 MB 		2D CAD 英語 2020年7月3日 2020年7月3日

関連コンテンツ

フィルター

すべて 導入事例集 ビデオ

利用可能なモデル (1)

画像を表示
比較

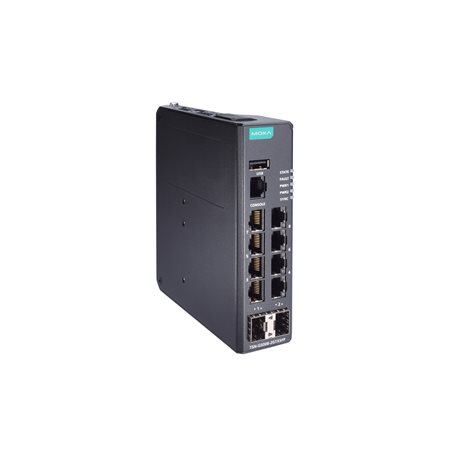

moxa-tsn-g5008-2gtxsfp-image.jpg | MoxaTSN-G5008-2GTXSFP
Layer2
No. of Ports8
10/100/1000BaseT(X) Ports
RJ45 Connector		6
Combo Ports
10/100/1000BaseT(X) or
100/1000BaseSFP		2
Operating Temp.-10 to 60°C
