TSN-G5016シリーズ

16ポートTSN対応マネージドイーサネットスイッチ

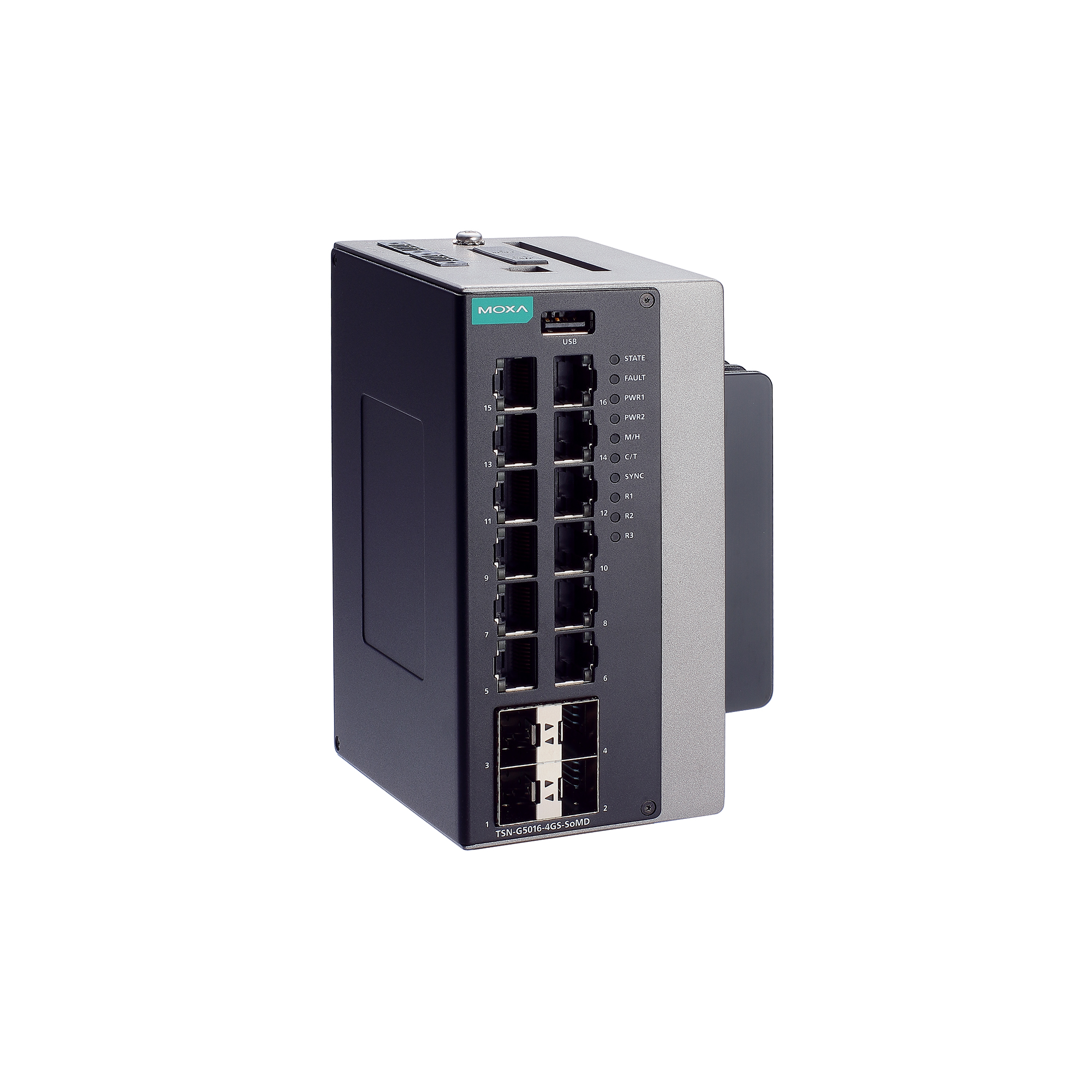

moxa-tsn-g5016-series-image-(1).jpg | Moxa

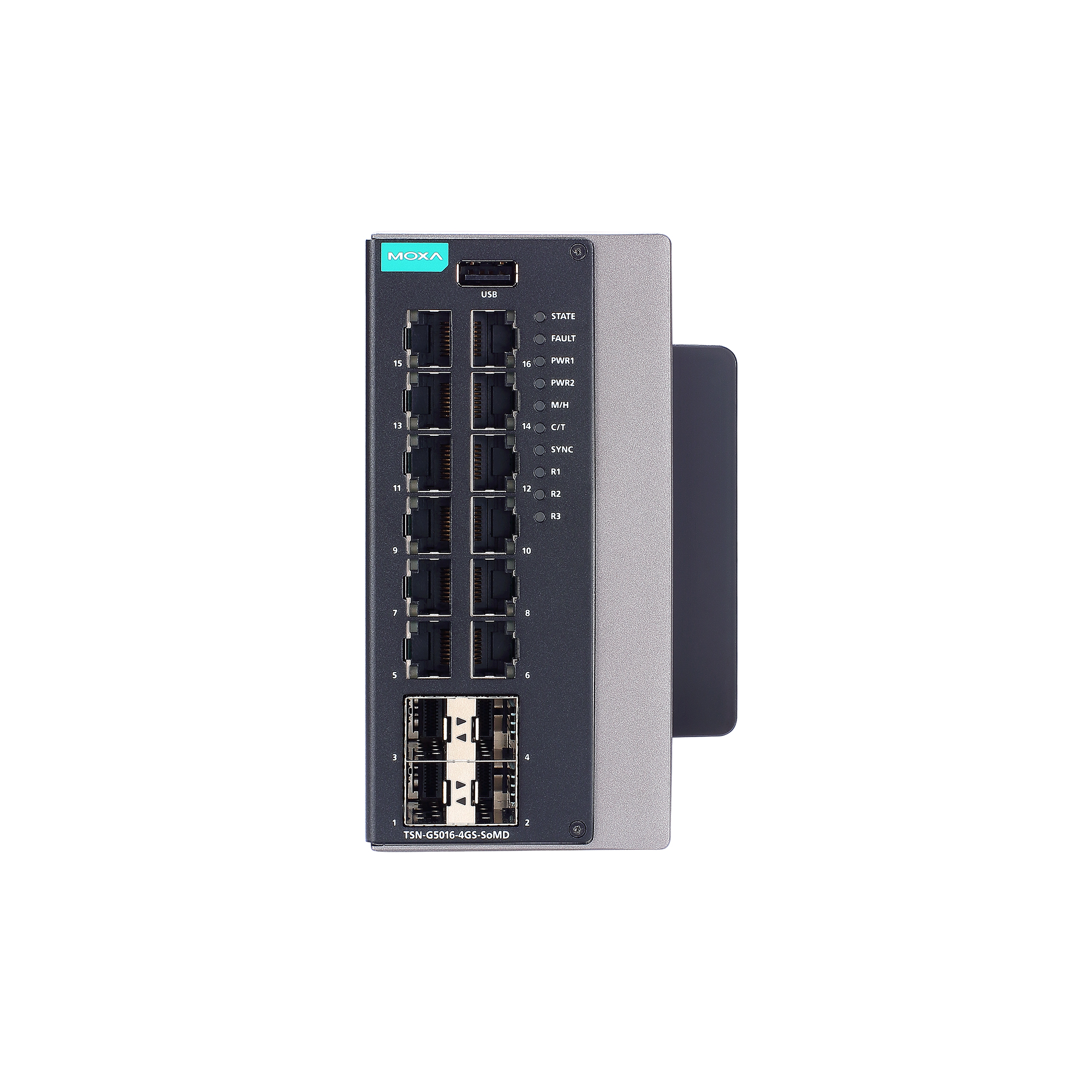

moxa-tsn-g5016-series-image-1-(1).jpg | Moxa

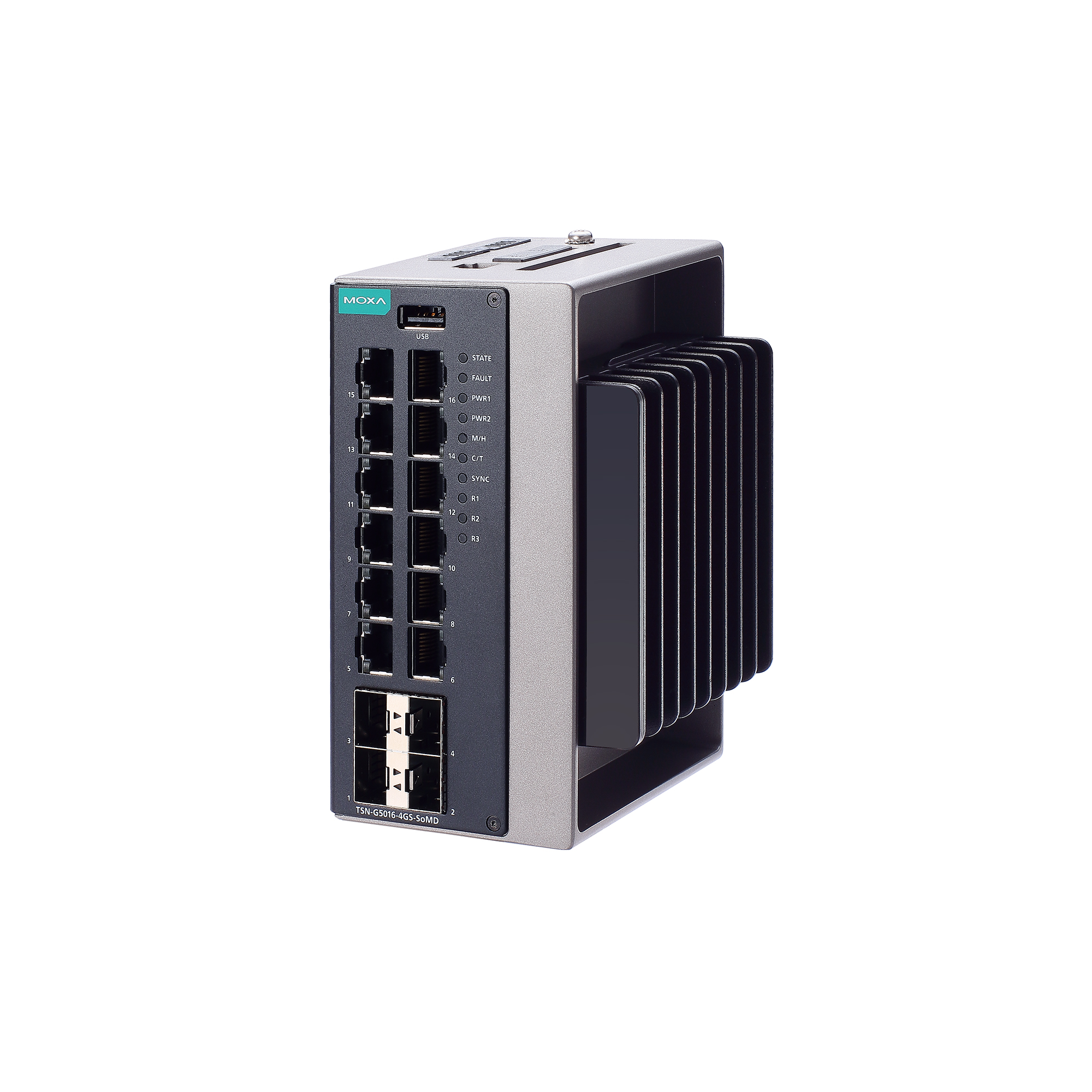

moxa-tsn-g5016-series-image-2-(1).jpg | Moxa

機能と特長

  • 高帯域幅と低遅延通信を実現する、10GbEイーサネットポート
  • 狭いスペースにも収まるコンパクトで柔軟な筐体設計
  • 簡単にデバイス設定と管理ができる、WebベースGUI
  • IP40等級の金属製筐体
  • TSN（Time-Sensitive Networking）技術をサポート

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

TSN-G5016シリーズは、現代の産業用ネットワークの要求を満たし、インダストリー4.0のビジョンを実現するために設計されています。 最大4つの10GbEイーサネットポートを備え、これらのスイッチは高帯域幅で境界のある低遅延通信を提供し、データ集約型アプリケーションおよび将来を見据えたネットワーク拡張に最適です。

TSN-G5016シリーズはコンパクトでフレキシブルな設計により、狭いスペースにも簡単に設置でき、耐久性のあるIP40等級の金属筐体により、過酷な産業環境でも信頼性の高い動作を保証できます。ユーザーフレンドリーなウェブインターフェースは設定と管理を簡素化し、導入時間と運用の複雑さを低減します。

標準イーサネットのTSN（時間同期ネットワーキング）技術を活用し、TSN-G5016シリーズは、信頼性が高く、確定的で、境界のある低遅延通信をサポートする単一の統合イーサネットネットワークを実現し、将来のファームウェアアップグレードによりTSN機能を拡張することができます。

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEE 1588v2 PTP Precision Time Protocol (hardware-based)
    IEEE 802.1 AS for Time Synchronization
    IEEE 802.1 Qbv for Time-aware Shaper

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    12
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 10GbE SFP+ Slots

    TSN-G5016-4XGS-SoMD-LV-T: 4

  • 1000BaseSFP Slots

    TSN-G5016-4GS-SoMD-LV-T: 4

  • Management

    IPv4/IPv6
    LLDP
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    SNMP Trap
    DHCP Server/Client
    ARP
    TFTP
    SFTP
    HTTP
    HTTPS
    SSH
    Telnet
    Private MIB
    Syslog
    Port Mirroring

  • MIB

    Bridge-MIB
    Ethernet-like-MIB
    IEEE8021-AS-MIB
    IEEE8021-SPANNING-TREE-MIB
    IF-MIB
    LLDP-MIB
    PTPBASE-MIB
    Q-BRIDGE-MIB
    RFC1213-MIB
    SNMPv2-MIB

  • Redundancy Protocols

    RSTP
    STP

  • Security

    Broadcast storm protection
    Trust access control
    Login and Password Policy
    HTTPS/SSL
    SSH
    SNMPv3
    RADIUS
    TACACS+

  • Time Management

    SNTP
    NTP Server/Client
    IEEE 1588v2 PTP (hardware-based)
    IEEE 802.1 AS
    IEEE 802.1 Qbv

  • Filter

    802.1Q VLAN
    Static Multicast

  • MAC Table Size

    9 K

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • Packet Buffer Size

    8 Mbits

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • USB Connector

    (This interface is reserved for future use.)

  • Alarm Contact Channels

    1
    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • LED Indicators

    STATE, FAULT, PWR1, PWR2, M/H, C/T, SYNC, R1, R2, R3

  • Connector

    2 removable 4-contact terminal block(s)

  • Input Voltage

    12 to 48 VDC
    Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Input Current

    3A (max.)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP40

  • Dimensions

    84 x 140 x 105 mm (3.31 x 5.51 x 4.13 in)

  • Weight

    1,380.5 g (3.04 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 61010-2-201
    EN 62368-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Time

    809,568 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
MIB file for TSN-G5016 Series
265.2 KB 		ソフトウェアパッケージ
SHA-512
v2.2
2026年3月3日 2026年3月3日 リリースノート
Firmware for TSN-G5016 Series
78.1 MB 		ファームウェア
SHA-512
v2.2
2026年3月3日 2026年3月3日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
TSN-G5016 シリーズデータシート
3.9 MB 		データシート 日本語 v1.0 2026年3月3日 2026年3月3日
Manual for TSN-G5000 Series (Command Line Interface)
3.1 MB 		マニュアル 英語 v2.2 2026年3月3日 2026年3月3日
QIG for TSN-G5016 Series
5.1 MB 		QIG (クイックインストールガイド) 英語 v1.0 2026年3月3日 2026年3月3日
Manual for TSN-G5000 Series (Web Interface)
12.4 MB 		マニュアル 英語 v2.5 2026年3月3日 2026年3月3日
Declaration of Conformity (EU/UK) for TSN-G5016 Series
301.3 KB 		宣言書 英語 v1.0 2026年1月20日 2026年1月20日

利用可能なモデル (2)

画像を表示
比較

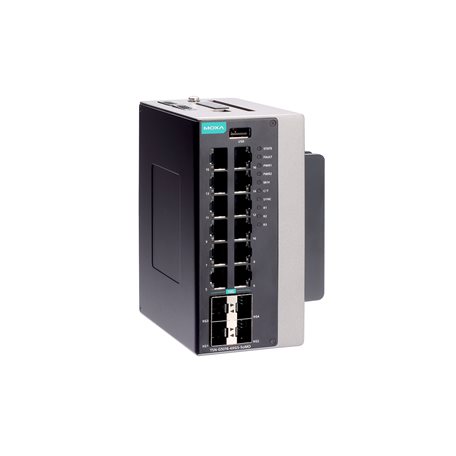

moxa-tsn-g5016-4xgs-somd-lv-t-image.jpg | MoxaTSN-G5016-4XGS-SoMD-LV-T
比較
moxa-tsn-g5016-4gs-somd-lv-t-image.jpg | MoxaTSN-G5016-4GS-SoMD-LV-T
Layer22
No. of Ports1616
10/100/1000BaseT(X) Ports (RJ45 connector)1212
SFP Ports (10GbE SFP+)4–
SFP Ports (1000BaseSFP)–4
Operating Temp.-40 to 70°C-40 to 70°C
