TN-G4500シリーズ

EN 50155準拠レイヤ2マルチギガビットスイッチ

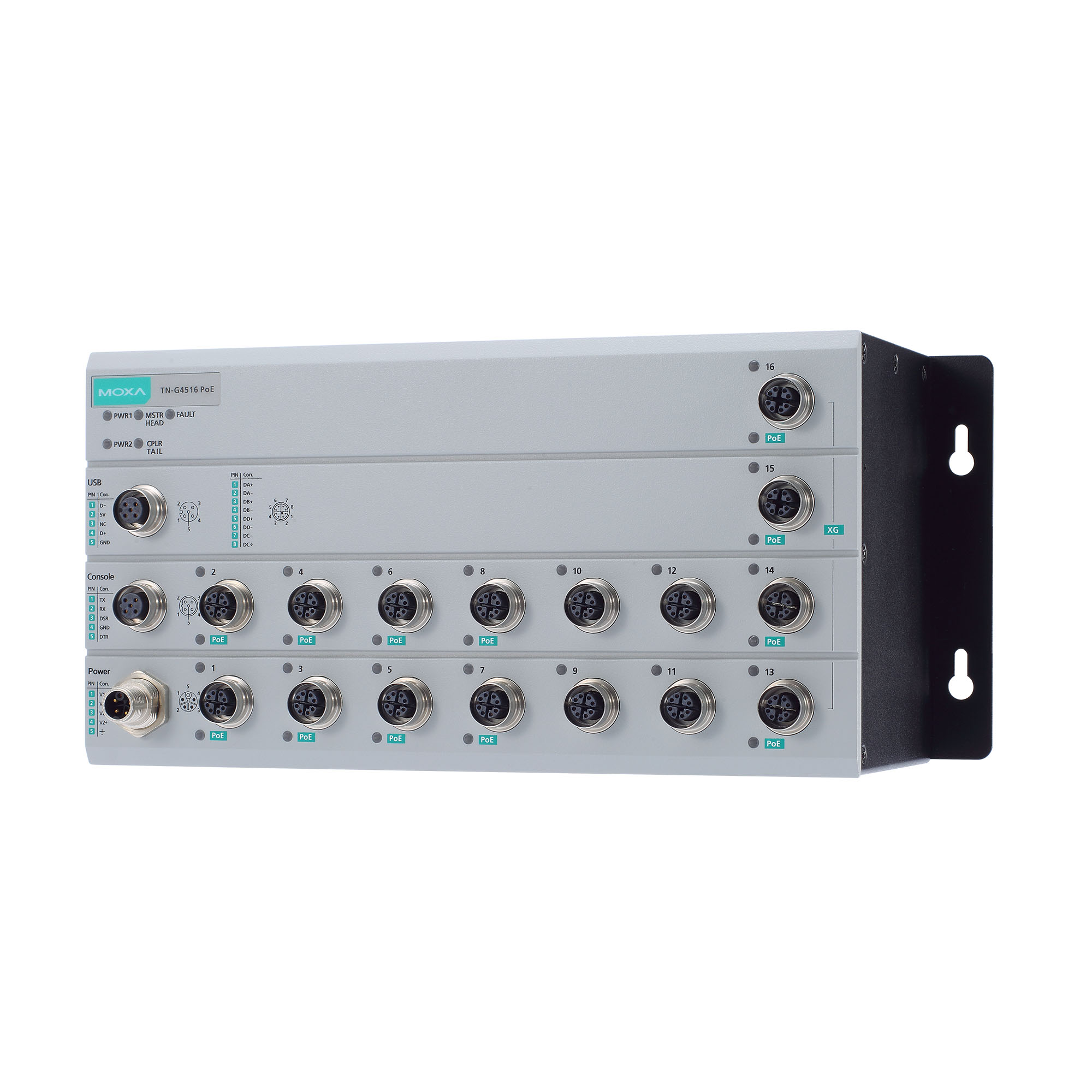

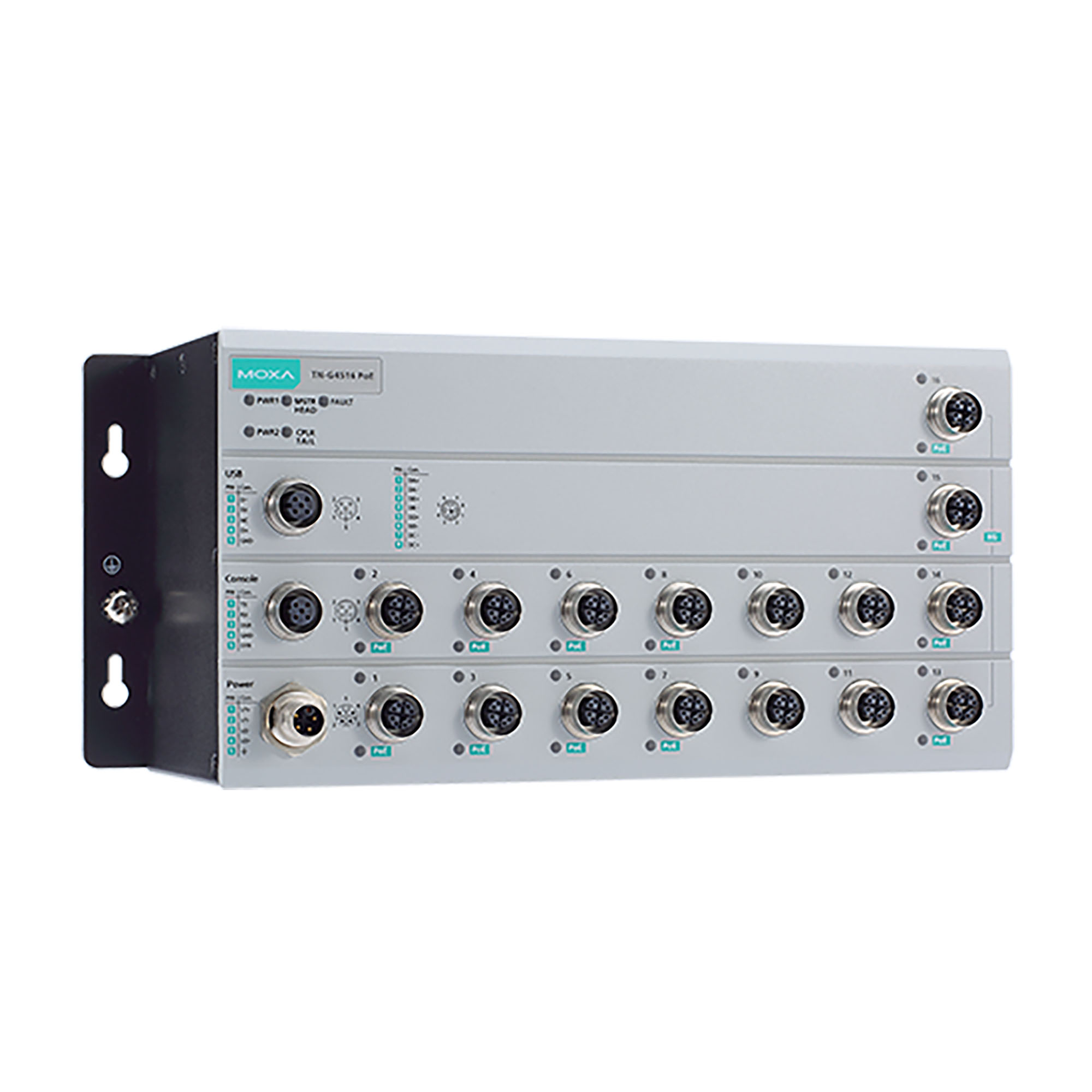

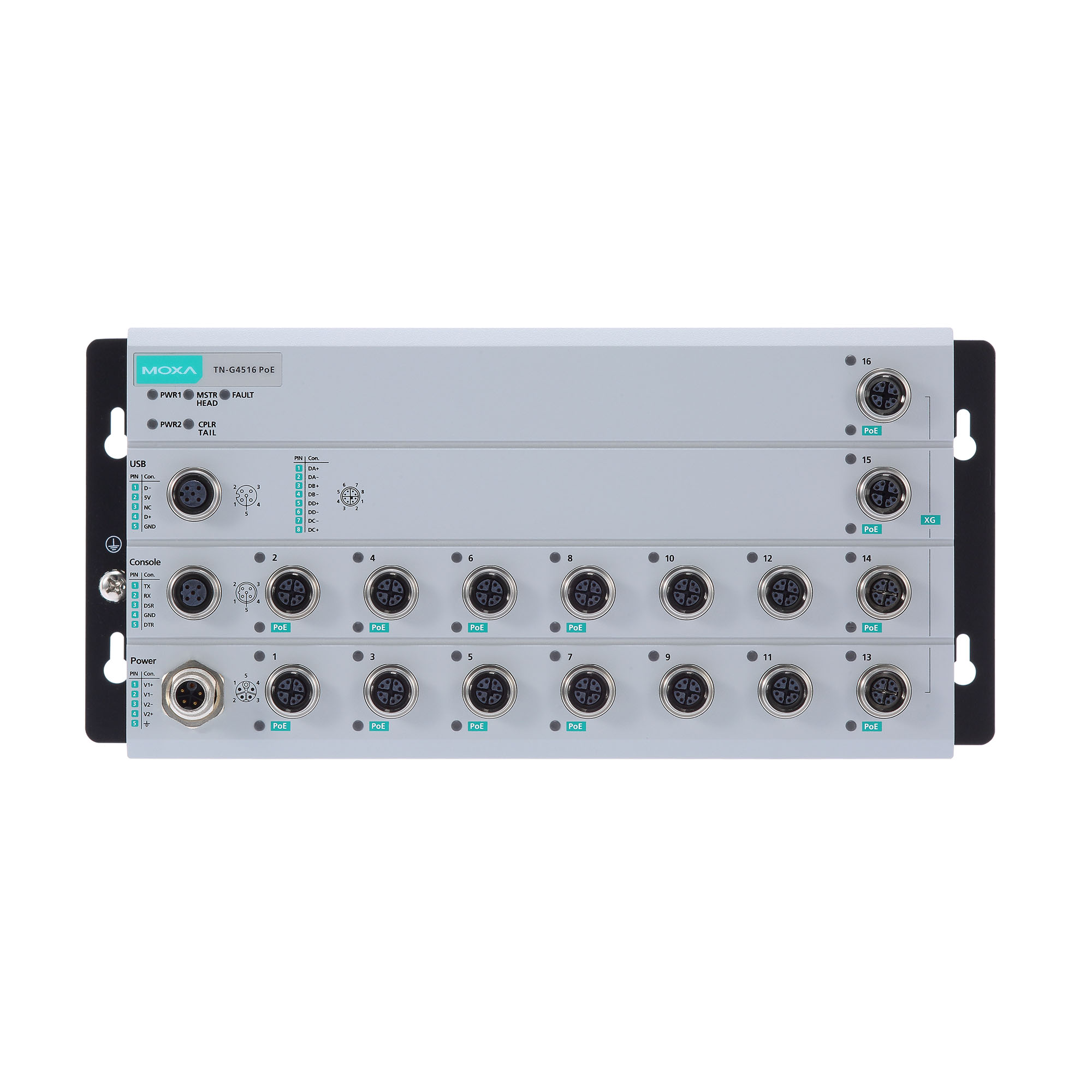

moxa-tn-g4500-series-image-(1).jpg | Moxa

moxa-tn-g4500-series-image-1-(1).jpg | Moxa

moxa-tn-g4500-series-image-2-(1).jpg | Moxa

機能と特長

4つの10Gポートと12個のギガビットポート（M12コネクタ付き）
24～110 VDC電源範囲に対応した絶縁電源
EN 50155全必須検査項目に準拠本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください： www.moxa.com/doc/specs/EN_50155_Compliance.pdf
動作温度範囲-40～70°C
Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で50ミリ秒未満）をサポートし、RSTP/STPでネットワーク冗長性を実現
12個のIEEE 802.3at/af準拠のPoEおよびイーサネットコンボポート
PoEポートあたり最大30 Wを提供

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

ToughNet TN-G4500シリーズM12マネージドイーサネットスイッチは、車両や沿線などに設置する鉄道アプリケーションを対象に設計されています。M12および同様の円形コネクタが装備されているため、厳重で堅牢な接続が確保され、振動や衝撃が日常的に発生するような産業環境でも信頼性の高い運用が保証されます。 TN-G4500シリーズイーサネットスイッチは、PoE機能を備えた4つの10GイーサネットM12ポート、16のギガビットイーサネットM12ポート、およびPoE機能を備えた8つのポートを提供します。これらのPoEスイッチは、給電装置（PSE）として分類され、ポートごとに最大30ワットの電力を供給して、IPカメラやワイヤレスアクセスポイントなどのIEEE 802.3at/af準拠の受電デバイス（PD）に電力を供給することができます。

TN-G4500シリーズは、24〜110 VDCの広範囲な電源入力範囲により世界中の異なる場所で同じ種類の電源を使用できることに加え、絶縁デュアル電源入力設計により通信システムの信頼性を高めています。さらに、-40～70℃の広い動作温度範囲により、過酷な環境でも導入が可能です。TN-G4500シリーズは、動作温度、入力電圧、サージ、ESD、振動、電源絶縁に対応するEN 50155規格の必須項目に準拠しており、また保護コーティングを施したモデルも用意されているため、多様な産業アプリケーションに適しています。

その他の機能とメリット

スイッチあたり合計120ワットのパワーバジェットで、PoEポートあたり最大30ワットを供給
各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82
マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
EtherNet/IPおよびModbus/TCP産業用イーサネットプロトコルをサポート
ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化
リアルタイムなトラフィック分類と優先順位付けを行うQoS（IEEE 802.1p/1QおよびToS/DiffServ）
最適な帯域幅利用のためのIEEE 802.3ad LACP対応
異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3
TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化

効率的なネットワーク監視とプロアクティブな機能を備えたRMON
予想外のネットワーク状況を防ぐ帯域幅管理
承認されたMACアドレスのみアクセスを許可するポートロック機能
オンラインデバッグ用のポートミラーリング
メールによる自動警告通知
ラインスワップ高速リカバリ
ネットワーク管理ソフトウェアの自動トポロジー検出用LLDP
ウェブブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティによる構成可能
ネットワークループを防ぐためのループ保護
ウォールマウント設置機能

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10GBaseT(X) Ports (M12 X-coded 8-pin female connector with bypass relay)

TN-G4516 BP models: 2
10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector)

4
PoE Ports (10GBaseT(X), M12 X-coded 8-pin female connector)

TN-G4516 non-BP models: 4
TN-G4516 BP models: 2
PoE Ports (100/1000BaseT(X), M12 X-coded 8-pin female connector)

8
Standards

IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3u for 100BaseT(X)
IEEE 802.3bz for 5GBaseT and 2.5GBaseT
IEEE 802.3an for 10GBaseT
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3af/at for PoE/PoE+ output
IEEE 802.3x for flow control

Broadcast Forwarding

Broadcast forwarding
Configuration Options

Command Line Interface (CLI), Command Line Interface (CLI) through Serial/Telnet/SSH, Web Console (HTTP/HTTPS), Windows Utility
Filter

802.1Q
DHCP Filter
GMRP
GVRP
IGMP Snooping v1/v2/v3
IGMP Querier
Port-based VLAN
Static Multicast
Industrial Protocols

SNMPv1/v2c/v3
Management

Account Management
Back Pressure Flow Control
DHCP Client (options 1/3/50/51/53/54/55/57/66/67)
DHCP option 82 (relay agent)
DHCP Server (options 1/3/12/15/42/50/55)
DNS Server
Flow control
HTTP
ICMP
IPv4/IPv6
Loop Protection
LLDP
Port-based DHCP Server
Port Mirroring
QoS/CoS/ToS
RARP
RMON
SMTP
SNMP Inform
Syslog
Telnet
SNMP Trap
MIB

Bridge MIB
Ethernet-like MIB
MIB-II
P-BRIDGE MIB
Q-BRIDGE MIB
RMON MIB Groups 1, 2, 3, 9
RSTP MIB
Redundancy Protocols

LACP
MSTP
RSTP
STP
Static Port Trunk
Turbo Chain
Turbo Ring v2
Turbo Ring with DRC
Security

Access control list
TACACS+
Broadcast storm protection
HTTPS/SSL
Local Account Accessibility
Port Lock
RADIUS
Rate Limit
SSH
Trust access control
Time Management

NTP Server/Client
SNTP

IGMP Groups

256
Max. No. of VLANs

256
Priority Queues

4
VLAN ID Range

VID 1 to 4094
Jumbo Frame Size

9.216 KB

LED Indicators

PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, Ethernet, PoE

Console Port

RS-232 (M12 B-coded 5-pin female connector)

No. of Power Inputs

2
Input Voltage

24/36/48/72/96/110 VDC
Operating Voltage

16.8 to 137.5 VDC
Input Current

7.5 A @ 24 VDC
Power Consumption (Max.)

With PoE disabled:
21.9 W @ 24 VDC
21.8 W @ 110 VDC

With PoE enabled:
49.1 W @ 24 VDC
38.2 W @ 110 VDC
Total PoE Power Budget

120 W
Overload Current Protection

Supported
Reverse Polarity Protection

Supported
Power Connector

M12 K-coded 5-pin male connector

Housing

Metal
IP Rating

IP40
Dimensions

291.6 x 117.7 x 132.2 mm (11.48 x 4.63 x 5.20 in)
Weight

TN-G4516 without bypass: 2,780g(6.13lb)
TN-G4516 with bypass: 2,790g(6.15lb)
Installation

Wall mounting
Protection

-CT model with PCB conformal coating

Operating Temperature

-40 to 70°C (-40 to 158°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

2000 m

EMC

EN 55032/35
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 6 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Freefall

IEC 60068-2-31
Radio Frequency

FCC
Railway

EN 50121-4
EN 50155
IEC 60571
Railway Fire Protection

EN 45545-2
Safety

IEC 62368-1
UL 62368-1
Shock

IEC 60068-2-27, IEC 61373, EN 50155
Vibration

IEC 60068-2-64, IEC 61373, EN 50155

Green Product

RoHS, CRoHS, WEEE

Time

TN-G4516 without bypass: 436,136 hrs
TN-G4516 with bypass: 435,764 hrs
Standards

Telcordia Standard SR-332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Linux version) 336.4 MB	ソフトウェアパッケージ	7D2AFEB63DBDD218147743387E5F82E07F71BF79F9C4EE1F24D77AB947F284F703163C62629EF2F62DDCB55682A6AAC7120BC41B96C9D93012641A3531279B2E SHA-512	v1.7.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2026年2月2日 2026年2月2日リリースノート
Software Package for MXview One Series (Windows version) 251.2 MB	ソフトウェアパッケージ	DC43F1F33B7409D7E579BEA332712555577FF2F72BC9EE79223A5FB5823BCA2D3A299F952A25E23CA34D2ADE319D85EA5766D018466DB0DEB9B682A99E5E84AF SHA-512	v1.7.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2026年1月31日 2026年1月31日リリースノート
Firmware for TN-G4500 Series 7.1 MB	ファームウェア	6688CF7C38258D8B167F118CF54DD0E00B273CB3A0D20610A36ACD40E17ED5E9F07FC9F9966965E7736F4AEBB837B99022C3425F8F1F840BFBD5348A961F50BC SHA-512	v5.5		2024年12月11日 2024年12月11日リリースノート
Firmware for TN-G4500 Series 6.9 MB	ファームウェア	467206533B07F98A579BD0B39A22E214929D6FA60D26591BDC01767D787E73E6E900FABD45E1D4A8F72D9A83FBCED8C5401701D94DC84594115F0EECB44824C2 SHA-512	v5.3		2021年11月16日 2021年11月16日リリースノート
Software Package for TN-G4500 Series 168.1 KB	ソフトウェアパッケージ	1672F36795C9DE5913816A15D73909DDBADBC652B86804D7C1709B82846CD489F2F3FC3FE211AE8FAE9C6C3C0C9D1CFC6240B67DE8FB9EC99F128F362B128579 SHA-512	v1.0		2020年5月6日 2020年5月6日リリースノート
Firmware for TN-G4500 Series 6.6 MB	ファームウェア	8140A05DFF54F570B951FCE690788097C0873C1D3C7E585FF7EB2CBFF3A2D6905AF54270862A2D950B4C3FD00F308973A9EF22EB6441E9407306C5769CAB5120 SHA-512	v5.2		2020年5月6日 2020年5月6日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
QIG for TN-G4500 Series 2.2 MB	QIG (クイックインストールガイド)	英語	v2.4	2025年10月30日 2025年10月30日
TN-G4500 シリーズデータシート 3.2 MB	データシート	日本語	v1.4	2025年10月9日 2025年10月9日
Declaration of Conformity for TN-G4500 Series 315.7 KB	宣言書	英語	v1.0	2024年12月12日 2024年12月12日
FOSS statement for TN-4500A,TN-5500A, TN-G4500, TN-G6500 Series 282.3 KB	宣言書	英語	v1.0	2024年7月31日 2024年7月31日
QIG for TN-G4500 Series 1.7 MB	QIG (クイックインストールガイド)	英語	v2.3	2023年8月23日 2023年8月23日
Manual for TN Series Ethernet Switches (TN-G4500/TN-G6500 Series) 7.0 MB	マニュアル	英語	v1.1	2022年1月5日 2022年1月5日
2D CAD for TN-G4500 Series (TN-G4516) 1.9 MB	2D CAD	英語		2020年3月30日 2020年3月30日
TN Series Command Line Interface User's Manual 1.3 MB	マニュアル	英語	v1.1	2019年7月26日 2019年7月26日
TN Series Communication Redundancy User's Manual 1.5 MB	マニュアル	英語	v2.1	2019年7月26日 2019年7月26日

利用可能なモデル (4)

画像を表示

	比較 TN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-CT-T	比較 TN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-T	比較 TN-G4516-8GPoE-4XGPoE-WV-T	比較 TN-G4516-8GPoE-4XGPoE-WV-CT-T
10/100/1000BaseT(X) Ports, M12 X-coded 8-pin Female Connector	4	4	4	4
10G BaseT(X) Ports, M12 X-coded 8-pin Female Connector With Bypass Relay	2	2	-	-
100/1000BaseT(X) PoE Ports, M12 X-coded 8-pin Female Connector	8	8	8	8
10G BaseT(X) PoE Ports, M12 X-coded 8-pin Female Connector	2	2	4	4
Conformal Coating	Yes	No	No	Yes
