EDS-205シリーズ

5ポートエントリーレベルアンマネージドイーサネットスイッチ

moxa-eds-205-series-image-1-(1).jpg | Moxa

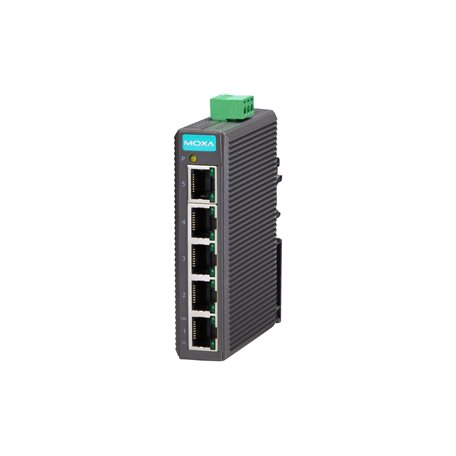

moxa-eds-205-series-image-2-(1).jpg | Moxa

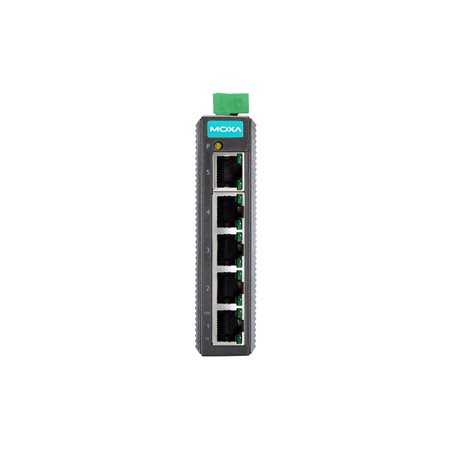

moxa-eds-205-series-image-3-(1).jpg | Moxa

機能と特長

  • 10/100BaseT(X)（RJ45コネクタ）
  • IEEE 802.3/802.3u/802.3xをサポート
  • ブロードキャストストーム防止
  • DINレールマウント機能
  • 動作温度範囲-10～60°C

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EDS-205シリーズは、10/100M、全二重/半二重、MDI/MDIX自動検知RJ45ポートにより、IEEE 802.3/802.3u/802.3xをサポートしています。EDS-205シリーズは、-10～60°Cの温度範囲で動作する定格となっており、過酷な産業環境にも十分耐えることができる堅牢性を備えています。スイッチは、DINレールマウントおよびディストリビューションボックスに簡単に設置できます。DINレールマウント機能、広い動作温度範囲、およびLEDインジケータ付きIP30筐体により、プラグアンドプレイのEDS-205スイッチは信頼性が高く、使いやすい製品となっています。



  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control

  • 10/100BaseT(X) Ports (RJ45 connector)

    5
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • Processing Type

    Store and Forward

  • MAC Table Size

    2 K

  • Packet Buffer Size

    768 kbits

  • Input Voltage

    12/24/48 VDC, 24 VAC ハードウェアバージョン3.0.0以降のモデルのみ、24 VACに対応しています

  • Operating Voltage

    9.6 to 60 VDC, 18 to 30 VAC

  • Input Current

    12 to 48 VDC, 0.06 to 0.02 A or 24 VAC, 50-60Hz, 0.07 A (max.)

  • Power Consumption

    0.77 W (max.)

  • Connector

    1 removable 3-contact terminal block(s)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Plastic

  • IP Rating

    IP30

  • Dimensions

    24.9 x 100 x 74 mm (0.98 x 3.94 x 2.91 in)

  • Weight

    111 g (0.24 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 61010-2-201
    EN 62368-1

  • EMC

    EN 55032/35

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-32

  • Time

    18,921,624 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
EDS-205 シリーズデータシート
3.2 MB 		データシート 日本語 v1.4 2025年12月31日 2025年12月31日
QIG for EDS-205 Series
1.0 MB 		QIG (クイックインストールガイド) 英語 v8.0 2025年12月31日 2025年12月31日
Declaration of Conformity (EU/UK) for EDS-205 Series
301.3 KB 		宣言書 英語 v1.0 2024年6月17日 2024年6月17日
QIG for EDS-205 Series
1.3 MB 		QIG (クイックインストールガイド) 英語 v7.3 2024年6月1日 2024年6月1日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-205
214.3 KB 		2D CAD 英語 2018年1月19日 2018年1月19日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット テクノロジーガイド

利用可能なモデル (1)

画像を表示
比較

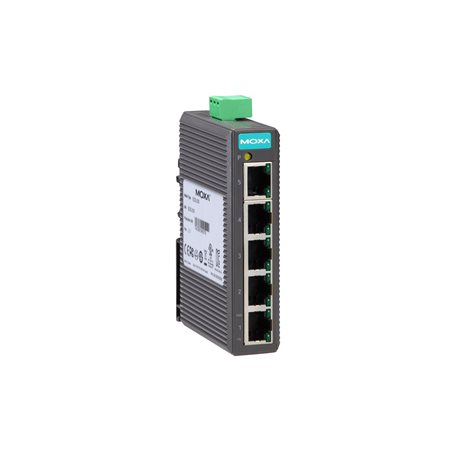

moxa-eds-205-image.jpg | MoxaEDS-205
10/100BaseT(X) Ports
RJ45 Connector		5
Housing MaterialPlastic
Operating Voltage12-48 VDC
Operating Temp.-10 to 60°C
