IM-6700A Module Series

Fast Ethernet modules for IKS-6726A-2GTXSFP/6728A-4GTXSFP/6728A-8PoE-4GTXSFP modular managed switches

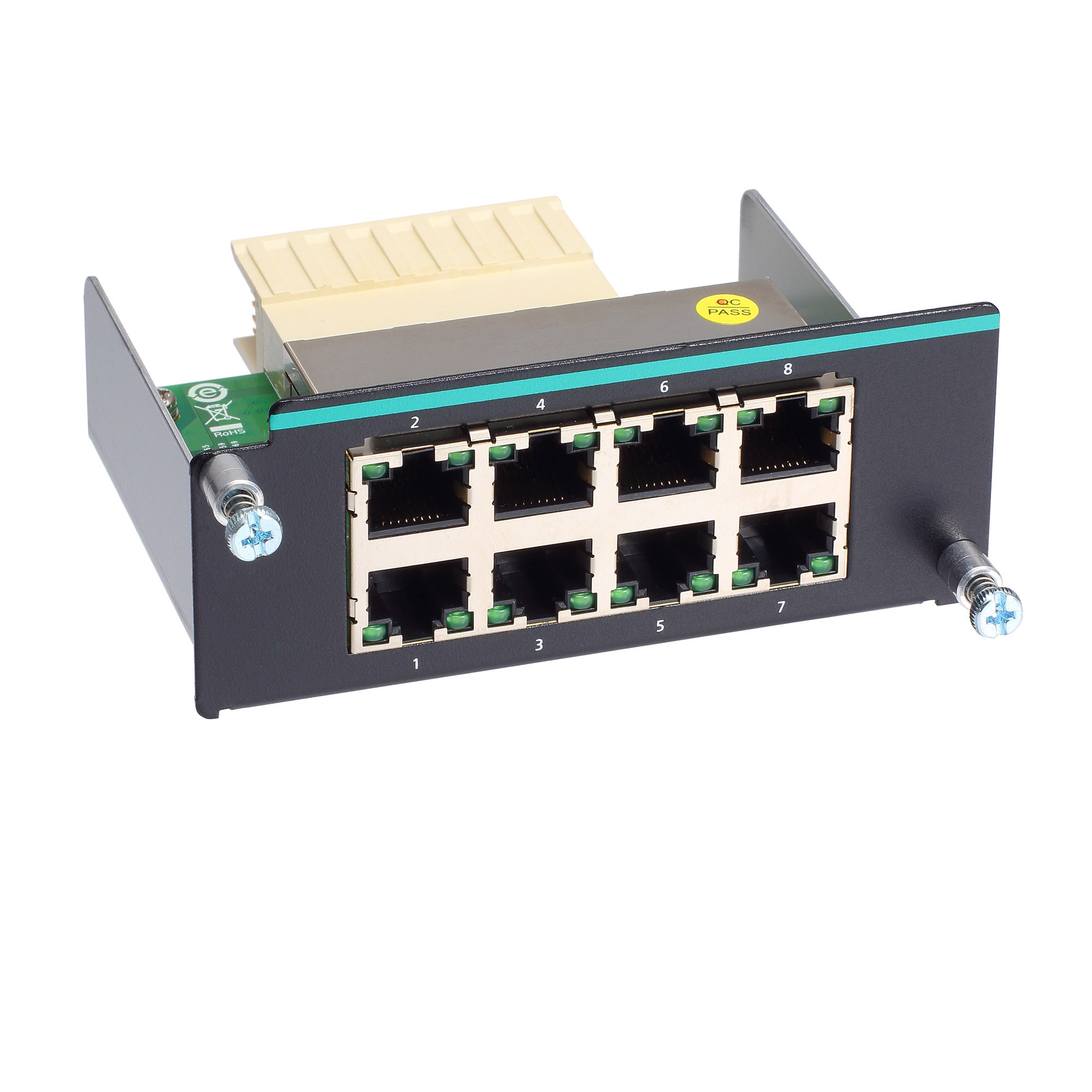

moxa-im-6700a-module-series-im-6700a-8tx-image-1-(1).jpg | Moxa
moxa-im-6700a-module-series-im-6700a-8sfp-image-2-(1).jpg | Moxa

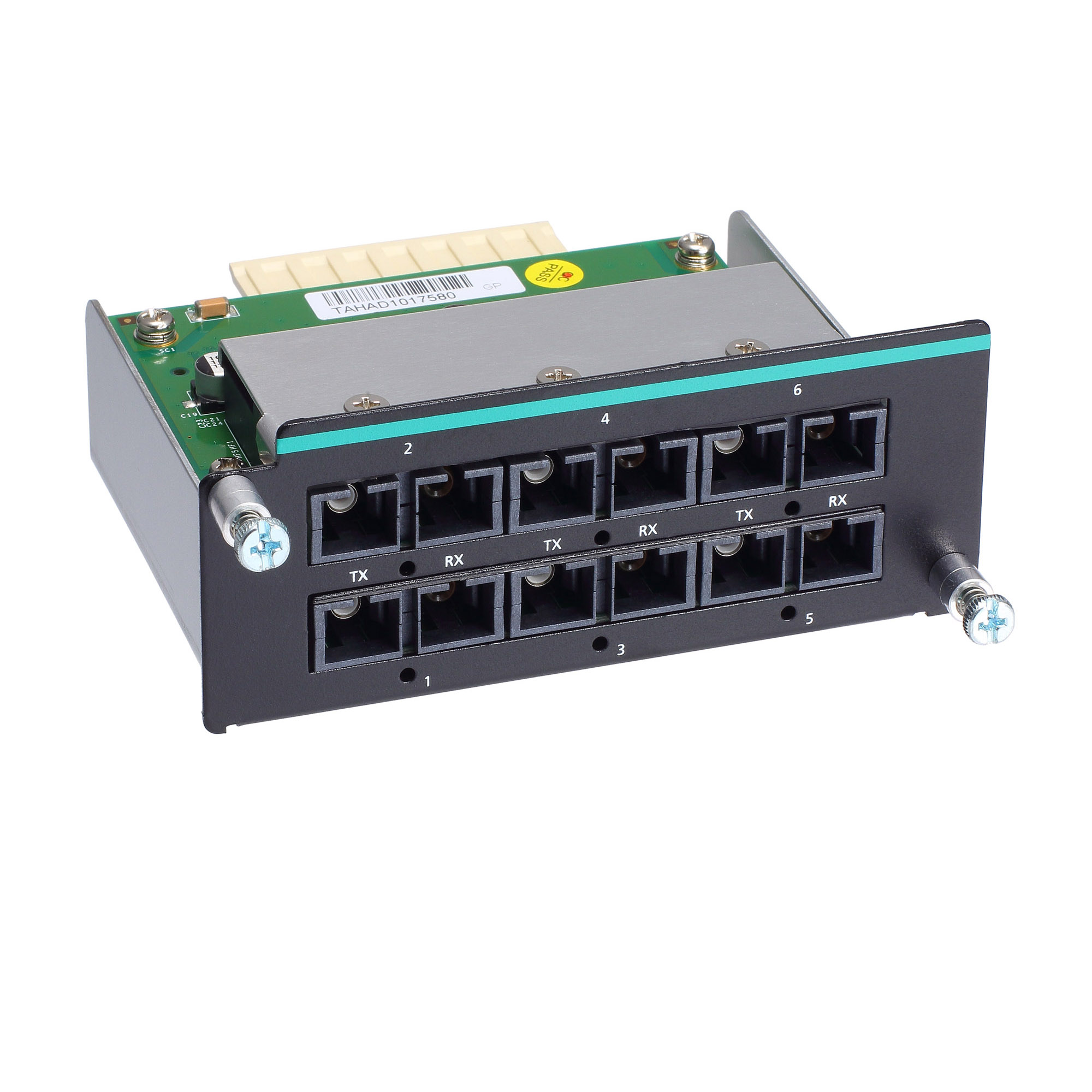

moxa-im-6700a-module-series-im-6700a-6ssc-image-3-(1).jpg | Moxa

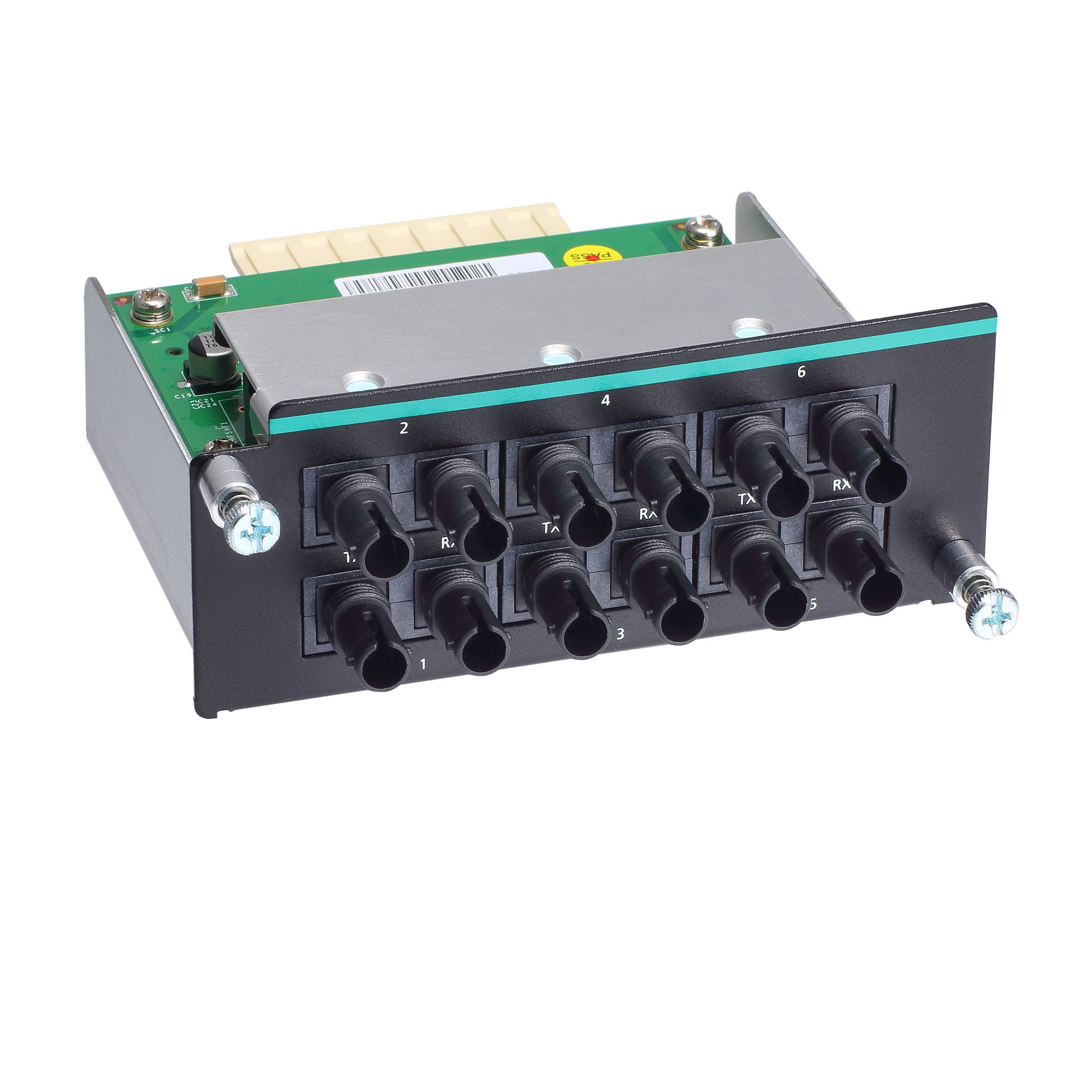

moxa-im-6700a-module-series-im-6700a-6mst-image-4-(1).jpg | Moxa

Features and Benefits

  • Modular design lets you choose from a variety of media combinations

Contact Sales

Introduction

IM-6700A fast Ethernet modules are designed for the modular, managed, rack-mountable IKS-6700A Series switches. Each slot of an IKS-6700A switch can accommodate up to 8 ports, with each port supporting the TX, MSC, SSC, and MST media types. As an added plus, the IM-6700A-8PoE module is designed to give IKS-6728A-8PoE Series switches PoE capability. The modular design of the IKS-6700A Series ensures that the switches meet multiple application requirements.

  • 100BaseFX Ports (multi-mode SC connector)

    IM-6700A-2MSC4TX: 2
    IM-6700A-4MSC2TX: 4
    IM-6700A-6MSC: 6

  • 100BaseFX Ports (multi-mode ST connector)

    IM-6700A-2MST4TX: 2
    IM-6700A-4MST2TX: 4
    IM-6700A-6MST: 6

  • 100BaseFX Ports (single-mode SC connector)

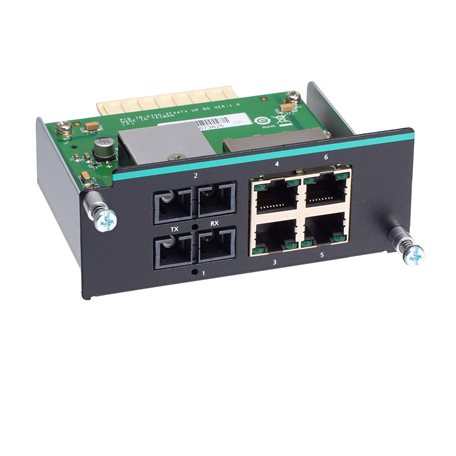

    IM-6700A-2SSC4TX: 2
    IM-6700A-4SSC2TX: 4
    IM-6700A-6SSC: 6

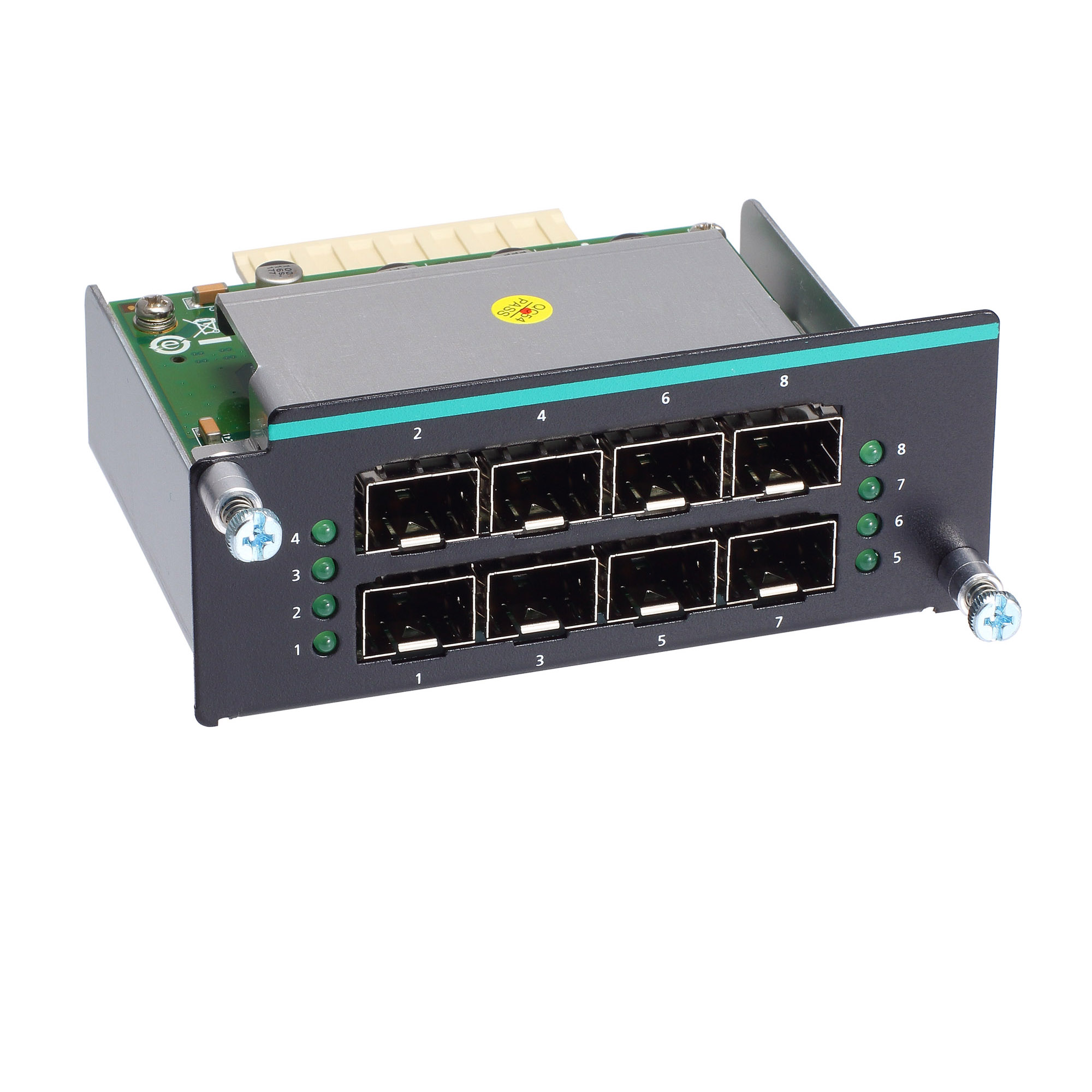

  • 100BaseSFP Slots

    IM-6700A-8SFP: 8

  • 10/100BaseT(X) Ports (RJ45 connector)

    IM-6700A-4MSC2TX/4MST2TX/4SSC2TX: 2
    IM-6700A-2MSC4TX/2MST4TX/2SSC4TX: 4
    IM-6700A-8TX: 8

    Supported functions:
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

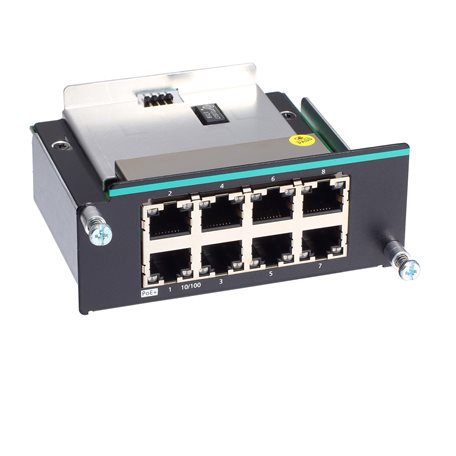

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    IM-6700A-8PoE: Auto negotiation speed, Full/Half duplex mode

  • Standards

    IM-6700A-8PoE: IEEE 802.3af/at for PoE/PoE+ output

  • Optical Fiber

  • Power Consumption

    IM-6700A-8TX/8PoE: 1.21 W (max.)
    IM-6700A-8SFP: 0.92 W (max.)
    IM-6700A-2MSC4TX/2MST4TX/2SSC4TX: 3.19 W (max.)
    IM-6700A-6MST/6SSC/6MSC: 7.57 W (max.)
    IM-6700A-4SSC2TX/4MSC2TX/4MST2TX: 5.28 W (max.)

  • Weight

    IM-6700A-8TX: 225 g (0.50 lb)
    IM-6700A-8SFP: 295 g (0.65 lb)
    IM-6700A-2MSC4TX/2MST4TX/2SSC4TX/4MSC2TX/4MST2TX/4SSC2TX: 270 g (0.60 lb)
    IM-6700A-6MSC/6SSC/6MSC: 390 g (0.86 lb)
    IM-6700A-8PoE: 260 g (0.58 lb)

  • Time

    IM-6700A-2MSC4TX/2MST4TX/2SSC4TX: 7,356,096 hrs
    IM-6700A-4MSC2TX/4MST2TX/4SSC2TX: 4,359,518 hrs
    IM-6700A-6MSC/6MST/6SSC: 3,153,055 hrs
    IM-6700A-8PoE: 3,525,730 hrs
    IM-6700A-8SFP: 5,779,779 hrs
    IM-6700A-8TX: 28,409,559 hrs

  • Standards

    Telcordia (Bellcore), GB

Support Documents

Name Type Version Release Date
Datasheet for IM-6700A Module Series
554.7 KB
Datasheet v1.1 Jun 02, 2021 Jun 02, 2021
QIG for IKS-6726A/IKS-6728A Series
1.1 MB
QIG v3.4 May 07, 2021 May 07, 2021
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
Tech Note v1.0 Feb 12, 2019 Feb 12, 2019
2D CAD for IM-6700A-2MSC4TX
394.8 KB
2D CAD Jan 19, 2018 Jan 19, 2018
2D CAD for IM-6700A-4MSC-2TX
309.7 KB
2D CAD Jan 19, 2018 Jan 19, 2018
2D CAD for IM-6700A-2MST4TX
386.4 KB
2D CAD Jan 19, 2018 Jan 19, 2018
2D CAD for IM-6700A-2SSC4TX
394.8 KB
2D CAD Jan 19, 2018 Jan 19, 2018
2D CAD for IM-6700A-4MST-2TX
395.1 KB
2D CAD Jan 19, 2018 Jan 19, 2018
2D CAD for IM-6700A-6MST
348.1 KB
2D CAD Jan 19, 2018 Jan 19, 2018
2D CAD for IM-6700A-4SSC-2TX
248.4 KB
2D CAD Jan 19, 2018 Jan 19, 2018
2D CAD for IM-6700A-6MSC
300.8 KB
2D CAD Jan 19, 2018 Jan 19, 2018
2D CAD for IM-6700A-6SSC
300.8 KB
2D CAD Jan 19, 2018 Jan 19, 2018
2D CAD for IM-6700A-8TX
397.1 KB
2D CAD Jan 19, 2018 Jan 19, 2018
2D CAD for IM-6700A-8SFP
439.7 KB
2D CAD Jan 19, 2018 Jan 19, 2018

Available Models (12)

Show Images

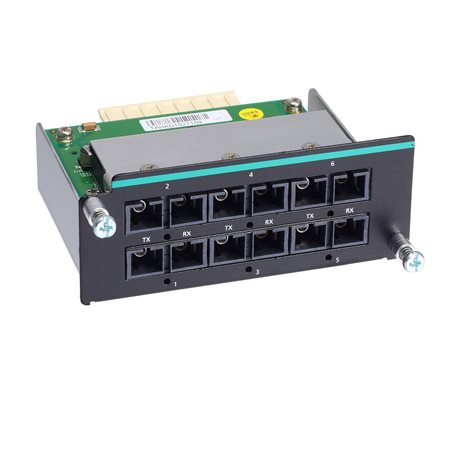

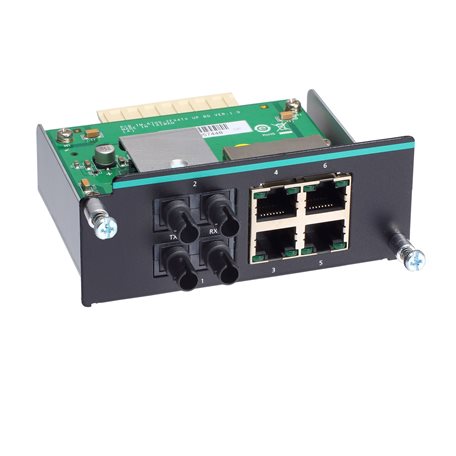

moxa-im-6700a-2mst4tx-image.jpg | MoxaIM-6700A-2MST4TXmoxa-im-6700a-4ssc2tx-image.jpg | MoxaIM-6700A-4SSC2TXmoxa-im-6700a-2ssc4tx-image.jpg | MoxaIM-6700A-2SSC4TXmoxa-im-6700a-6msc-image.jpg | MoxaIM-6700A-6MSC
10/100BaseT(X) Ports424
100BaseFX Ports
Multi-Mode, SC Connector
6
100BaseFX Ports
Multi-Mode, ST Connector
2
100BaseFX Ports
Single-Mode, SC Connector
42
100Base SFP Ports
Add to QuoteView BagAdd to QuoteView BagAdd to QuoteView BagAdd to QuoteView Bag

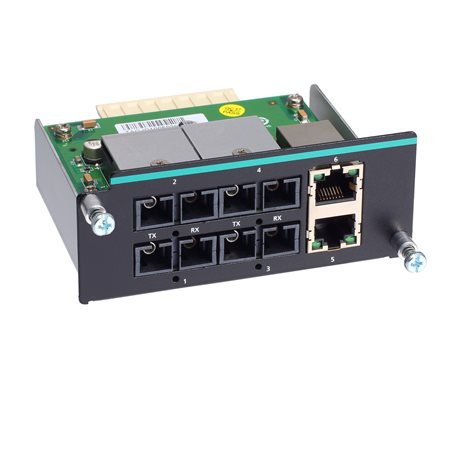

moxa-im-6700a-4msc2tx-image.jpg | MoxaIM-6700A-4MSC2TXmoxa-im-6700a-6mst-image.jpg | MoxaIM-6700A-6MSTmoxa-im-6700a-8poe-image.jpg | MoxaIM-6700A-8PoEmoxa-im-6700a-8sfp-image.jpg | MoxaIM-6700A-8SFP
10/100BaseT(X) Ports28 (PoE+ ports)
100BaseFX Ports
Multi-Mode, SC Connector
4
100BaseFX Ports
Multi-Mode, ST Connector
6
100BaseFX Ports
Single-Mode, SC Connector
100Base SFP Ports8
Add to QuoteView BagAdd to QuoteView BagAdd to QuoteView BagAdd to QuoteView Bag

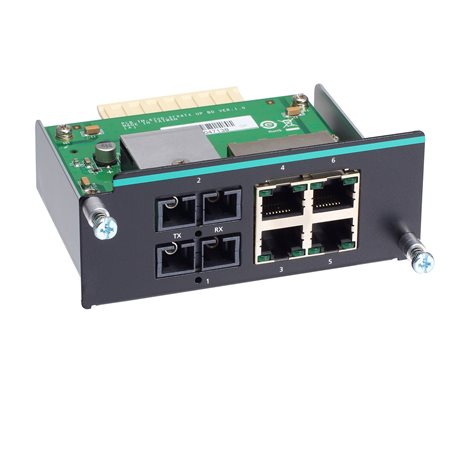

moxa-im-6700a-8tx-image.jpg | MoxaIM-6700A-8TXmoxa-im-6700a-2msc4tx-image.jpg | MoxaIM-6700A-2MSC4TXmoxa-im-6700a-4mst2tx-image.jpg | MoxaIM-6700A-4MST2TXmoxa-im-6700a-6ssc-image.jpg | MoxaIM-6700A-6SSC
10/100BaseT(X) Ports842
100BaseFX Ports
Multi-Mode, SC Connector
2
100BaseFX Ports
Multi-Mode, ST Connector
4
100BaseFX Ports
Single-Mode, SC Connector
6
100Base SFP Ports
Add to QuoteView BagAdd to QuoteView BagAdd to QuoteView BagAdd to QuoteView Bag
