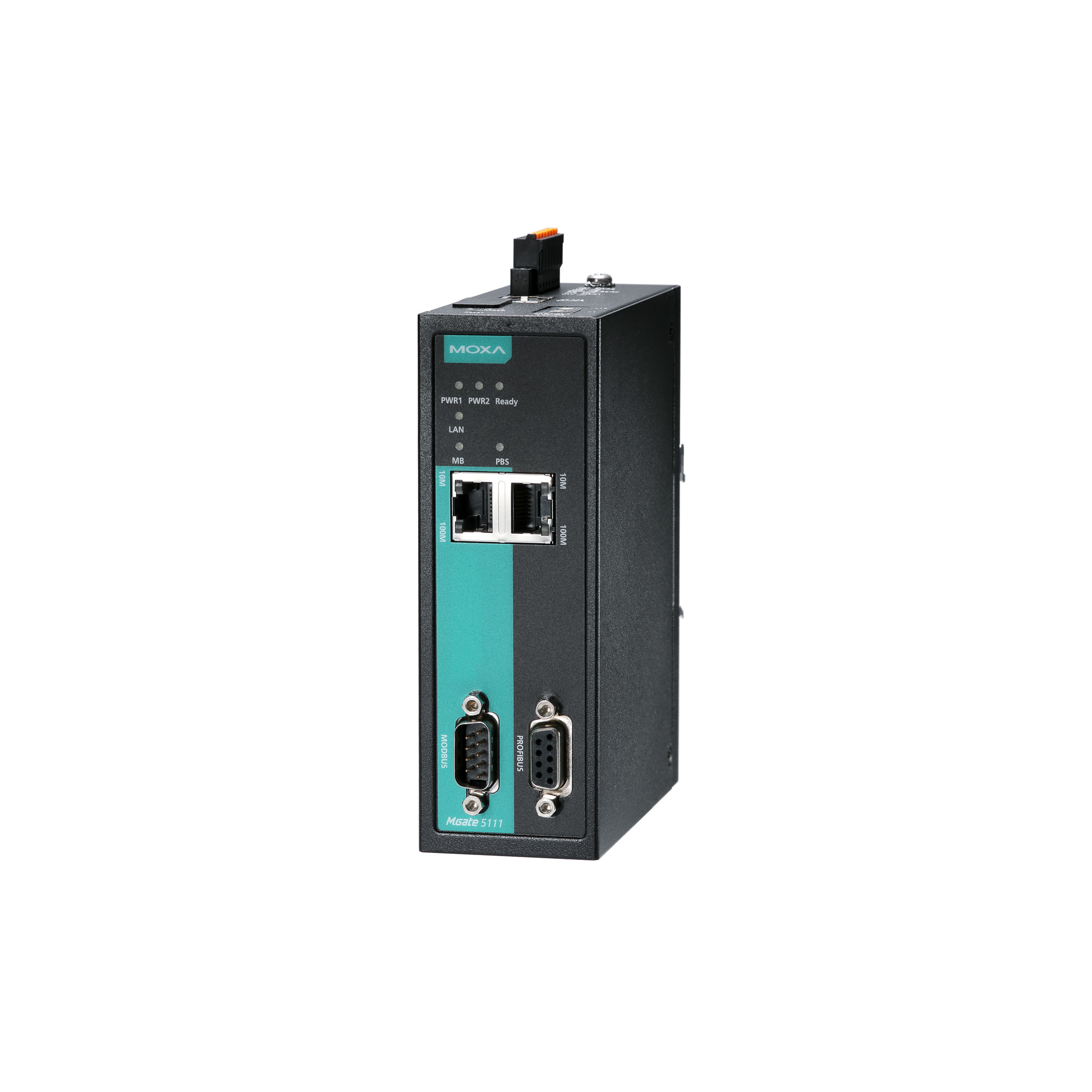

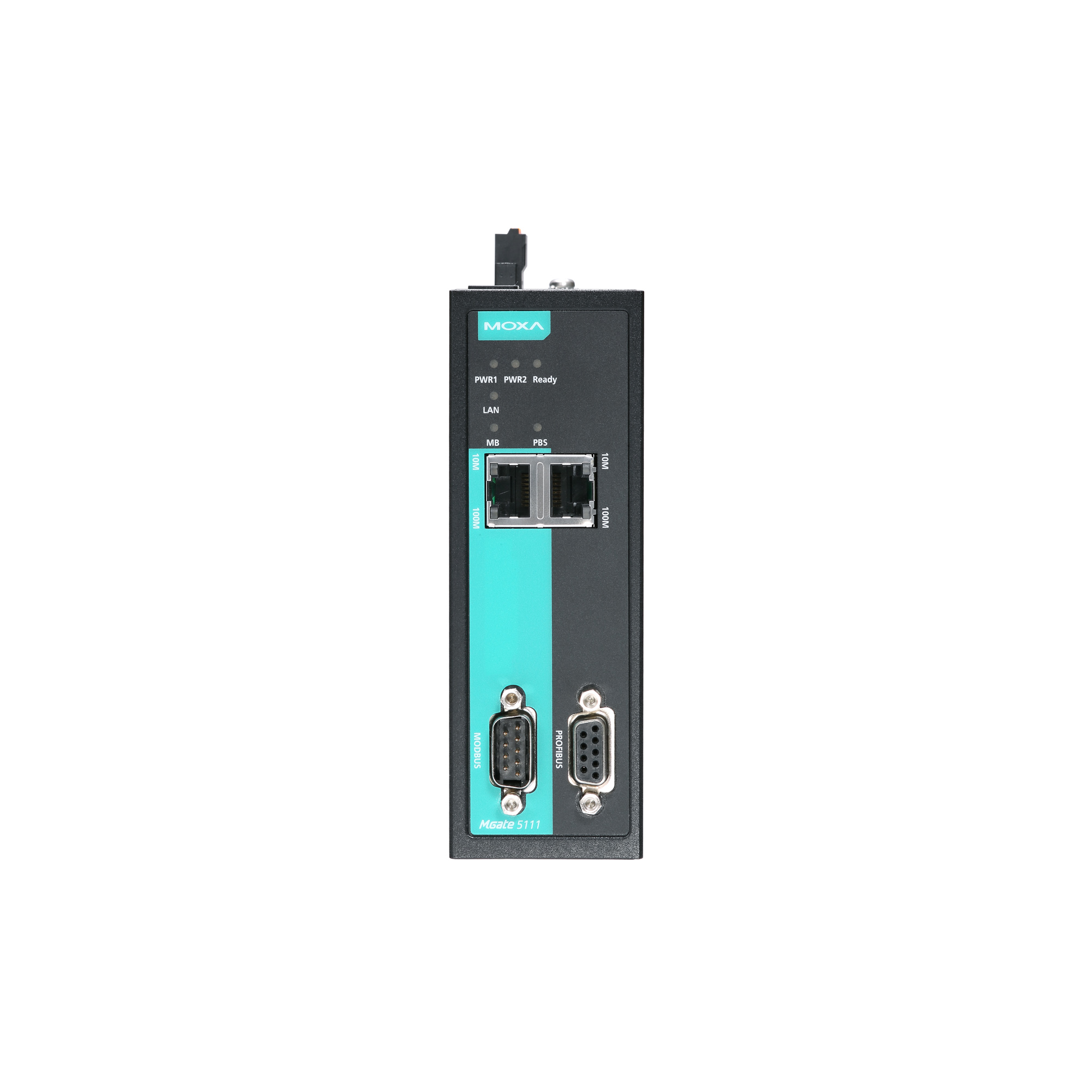

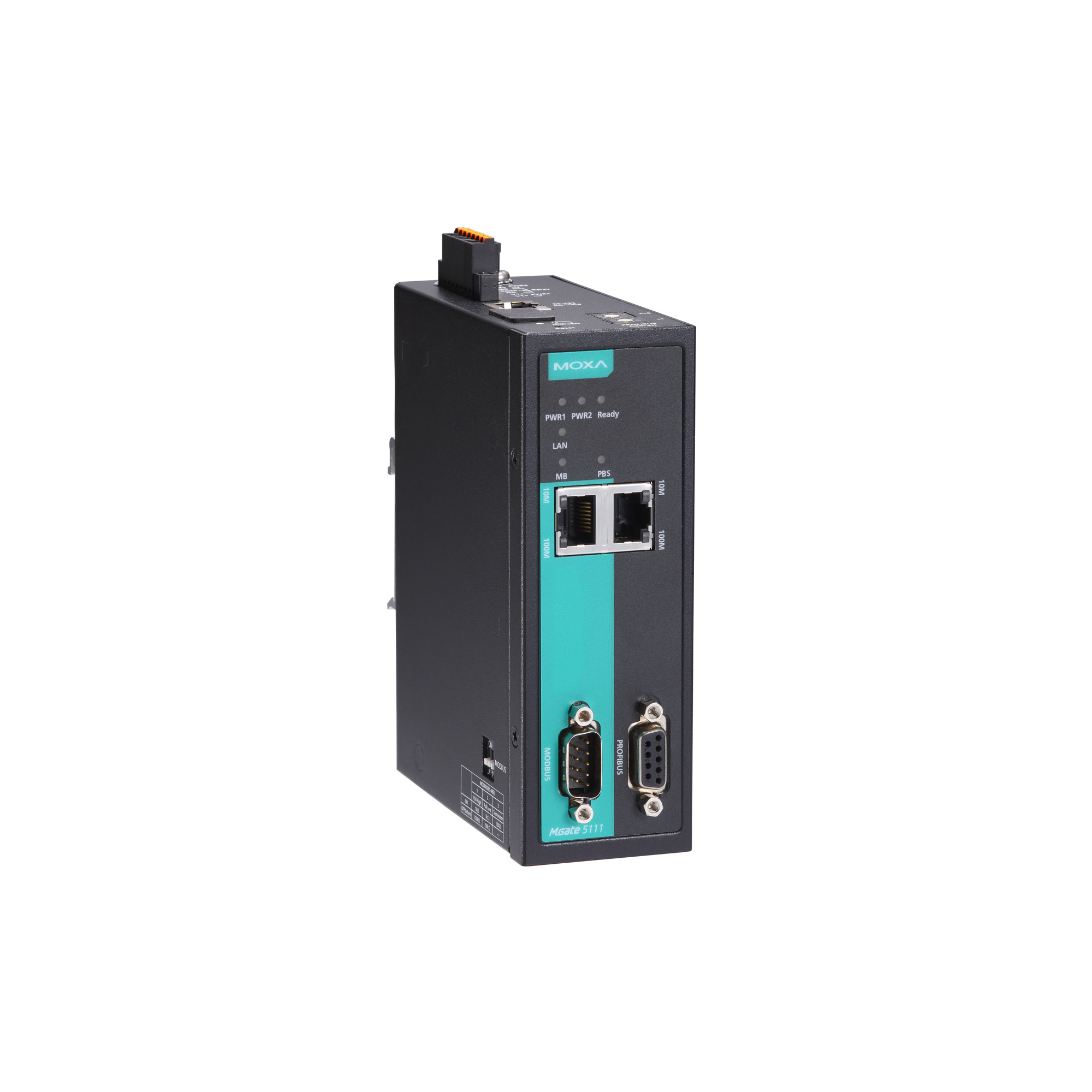

MGate 5111 系列

1 埠 Modbus/PROFINET/EtherNet/IP 轉 PROFIBUS 從屬裝置閘道器

moxa-mgate-5111-series-image-1-(1).jpg | Moxa
moxa-mgate-5111-series-image-2-(1).jpg | Moxa
moxa-mgate-5111-series-image-3-(1).jpg | Moxa

特色與優點

  • 將 Modbus、PROFINET 或 EtherNet/IP 轉換為 PROFIBUS
  • 支援 PROFIBUS DP V0 從屬裝置
  • 支援 Modbus RTU/ASCII/TCP 主控裝置/用戶端和從屬裝置/伺服器
  • 支援 EtherNet/IP 轉接頭
  • 支援 PROFINET IO 裝置
  • 透過網頁式設定精靈輕鬆配置
  • 輕鬆佈線的內建乙太網路串接
  • 嵌入式流量監控/診斷資訊,便於故障排除
  • 狀態監控和故障保護,可輕鬆維護
  • microSD 卡可用於備份/複製配置與儲存事件日誌
  • 支援冗餘 DC 電源輸入與 1 點繼電器輸出
  • 串列內建埠 2kV 隔離保護
  • 提供 -40 至 75°C 寬溫度操作型號可供選用
  • 基於 IEC 62443 的資安防護功能

認證

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MGate 5111 工業乙太網路閘道器能夠將數據從 Modbus RTU/ASCII/TCP、EtherNet/IP 或 PROFINET 轉換為 PROFIBUS 通訊協定。所有型號均有強固的金屬外殼加以保護,可使用 DIN 軌道安裝,而且提供內建串列隔離。

Modbus 是最普遍使用的工業通訊協定之一,EtherNet/IP、PROFINET 和 PROFIBUS 普遍用於工廠自動化和製程自動化。MGate 5111 支援 Modbus RTU/ASCII/TCP 主控裝置和從屬裝置模式,因此很容易就能將 Modbus 裝置連接到 PROFIBUS PLC 或 DCS(例如 Siemens PLC)。

對於系統整合,MGate 5111 可連接到 EtherNet/IP PLC/SCADA 系統(例如 Rockwell Automation PLC)、連接到 PROFIBUS PLC/DCS 系統,或在對於現有 PROFIBUS 系統支援 PROFINET 的新型 Siemens PLC 系統之間連接。 MGate 5111 閘道器有助於輕鬆配置和快速維護。便利的 Web 主控台適用於遠端維護工作,而且配置設定精靈 UI 可供迅速設定閘道器。全系列的故障排除工具有助於縮短配置時間和系統停機時間。堅固設計適合工業應用,例如工廠自動化、電力、石油與天然氣、水資源與廢水,以及其他製程自動化工業。

輕鬆配置

MGate 5111 系列具有便利的使用者介面,可供您快速設定大多數應用的通訊協定轉換程序,完全不需要使用者費時逐一進行繁瑣的參數配置。透過快速安裝,只要幾個步驟即可輕鬆存取通訊協定轉換模式,並完成配置。

MGate 5111 支援 Web 主控台和 Telnet 主控台,適用於遠端維護。支援加密通訊功能 (包括 HTTPS 和 SSH),強化網路安全。此外,也提供系統監控功能來記錄網路連線和系統日誌事件。

多種維護功能

MGate 5111 支援通訊協定診斷和流量監控,故障排除更容易,尤其在安裝階段。不正確的軟體參數(例如從屬裝置 ID 和暫存器位址)或不正確的命令配置造成的通訊問題,可藉由通訊協定診斷和流量監控予以處理,以便取得並檢查數據,輕鬆查明根本原因。

MGate 5111 閘道器也支援狀態監控和失效防護功能。Modbus 設備中斷連線或無回應時,狀態監控功能會通知 PLC/DCS/SCADA 系統,程序 PLC/DCS 取得每台終端設備的狀態,並發出警報通知操作員。拔除 PROFIBUS 纜線,失效防護功能會對於使用者設定的預先定義值所識別的終端裝置操作。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device, EtherNet/IP Adapter

  • Configuration Options

    Web Console (HTTP/HTTPS), Device Search Utility (DSU), Telnet Console

  • Management

    ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only), RTS/CTS

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Configuration Options

    Serial Console

  • Industrial Protocols

    PROFIBUS DP-V0 Slave, Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave

  • Mode

    Master, Slave

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    128

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Mode

    Client (Master), Server (Slave)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Client Connections

    16

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    128

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Industrial Protocols

    PROFIBUS DP

  • No. of Ports

    1

  • Connector

    DB9 female

  • Baudrate

    9600 bps to 12 Mbps

  • Isolation

    2 kV (built-in)

  • Signals

    PROFIBUS D+, PROFIBUS D-, RTS, Signal Common, 5V

  • Rotary Switch

    PROFIBUS addresses 0-99 (addresses 100-125 supported through software configuration)

  • Mode

    DP-V0 Slave

  • Max. No. of Master Connections

    1

  • Max. No. of PROFIBUS I/O Modules

    24

  • Input Data Size

    244 bytes

  • Output Data Size

    244 bytes

  • Mode

    IO Device

  • Max. No. of IO Controller Connections

    1 (for read/write)

  • Input Data Size

    512 bytes

  • Output Data Size

    512 bytes

  • Mode

    Adapter

  • CIP Objects Supported

    Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port

  • Max. No. of Scanner Connections

    1 (for read-only), 1 (for read/write)

  • Input Data Size

    496 bytes

  • Output Data Size

    496 bytes

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    416 mA @ 12 VDC

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    45.8 x 105 x 134 mm (1.8 x 4.13 x 5.28 in)

  • Weight

    589 g (1.30 lb)

  • Operating Temperature

    MGate 5111: 0 to 60°C (32 to 140°F)
    MGate 5111-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 60950-1, UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX, Class I Division 2, IECEx

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-64

  • Time

    718,131 hrs

  • Standards

    Telcordia SR332
