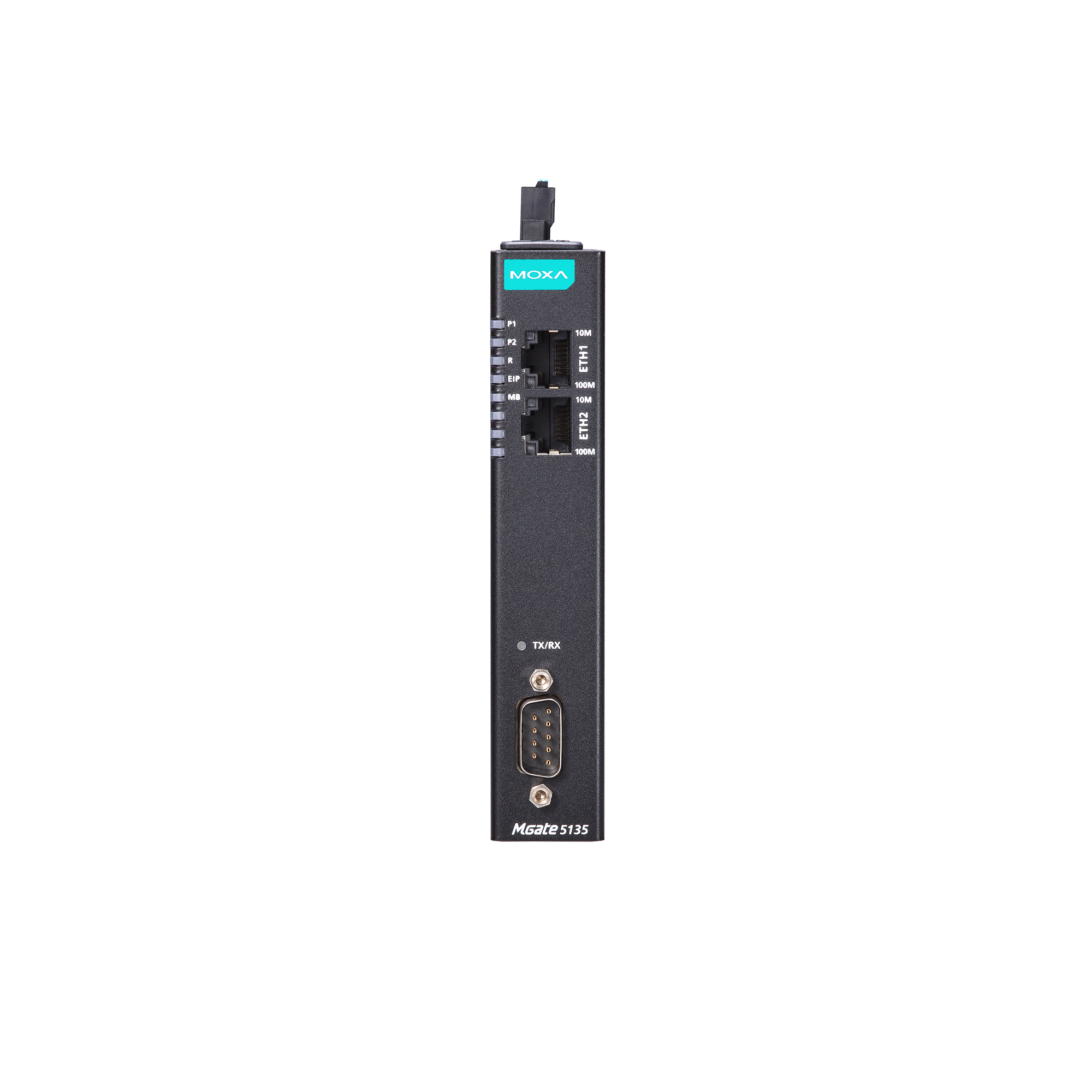

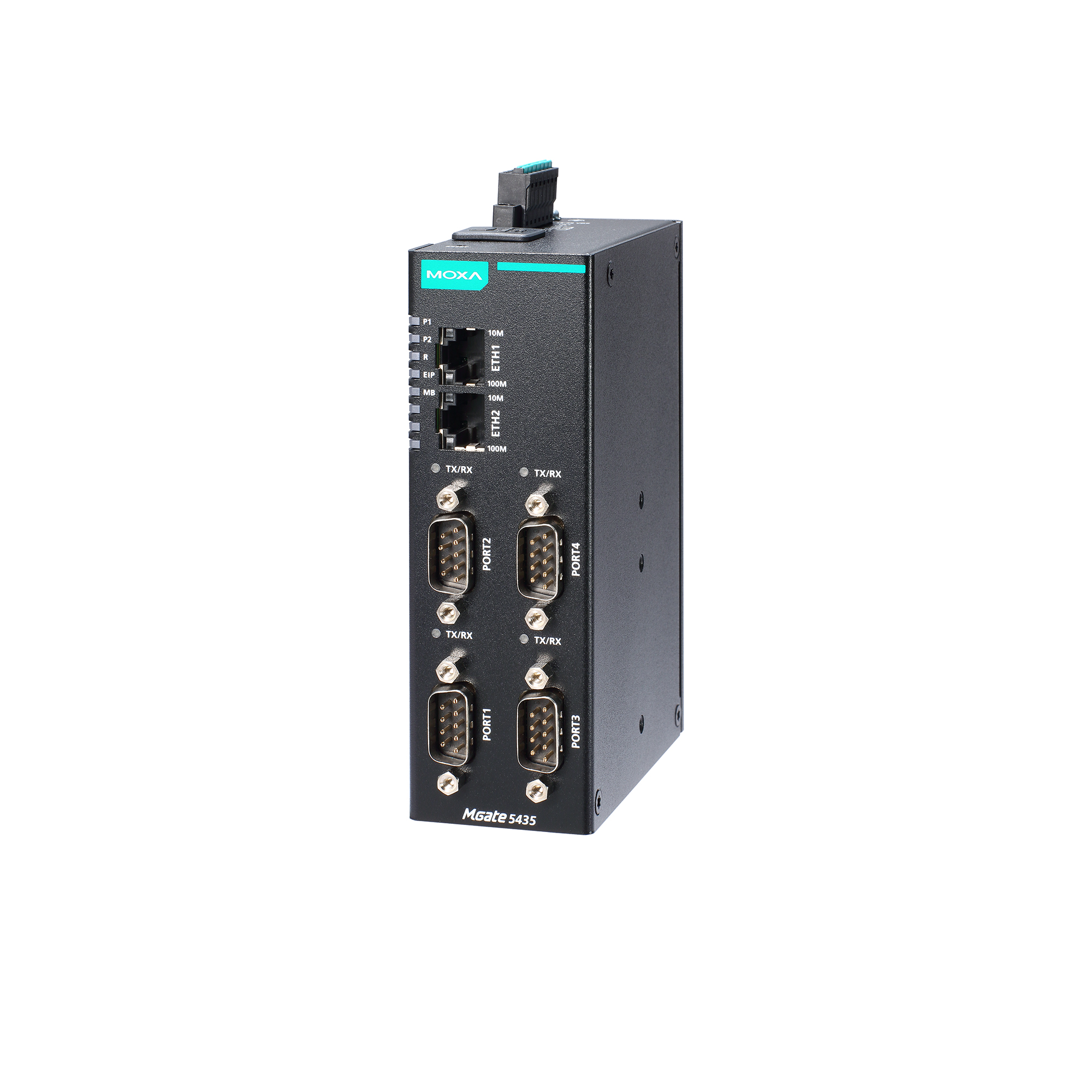

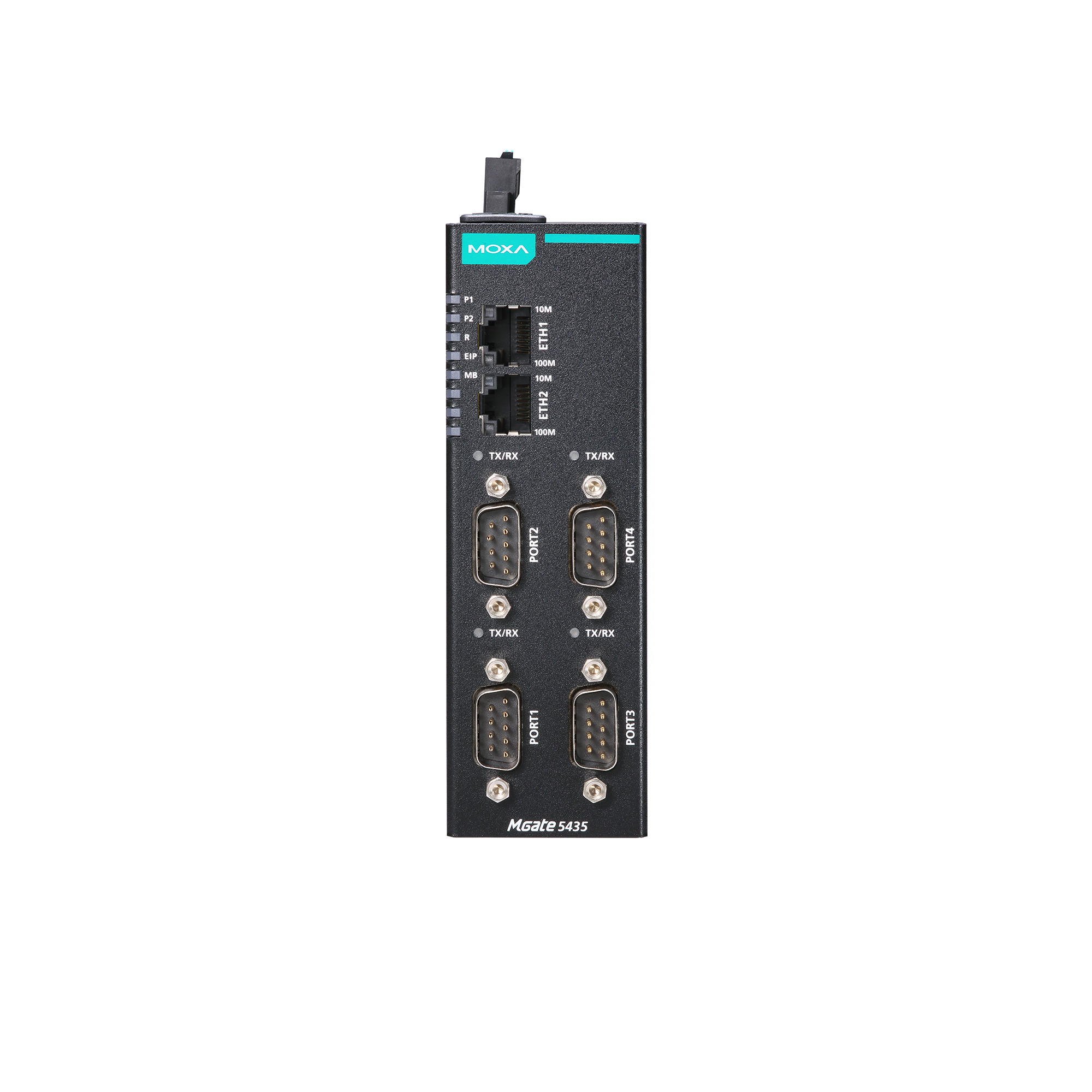

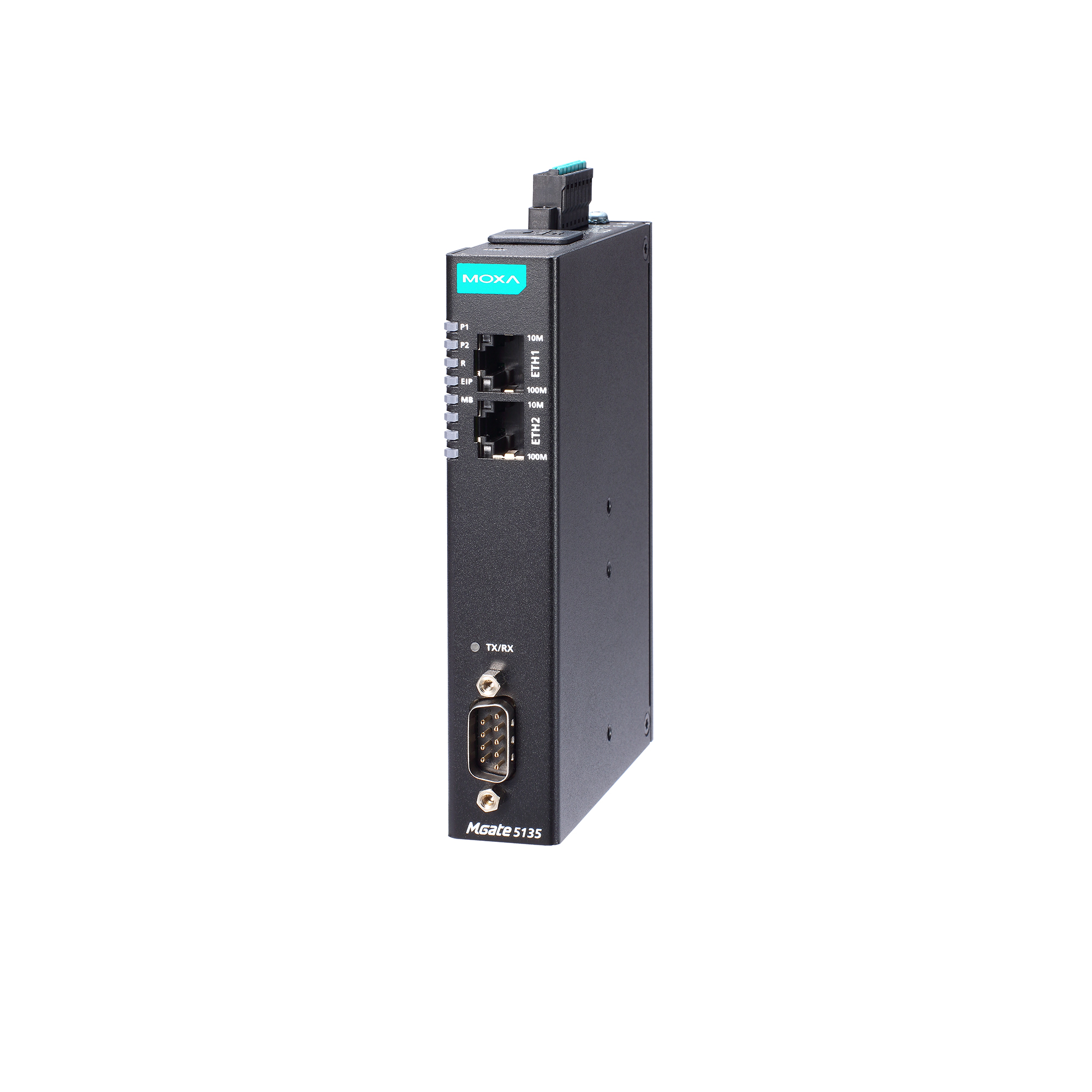

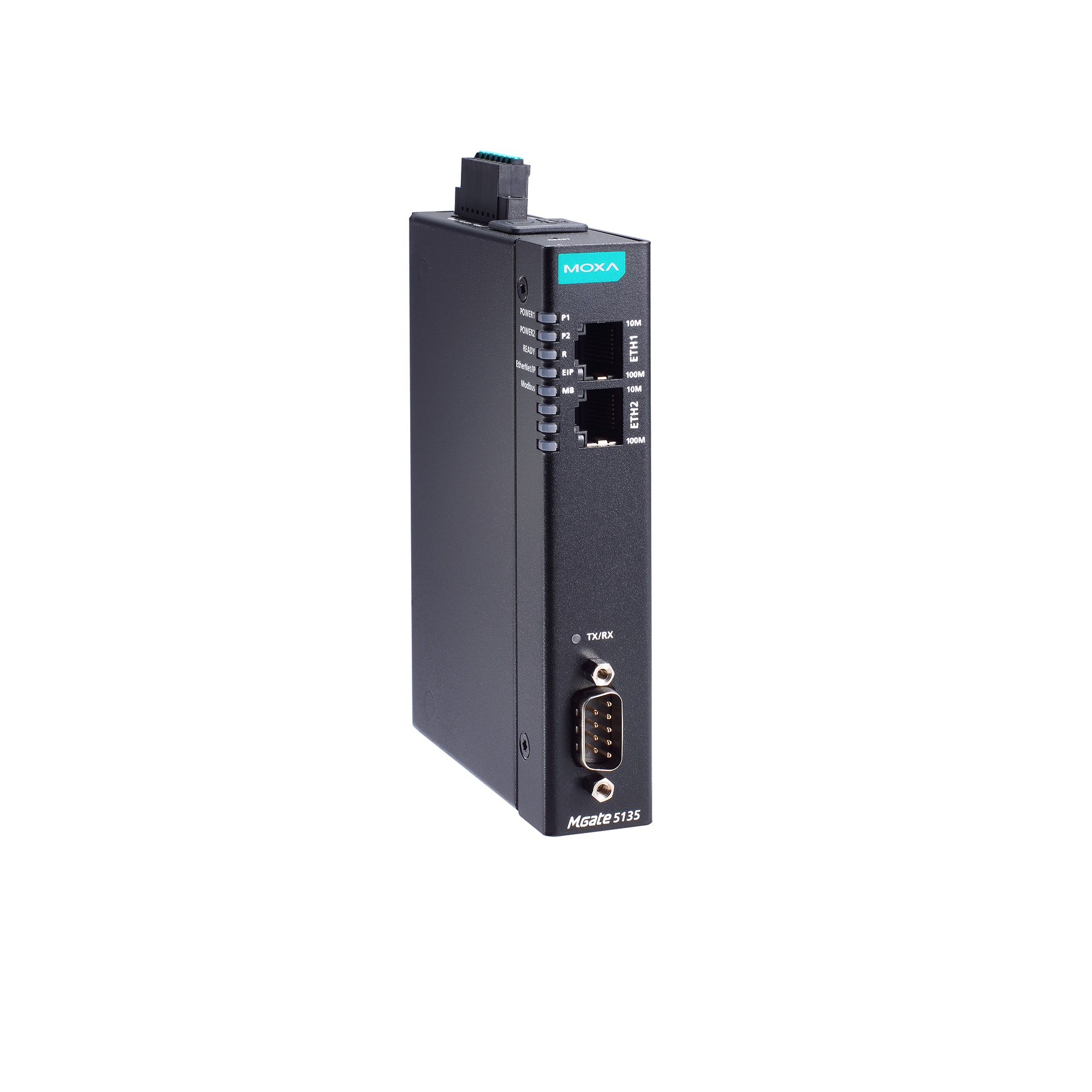

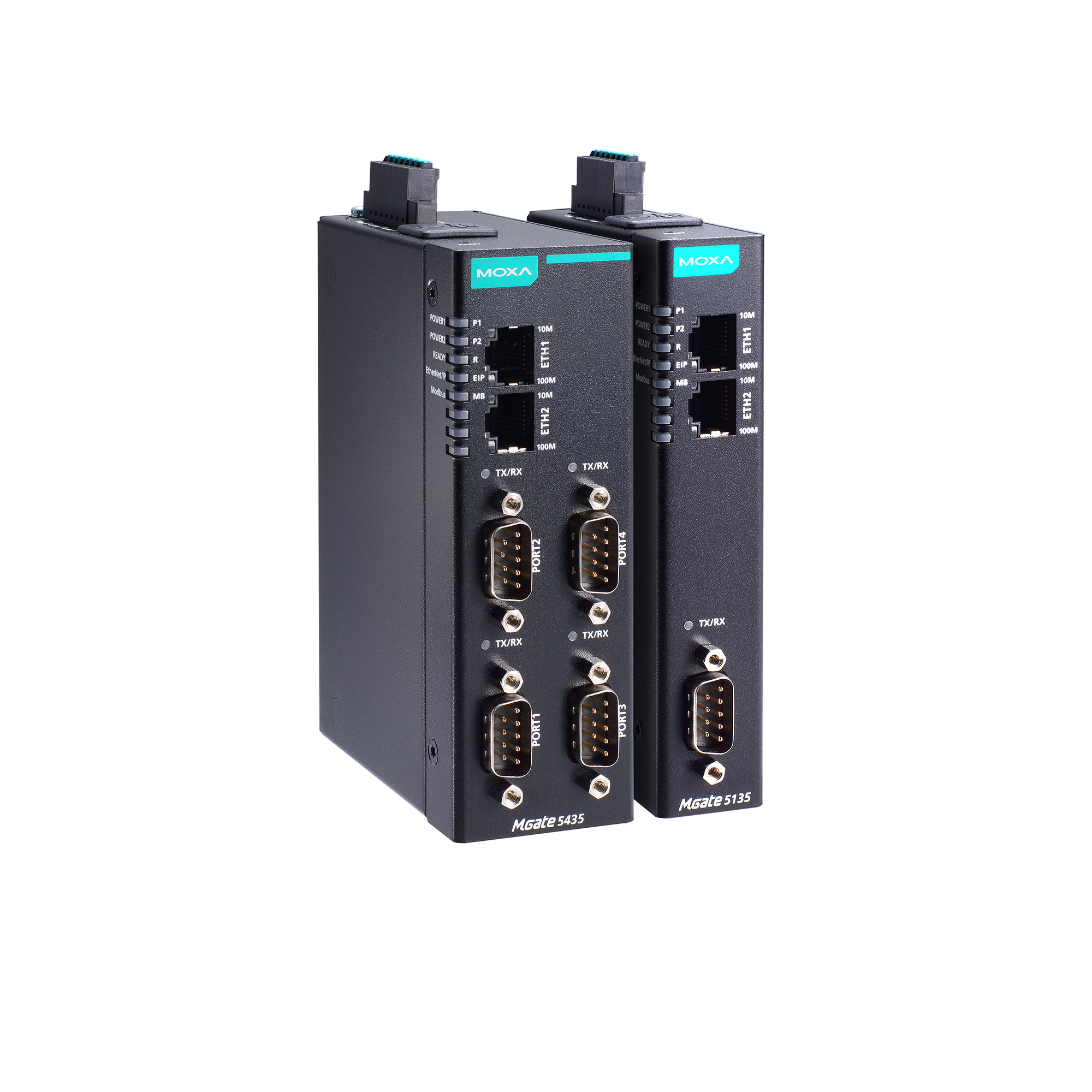

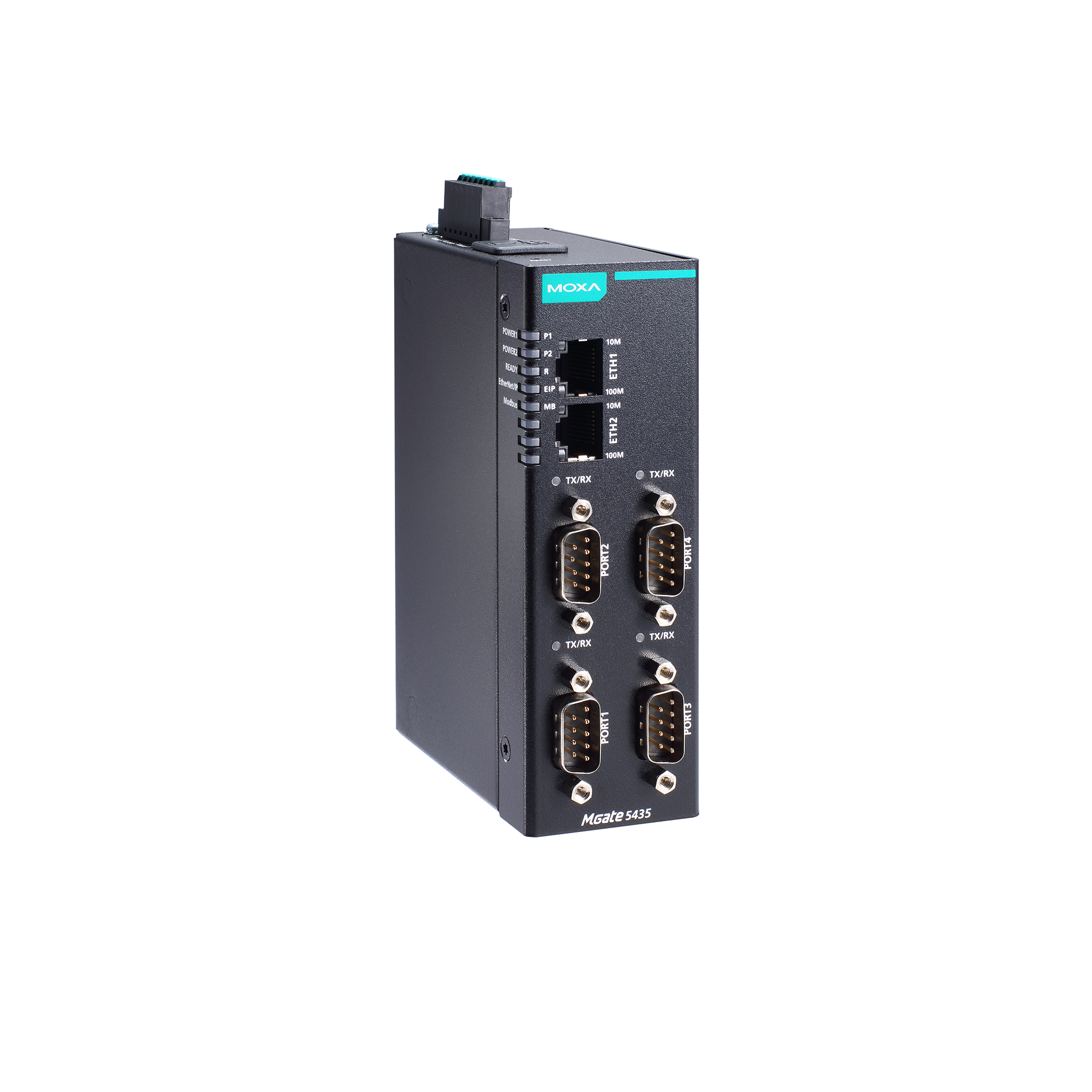

MGate 5135/5435 系列

1 埠和 4 埠 Modbus RTU/ASCII/TCP 轉乙太網路/IP 閘道器

moxa-mgate-5135-5435-series-image-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-1-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-2-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-3-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-4-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-5-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-6-(1).jpg | Moxa

特色與優點

  • Modbus 和 EtherNet/IP 之間的通訊協定轉換
  • 支援 EtherNet/IP 接頭
  • 支援 Modbus RTU/ASCII/TCP 用戶端
  • 透過乙太網路串聯和雙子網路彈性部署
  • 嵌入式流量監控/診斷資訊,便於故障排除
  • 透過網頁式主控台進行輕鬆的裝置配置
  • microSD 卡可用於配置備份/複製
  • 支援雙備援 DC 電源輸入和 1 個繼電器輸出
  • 提供 -40 至 75°C 寬溫度操作型號可供選用
  • 串列內建埠 2kV 隔離保護
  • 根據 IEC 62443-4-2 以安全啟動開發

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MGate 5135 /5435 閘道器是 1 埠和 4 埠工業乙太網路閘道器,分別用於 Modbus RTU/ASCII/TCP 和 EtherNet/IP 網路通訊。若要將現有的 Modbus 裝置整合於 EtherNet/IP 網路,可使用 MGate 5135/5435 閘道器做為 Modbus 用戶端,藉以收集並交換 EtherNet/IP 主機的數據。 所有型號均有強固而小巧的金屬外殼加以保護,可使用 DIN 軌道安裝,而且提供內建串列隔離。堅固設計適合工業應用,例如工廠自動化、電力、石油與天然氣、水資源與廢水,以及其他製程自動化工業。

輕鬆配置

MGate 5135/5435 閘道器配有 Web 主控台,不需要安裝額外的公用程式即可輕鬆進行配置。此外,通訊的 HTTPS 加密可確保更高的網路安全性。在大多數數據採集應用中,使用 Modbus 命令的裝置配置可能相當費時,而且會增加成本。MGate 5135/5435 閘道器透過 CSV 檔案提供離線配置,協助快速完成 Modbus 設定。MGate 閘道器也為 RS-485 2 線提供軟體可配置的上拉/下拉和終端電阻設定,因此減少工作量,而且完全不需要開啟機箱。

輕鬆的故障排除

MGate 5135/5435 閘道器提供多種維護功能,能夠減少故障排除時間和成本,包括 LED 指示燈、通訊協定診斷、流量監控和標籤檢視。這些工具可協助您擷取和檢查數據以輕鬆識別問題的根本原因,特別是在安裝階段。MGate 閘道器也提供狀態監控和失效防護功能。Modbus 設備中斷連線或無回應時,狀態監控功能會通知 PLC/DCS/SCADA 系統,程序 PLC/DCS 取得每台終端設備的狀態,並發出警報通知操作員。失效防護功能會在主機中斷連線時執行使用者預先定義的動作,藉以防止終端裝置長時間離線。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client, EtherNet/IP Adapter

  • Configuration Options

    Web Console (HTTPS), Device Search Utility (DSU)

  • Management

    ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, UDP

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Authentication

    Local database

  • Encryption

    HTTPS, AES-128, AES-256, SHA-256

  • Security Protocols

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • No. of Ports

    MGate 5135/5135-T: 1
    MGate 5435/5435-T: 4

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only), RTS/CTS

  • RS-485 Data Direction Control

    ADDC (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms
    software configurable

  • Terminator for RS-485

    120 ohms
    software configurable

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Client

  • Mode

    Client

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    31

  • Max. No. of Commands

    128 per serial port

  • Mode

    Client

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    128

  • Total Output Data Size

    MGate 5135: 2048 bytes
    MGate 5135-T: 2048 bytes
    MGate 5435: 4000 bytes
    MGate 5435-T: 4000 bytes

  • Total Input Data Size

    MGate 5135: 2048 bytes
    MGate 5135-T: 2048 bytes
    MGate 5435: 4000 bytes
    MGate 5435-T: 4000 bytes

  • Mode

    Adapter

  • CIP Objects Supported

    Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port

  • Max. No. of Scanner Connections

    MGate 5135/5135-T: 4 (read/write)
    MGate 5435/5435-T: 8 (read/write)

  • Input Data Size

    MGate 5135: 496 bytes/connection (total: 1984 bytes) bytes
    MGate 5135-T: 496 bytes/connection (total: 1984 bytes) bytes
    MGate 5435: 496 bytes/connection (total: 3968 bytes) bytes
    MGate 5435-T: 496 bytes/connection (total: 3968 bytes) bytes

  • Output Data Size

    MGate 5135: 496 bytes/connection (total: 1984 bytes) bytes
    MGate 5135-T: 496 bytes/connection (total: 1984 bytes) bytes
    MGate 5435: 496 bytes/connection (total: 3968 bytes) bytes
    MGate 5435-T: 496 bytes/connection (total: 3968 bytes) bytes

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA (max)

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    MGate 5135/5135-T: 25 x 90 x 130 mm (0.98 x 3.54 x 5.1 in)
    MGate 5435/5435-T: 42 x 90 x 130 mm (1.65 x 3.54 x 5.1 in)

  • Weight

    MGate 5135/5135-T: 294 g (0.65 lb)
    MGate 5435/5435-T: 403 g (0.89 lb)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 61010-2-201, UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-64

  • Time

    MGate 5135/5135-T: 1,240,821 hrs
    MGate 5435/5435-T: 689,989 hrs

  • Standards

    Telcordia SR332
