MGate 5102-PBM-PN 系列

1 埠 PROFIBUS 轉 PROFINET 閘道器

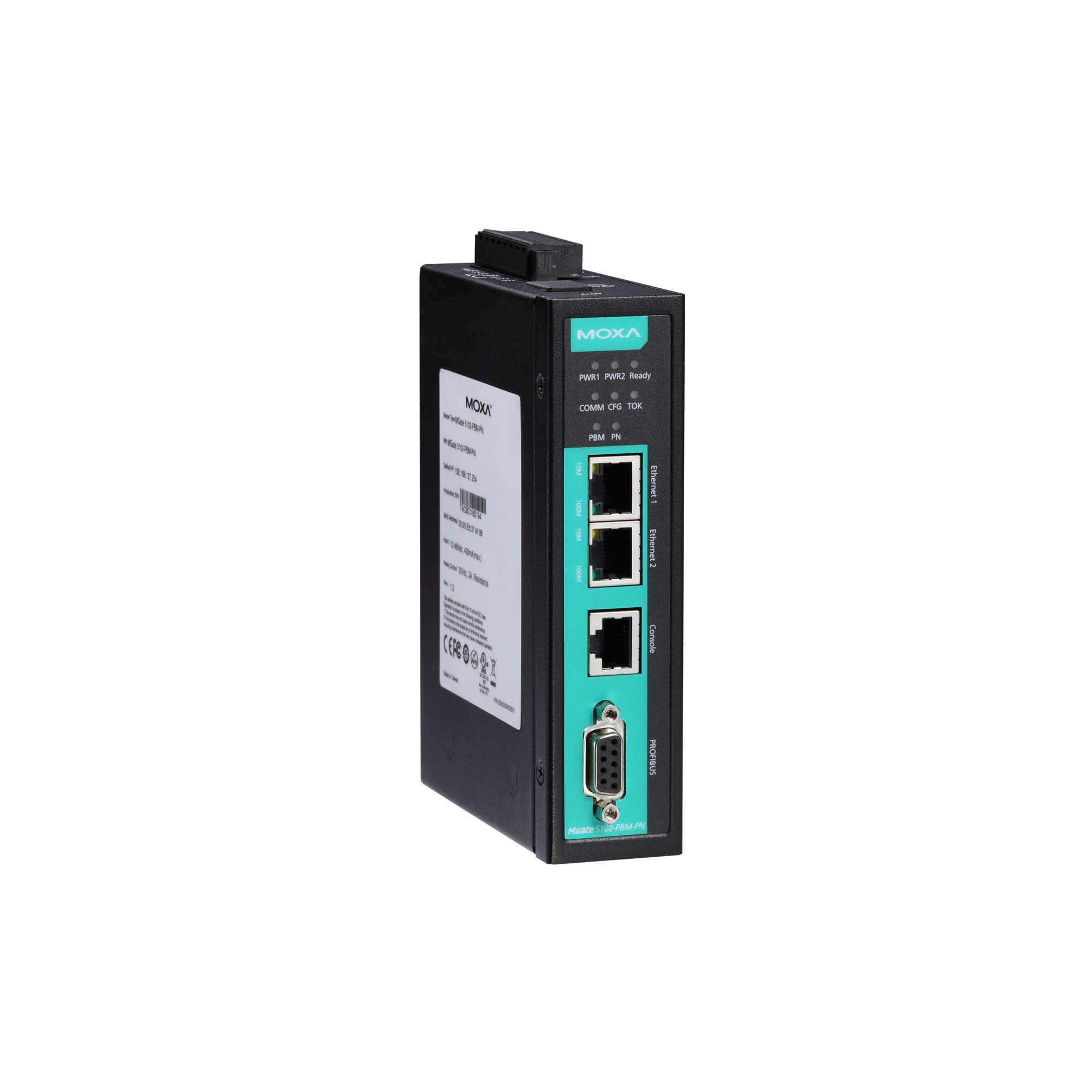

moxa-mgate-5102-pbm-pn-series-image-1-(1).jpg | Moxa

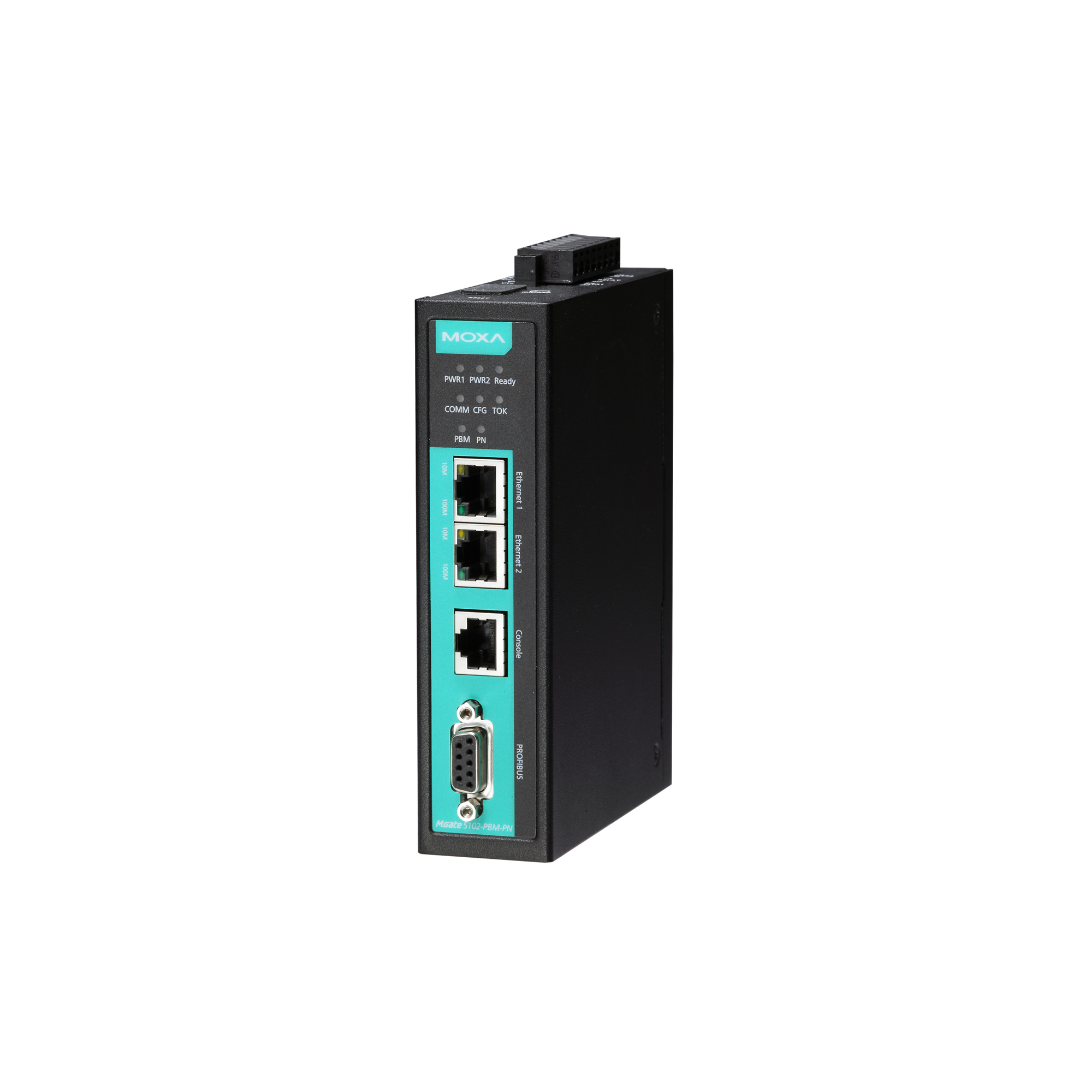

moxa-mgate-5102-pbm-pn-series-image-2-(1).jpg | Moxa

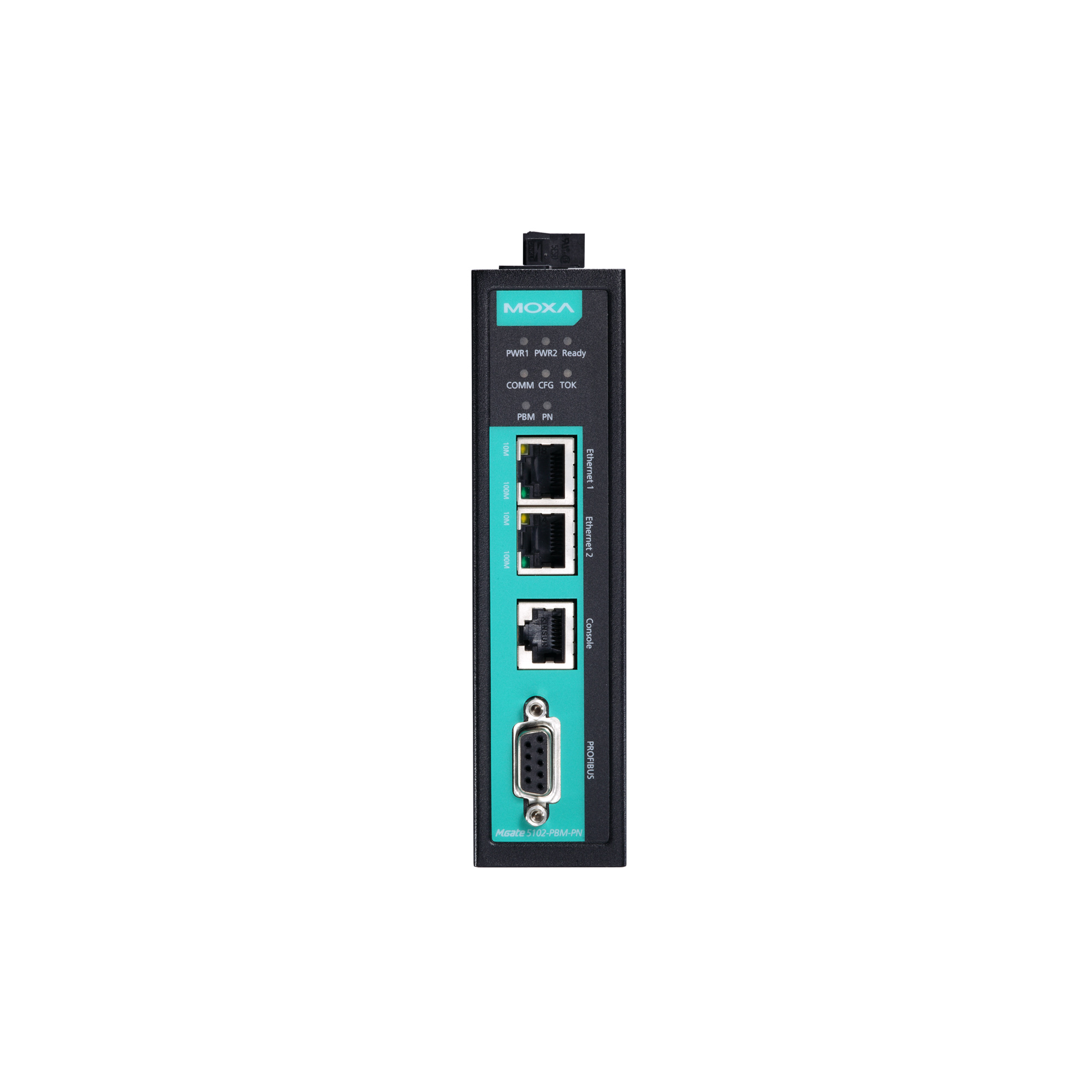

moxa-mgate-5102-pbm-pn-series-image-3-(1).jpg | Moxa

特色與優點

  • PROFIBUS 和 PROFINET 之間的通訊協定轉換
  • 支援 PROFINET IO 裝置
  • 支援 PROFIBUS DP V1 主控裝置
  • 自動掃描 PROFIBUS 裝置並輕鬆配置
  • 用於 I/O 數據視覺化的網頁式 GUI
  • 輕鬆佈線的內建乙太網路串接
  • microSD 卡可用於備份/複製配置與儲存事件日誌
  • 嵌入式 I/O 監控和診斷資訊，便於故障排除
  • 狀態監控和故障保護，可輕鬆維護
  • 支援冗餘 DC 電源輸入與 1 個繼電器輸出
  • 提供 -40 至 75°C 寬溫度操作型號可供選用
  • 串列內建埠 2kV 隔離保護
  • 基於 IEC 62443 的資安防護功能

認證

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MGate 5102-PBM-PN 閘道器提供 PROFIBUS 裝置（例如 PROFIBUS PLC 或驅動器）和 PROFINET 主機之間的通訊連接。所有型號均有強固的金屬外殼加以保護，可使用 DIN 軌道安裝，而且提供選配內建光學隔離。為了便於維護，提供 PROFIBUS 和乙太網路狀態 LED 指示燈。堅固設計適用於各種工業應用，例如石油與天然氣、電力、程序自動化及工廠自動化。

簡易設定工具

Windows MGate Manager 管理程式和 Web 主控台都支援 AutoScan 功能，便於操作與配置。AutoScan 自動偵測所有連接的 PROFIBUS 從屬裝置及可用的 I/O 模組，可供您快速設定您的閘道器，並提供數據對應表。此外，只需按一下即可將所有 PROFIBUS I/O 模組匯出到 GSDML 檔案，藉以協助配置 PROFINET 控制器（例如，Siemens PLC）。

多種維護功能

MGate 5102-PBM-PN 提供 Web 主控台和 Telnet 主控台進行遠端維護，兩個主控台均支援 HTTPS、SSH 等加密交換功能，藉以防止未經授權的存取。所有 PROFIBUS 從屬裝置之中 I/O 數據的狀態和變更都可以透過 Web 主控台遠端監控，使用者也可以從 Web 主控台檢閱日誌以查看發生了哪些系統事件。繼電器輸出提供電源輸入和乙太網路纜線狀態，這些功能有助於維護工程師對裝置輕鬆進行故障排除和維護。

備援電源輸入

MGate 5102-PBM-PN 具有雙電源輸入，可靠性更高。可同時連接到 2 個帶電的直流電源，即使電源供應失效也能保持運作不中斷。這些具備高度可靠性的功能使得這款進階的PROFIBUS主控裝置轉PROFINET閘道器成為嚴苛工業應用的理想選擇。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2 (auto MDI/MDI-X connection)

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Web Console (HTTP/HTTPS), Device Search Utility (DSU), MGate Manager, Telnet Console

  • Management

    ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Industrial Protocols

    PROFINET IO Device

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • Configuration Options

    Serial Console

  • Industrial Protocols

    PROFIBUS DP-V1 Master

  • Industrial Protocols

    PROFIBUS DP

  • No. of Ports

    1

  • Connector

    DB9 female

  • Baudrate

    9600 bps to 12 Mbps

  • Isolation

    2 kV (built-in)

  • Signals

    PROFIBUS D+, PROFIBUS D-, RTS, Signal Common, 5V

  • Mode

    DP-V1 Master

  • Input Data Size

    1024 bytes

  • Output Data Size

    1024 bytes

  • Mode

    IO Device

  • Max. No. of IO Controller Connections

    1 (for read/write)

  • Input Data Size

    1024 bytes

  • Output Data Size

    1024 bytes

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    430 mA @ 12 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in)

  • Weight

    500 g (1.10 lb)

  • Operating Temperature

    MGate 5102-PBM-PN: 0 to 60°C (32 to 140°F)
    MGate 5102-PBM-PN-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 60950-1, UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX, Class I Division 2, IECEx

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-64

  • Time

    980,417 hrs

  • Standards

    Telcordia SR332
