MGate 5103 系列

1 埠 Modbus RTU/ASCII/TCP/EtherNet/IP 轉 PROFINET 閘道器

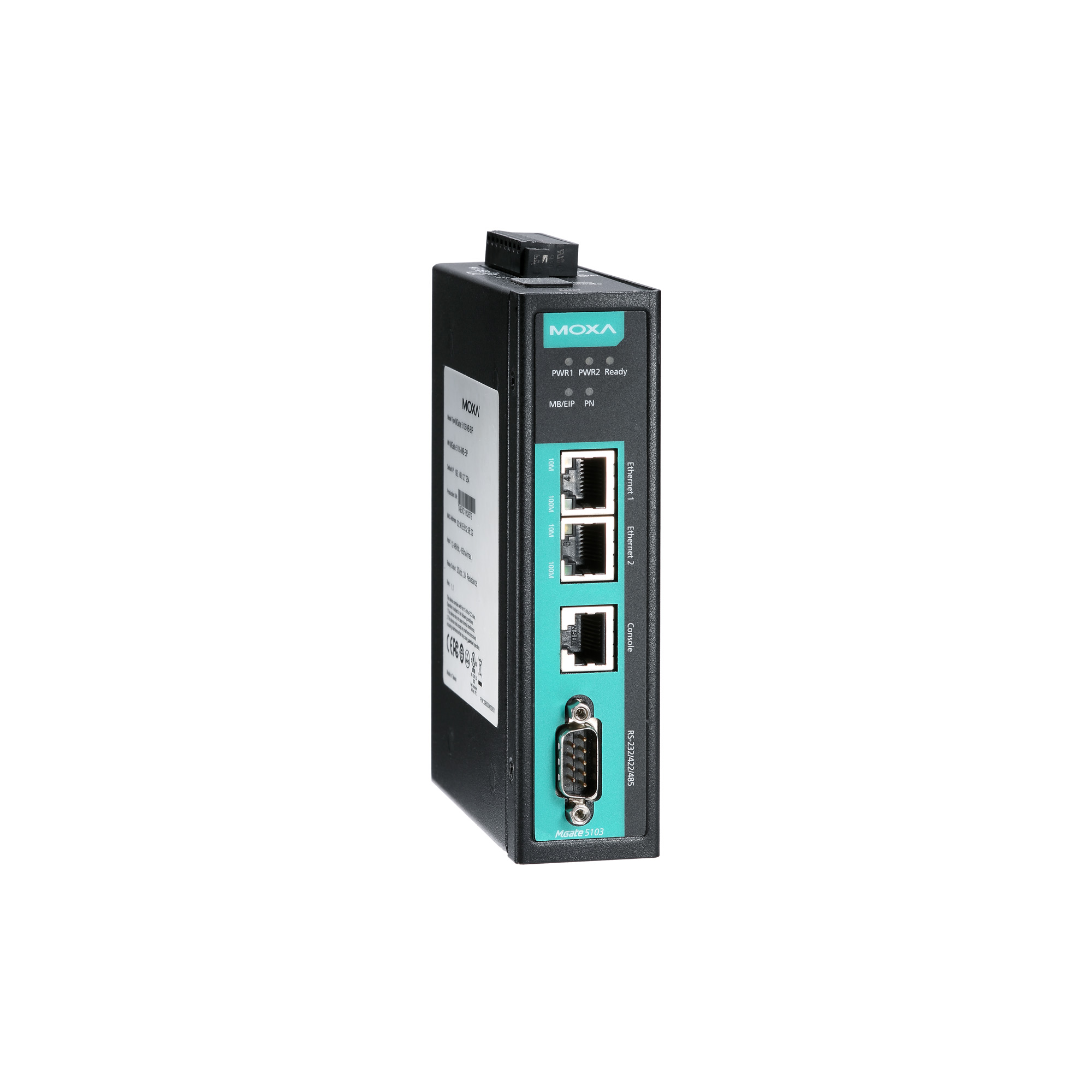

moxa-mgate-5103-series-image-1-(1).jpg | Moxa

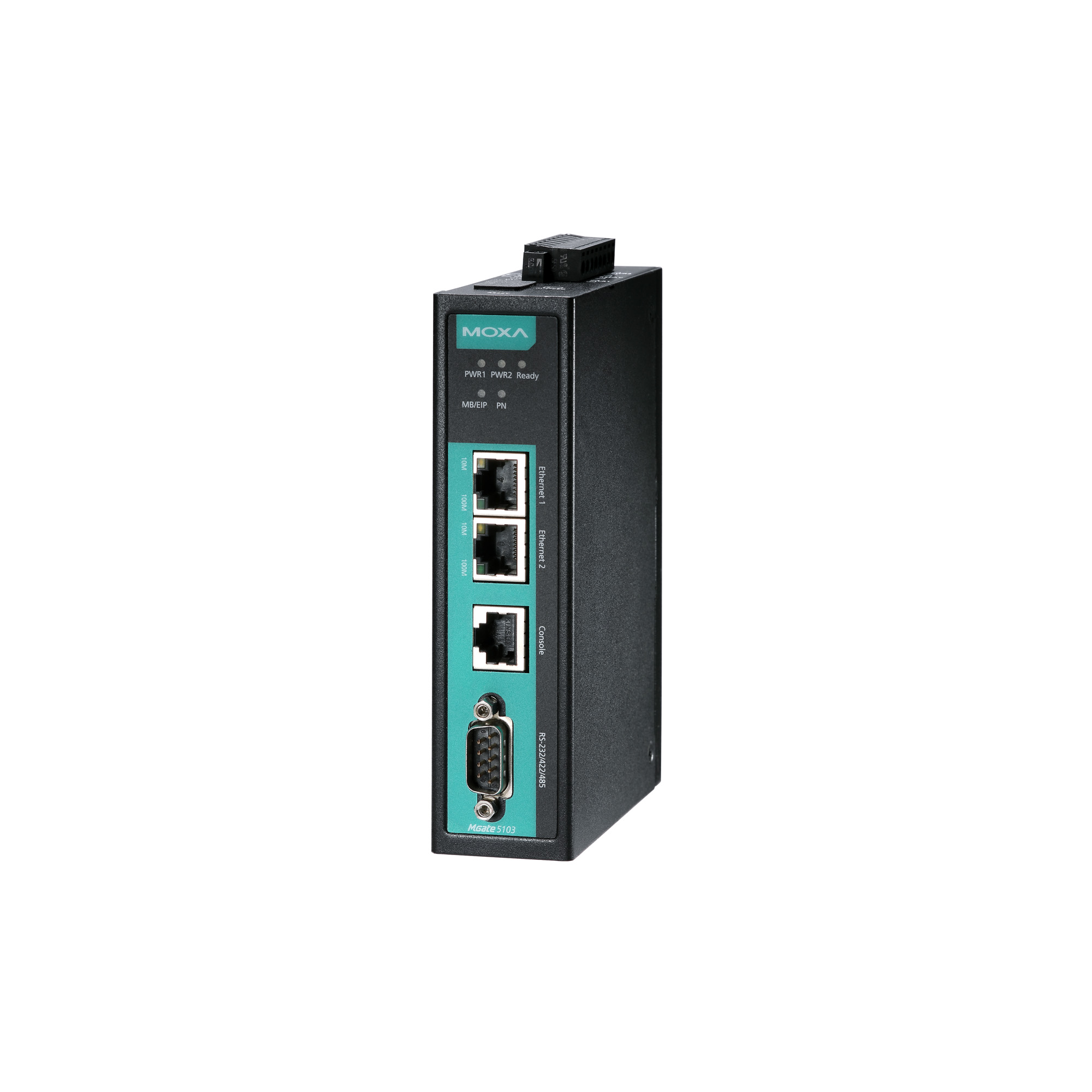

moxa-mgate-5103-series-image-2-(1).jpg | Moxa

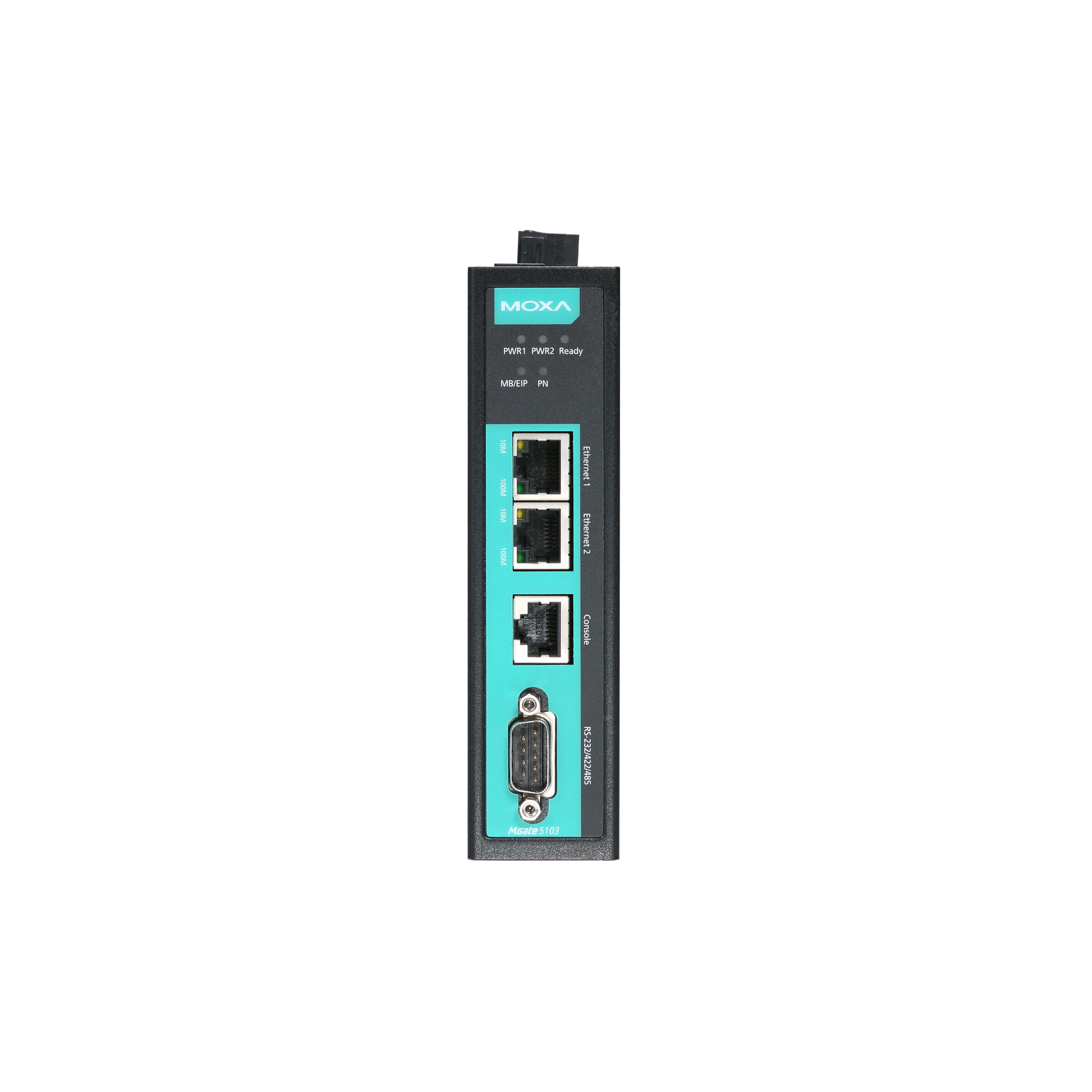

moxa-mgate-5103-series-image-3-(1).jpg | Moxa

特色與優點

  • 將 Modbus 或 EtherNet/IP 轉換為 PROFINET
  • 支援 PROFINET IO 裝置
  • 支援 Modbus RTU/ASCII/TCP 主控裝置/用戶端和從屬裝置/伺服器
  • 支援 EtherNet/IP 轉接頭
  • 透過網頁式設定精靈輕鬆配置
  • 輕鬆佈線的內建乙太網路串接
  • 嵌入式流量監控/診斷資訊,便於故障排除
  • microSD 卡可用於備份/複製配置與儲存事件紀錄
  • 狀態監控和故障保護,可輕鬆維護
  • 串列內建埠 2kV 隔離保護
  • 提供 -40 至 75°C 寬溫度操作型號可供選用
  • 支援冗餘 DC 電源輸入與 1 個繼電器輸出
  • 基於 IEC 62443 的資安防護功能

認證

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MGate 5103 是將 Modbus RTU/ASCII/TCP 或 EtherNet/IP 轉換為基於 PROFINET 的網路通訊的工業乙太網路閘道器。若要將現有的 Modbus 裝置整合於 PROFINET 網路,可使用 MGate 5103 做為 Modbus 主控裝置/從屬裝置或 EtherNet/IP 轉接頭,藉以收集並交換 PROFINET 裝置的數據。最新的交換數據將儲存於閘道器。該閘道器會將儲存的 Modbus 或 EtherNet/IP 數據轉換為 PROFINET 封包,以便 PROFINET IO 控制器控制或監控現場裝置。

透過 Web 主控台輕鬆配置

MGate 5103 系列隨附有插圖的快速安裝指南,配置更便利。透過快速安裝,只要幾個步驟即可輕鬆存取通訊協定轉換模式,並完成配置。MGate 5103系列也支援 GSDML 匯出功能。GSDML 檔案可匯入至 PROFINET PLC,節省 PLC 配置的時間。

Modbus RTU/ASCII/TCP 通訊協定流量監控

MGate 5103 閘道器支援 Modbus RTU/ASCII/TCP 通訊協定流量監控,故障排除更容易,尤其在安裝階段。不正確的軟體參數(例如並未正確輸入的從屬裝置 ID 和暫存器位址)或不正確的命令配置會造成通訊問題,藉由 Modbus RTU/ASCII/TCP 通訊協定流量監控,即可檢查獲取的數據,並輕鬆查明根本原因。

維護功能

MGate 5103 閘道器支援系統記錄功能,可記錄 MGate 中的連網事件;使用者可以透過 Web 主控台從遠端輕鬆檢閱數據。閘道器也支援狀態監控和失效防護功能。Modbus 設備中斷連線或無回應時,狀態監控功能會通知 PLC/DCS/SCADA 系統,程序 PLC/DCS 取得每台終端設備的狀態,並發出警報通知操作員。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    PROFINET IO Device, Modbus TCP Client (Master), Modbus TCP Server (Slave), EtherNet/IP Adapter

  • Configuration Options

    Web Console (HTTP/HTTPS), Device Search Utility (DSU), Telnet Console

  • Management

    ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only), RTS/CTS

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Configuration Options

    Serial Console

  • Industrial Protocols

    Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave

  • Mode

    Master, Slave

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    128

  • Input Data Size

    512 bytes

  • Output Data Size

    512 bytes

  • Mode

    Client (Master), Server (Slave)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Client Connections

    16

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    128

  • Input Data Size

    512 bytes

  • Output Data Size

    512 bytes

  • Mode

    IO Device

  • Max. No. of IO Controller Connections

    1 (for read/write)

  • Input Data Size

    512 bytes

  • Output Data Size

    512 bytes

  • Mode

    Adapter

  • CIP Objects Supported

    Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port

  • Max. No. of Scanner Connections

    1 (for read-only), 1 (for read/write)

  • Input Data Size

    496 bytes

  • Output Data Size

    496 bytes

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA @ 12 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in)

  • Weight

    507 g (1.12 lb)

  • Operating Temperature

    MGate 5103: 0 to 60°C (32 to 140°F)
    MGate 5103-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 60950-1, UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX, Class I Division 2, IECEx

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-64

  • Time

    859,422 hrs

  • Standards

    Telcordia SR332
