NPort S8000 系列

Combo 交換器/串列設備連網伺服器

moxa-nport-s8000-series-image-1-(1).jpg | Moxa
moxa-nport-s8000-series-image-2-(1).jpg | Moxa
moxa-nport-s8000-series-image-3-(1).jpg | Moxa
moxa-nport-s8000-series-image-4-(1).jpg | Moxa
moxa-nport-s8000-series-image-5-(1).jpg | Moxa
moxa-nport-s8000-series-image-6-(1).jpg | Moxa

特色與優點

  • 4 埠 RS-232/422/485 串列設備連網伺服器
  • 串列 QoS 可用於配置串列資料傳輸優先性
  • 每個串列埠的 2 kV 隔離保護(僅限 S8455I)
  • 針對 RS-485 連接埠的可調整的 pull high/low 電阻(僅限 S8455I)
  • 內建的網管型乙太網路交換器

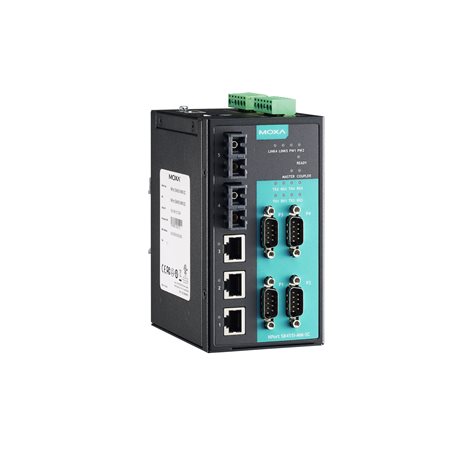

  • S8455I Fiber:2 個光纖乙太網路連接埠和 3 個乙太網路連接埠

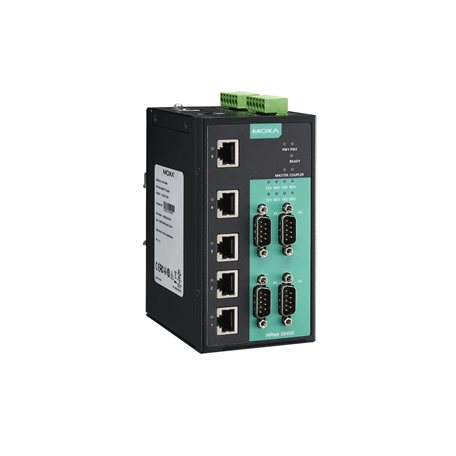

  • S8455I All Copper:5 個乙太網路連接埠
  • S8458 型號:4 個光纖乙太網路連接埠和 4 個乙太網路連接埠
  • 支援 Turbo Ring 和 Turbo Chain(復原時間小於 20 毫秒)或 RSTP/ STP (IEEE 802.1w/D) 的乙太網路備援
  • 支援 QoS、IGMP-snooping/GMRP、VLAN、LACP、SNMPv1/v2c/v3、RMON
  • 串列、電源和乙太網路具有突波保護

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

NPort S8000 系列結合了工業級的 4 埠 RS-232/422/485 設備連網伺服器和全功能的網管型乙太網路交換器。讓您輕鬆安裝、管理和維護產品。在單一產品中結合設備連網伺服器和交換器,您可以節省機櫃空間、降低整體耗電量,並降低成本,因為您無需個別購買交換器和串列裝置伺服器。



支援全系列 NPort 5000 系列裝置伺服器功能

NPort S8000 系列支援全系列 NPort 5000 裝置伺服器功能。您可透過簡易的配置將4台串列設備連接至此伺服器,只需進行基本配置。此外,串列埠和乙太網路介面之間的資料通訊是雙向的。



全功能網管型乙太網路交換器

NPort S8000 系列內建全功能網管型乙太網路交換器,支援 QoS、IGMP 偵聽/GMRP、VLAN、Port Trunking、SNMPv1/v2c/v3 和 IEEE 802.1X,能夠讓您滿足幾乎任何類型的應用。Moxa 的 Turbo Ring 和 Turbo Chain 技術(復原時間小於 20 毫秒)或 RSTP/STP (IEEE 802.1w/D) 提供乙太網路備援,用於提高工業乙太網路的可靠性和可用性。

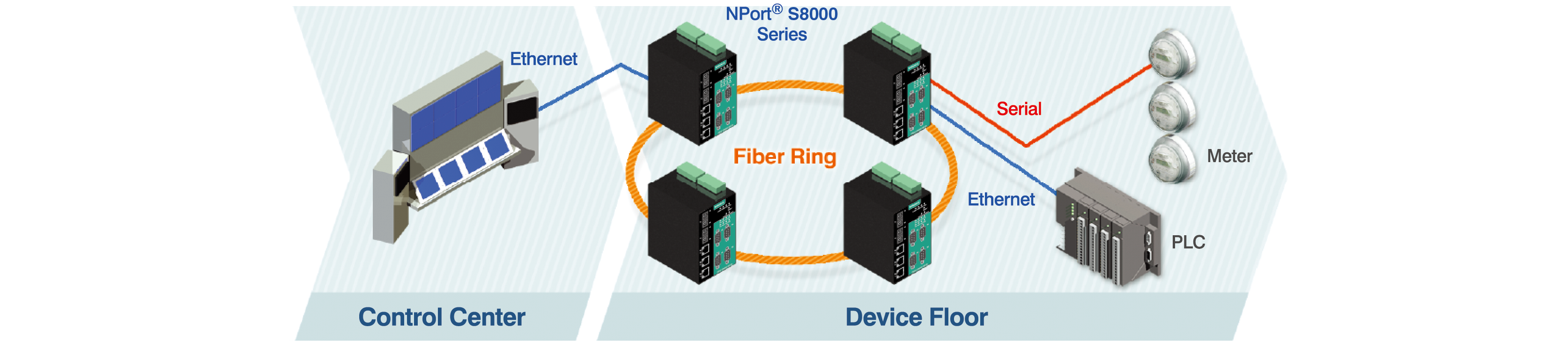

設備層級的 Ring 備援

工業自動化中,設備層級的通訊網路扮演著重要角色,這些網路的作用是控制和監視設備處理程序。這類通訊的可靠性必須依賴設備層級的 ring 備援。即是設計用於提供快速網路故障偵測與回復的機制,支援最嚴苛的控制應用。NPort S8000 系列將全功能 NPort 設備連網伺服器與工業交換器相互整合,同時連結串列和乙太網路裝置。

此外,NPort S8000 系列也可透過標準 STP/RSTP 和 Moxa 的私有 Turbo Ring 或 Turbo Chain 2 備援通訊協定進行環網備援。這種一體式設計可優化和簡化裝置網路並提高可靠性。



具有全面保護的堅固設計

NPort S8000 系列符合 UL 508 標準,涵蓋工業控制設備的安全要求。NPort S8458 型號支援高等級 8/15 kV ESD 保護,防止靜電造成的損壞。此型號提供電源、乙太網路介面和串列介面的突波保護,防止電壓突波。NPort S8455I 的每個串列埠均採用 2 kV 隔離保護,防止有害電流。

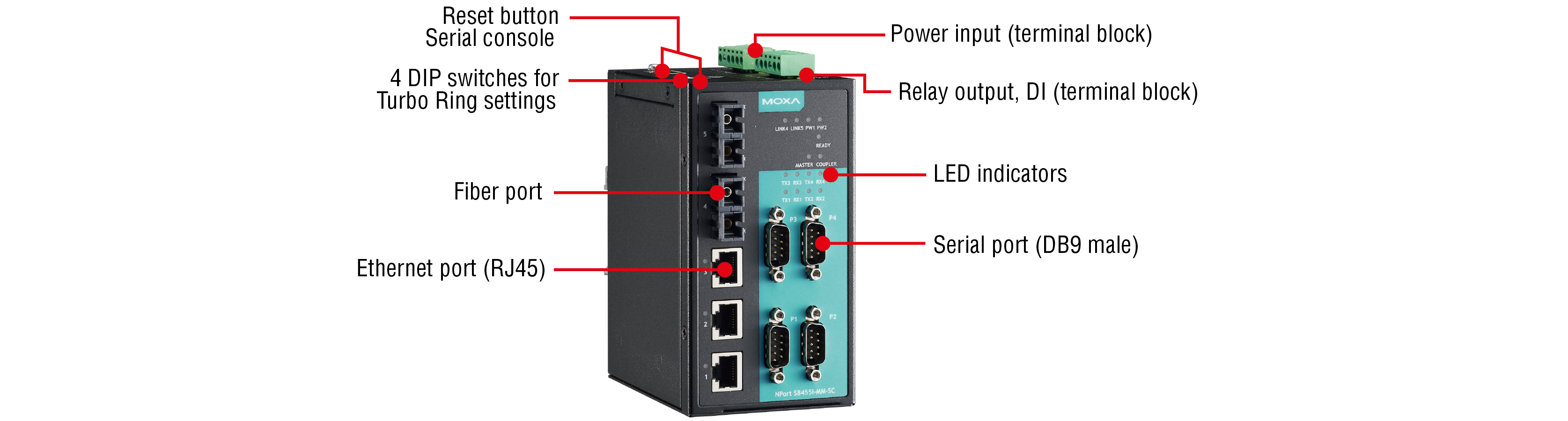

外觀



  • Alarm Contact Channels

    2, Resistive load: 1 A @ 24 VDC

  • Digital Input Channels

    2

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +1 V for state 0
    Max. input current: 8 mA

  • 10/100BaseT(X) Ports (RJ45 connector)

    NPort S8455I/S8455I-T: 5
    NPort S8455I-MM-SC/SS-SC Series: 3
    NPort S8458-4S-SC-T: 4

  • 100BaseFX Ports (multi-mode SC connector)

    NPort S8455I-MM-SC Series: 2

  • 100BaseFX Ports (single-mode SC connector)

    NPort S8455I-SS-SC Series: 2
    NPort S8458-4S-SC-T: 4

  • Optical Fiber



  • Optical Fiber





  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control

  • IGMP Groups

    256

  • Max. No. of VLANs

    64

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • Configuration Options

    Web Console (HTTP/HTTPS), Windows Utility, Serial Console, Telnet Console

  • Management

    BOOTP, Device Search Utility (DSU), DHCP Client, DHCP Option 82, HTTP, IPv4, LLDP, Port Mirror, RMON, SMTP, SNMPv1/v2c/v3, Syslog, TCP/IP, Telnet, Web Console

  • Filter

    802.1Q, GVRP, IGMP v1/v2

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • Time Management

    SNTP

  • MIB

    Bridge MIB, Device Settings MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RFC1213, RFC1317, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundancy Protocols

    RSTP, Turbo Chain, Turbo Ring v1, Turbo Ring v2

  • Security

    HTTPS, SSL, SSH

  • Authentication

    Local Account Accessibility, RADIUS

  • Connector

    DB9 male

  • No. of Ports

    4

  • Serial Standards

    RS-232, RS-422, RS-485

  • Operation Modes

    Disabled, Real COM mode, RFC2217 mode, TCP Client mode, TCP Server mode, UDP mode

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Isolation

    NPort S8455I Series: 2 kV

  • Surge

    NPort S8458-4S-SC-T: 4 kV

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (19200, n, 8, 1)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Ethernet Interface

    Coupler, Master, Reserved, Turbo Ring

  • No. of Power Inputs

    2

  • Power Connector

    2 removable 6-contact terminal block(s)

  • Input Current

    NPort S8455I Series: 935 mA @ 12 VDC
    NPort S8458-4S-SC-T: 940 mA @ 12 VDC

  • Input Voltage

    12 to 48 VDC

  • Housing

    Metal

  • Dimensions

    NPort S8455I Series: 73.1 x 134 x 125 mm (2.88 x 5.27 x 4.92 in)
    NPort S8458-4S-SC-T: 93 x 144 x 125 mm (3.66 x 5.64 x 4.92 in)

  • Weight

    NPort S8455I Series: 578 g (1.27 lb)
    NPort S8458-4S-SC-T: 1105 g (2.44 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    Standard Temp. Models: 0 to 60°C (32 to 140°F)
    NPort S8455I-TSeries: -40 to 75°C (-40 to 167°F)
    NPort S8458-4S-SC-T: -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    NPort S8455I Series:
    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 0.25 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF
    NPort S8458 Series:
    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-3

  • Hazardous Locations

    NPort S8455I Series: Class I Division 2

  • Safety

    EN 60950-1, IEC 60950-1, UL 508, UL 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    NPort S8455I/S8455I-T: 287,354 hrs
    NPort S8455I-MM-SC/MM-SC-T: 200,951 hrs
    NPort S8455I-SS-SC/SS-SC-T: 286,993 hrs
    NPort S8458-4S-SC-T: 163,624 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
