MRX-Q4064 系列

48 個 2.5GbE 和 16 個 10GbE 連接埠 Layer 3 全 2.5 Gigabit 模組化網管型乙太網路交換器

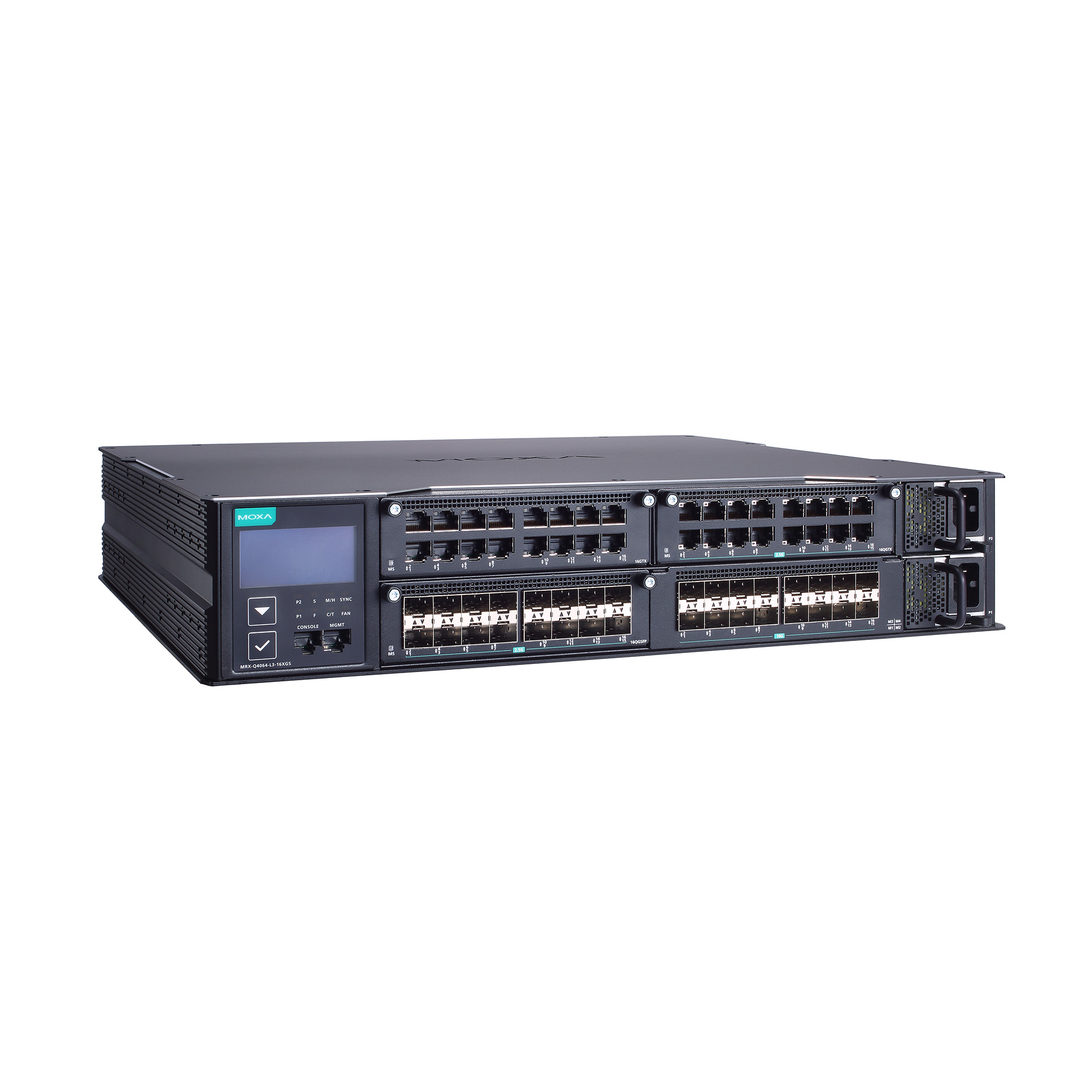

moxa-mrx-q4064-series-image-(1).jpg | Moxa

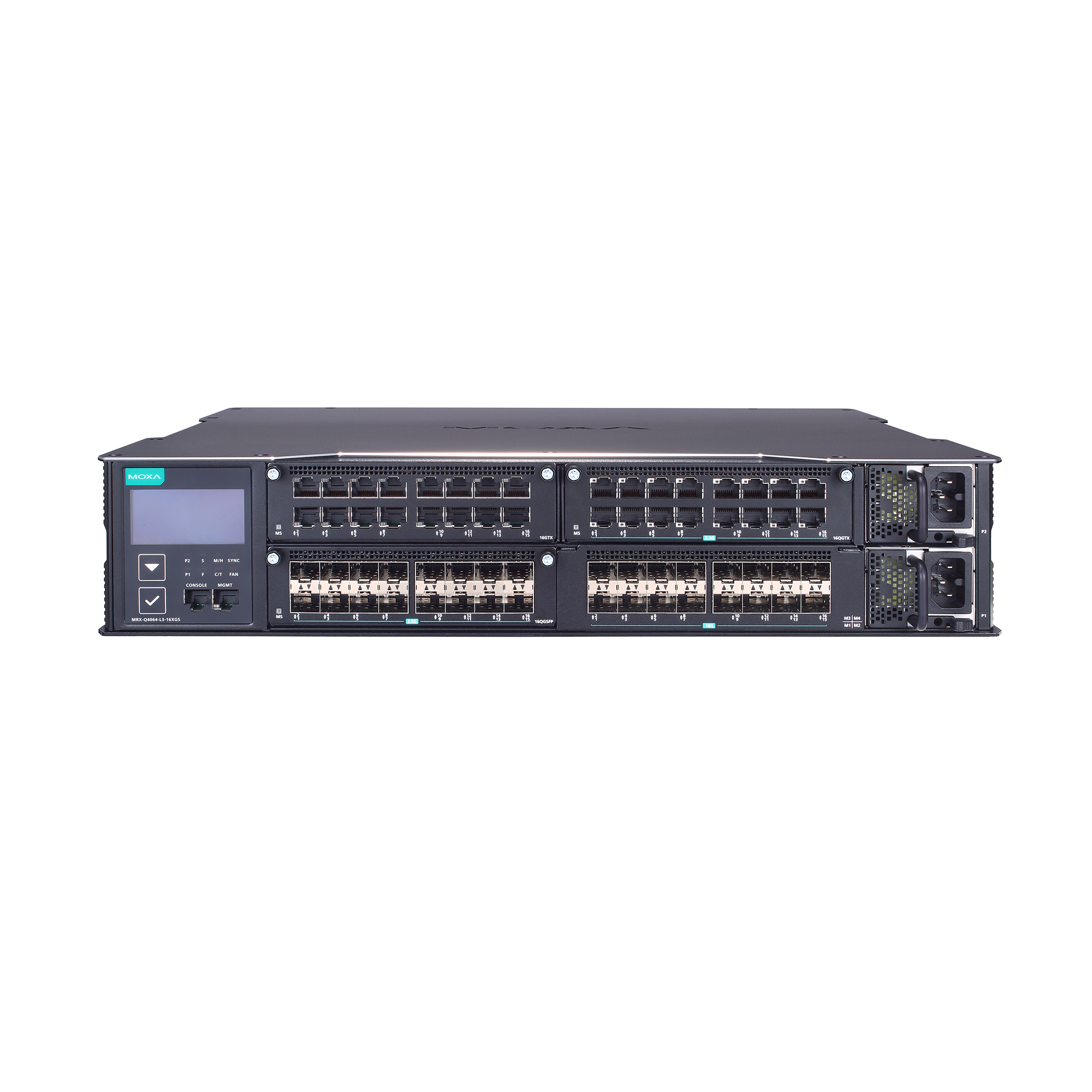

moxa-mrx-q4064-series-image-1-(1).jpg | Moxa

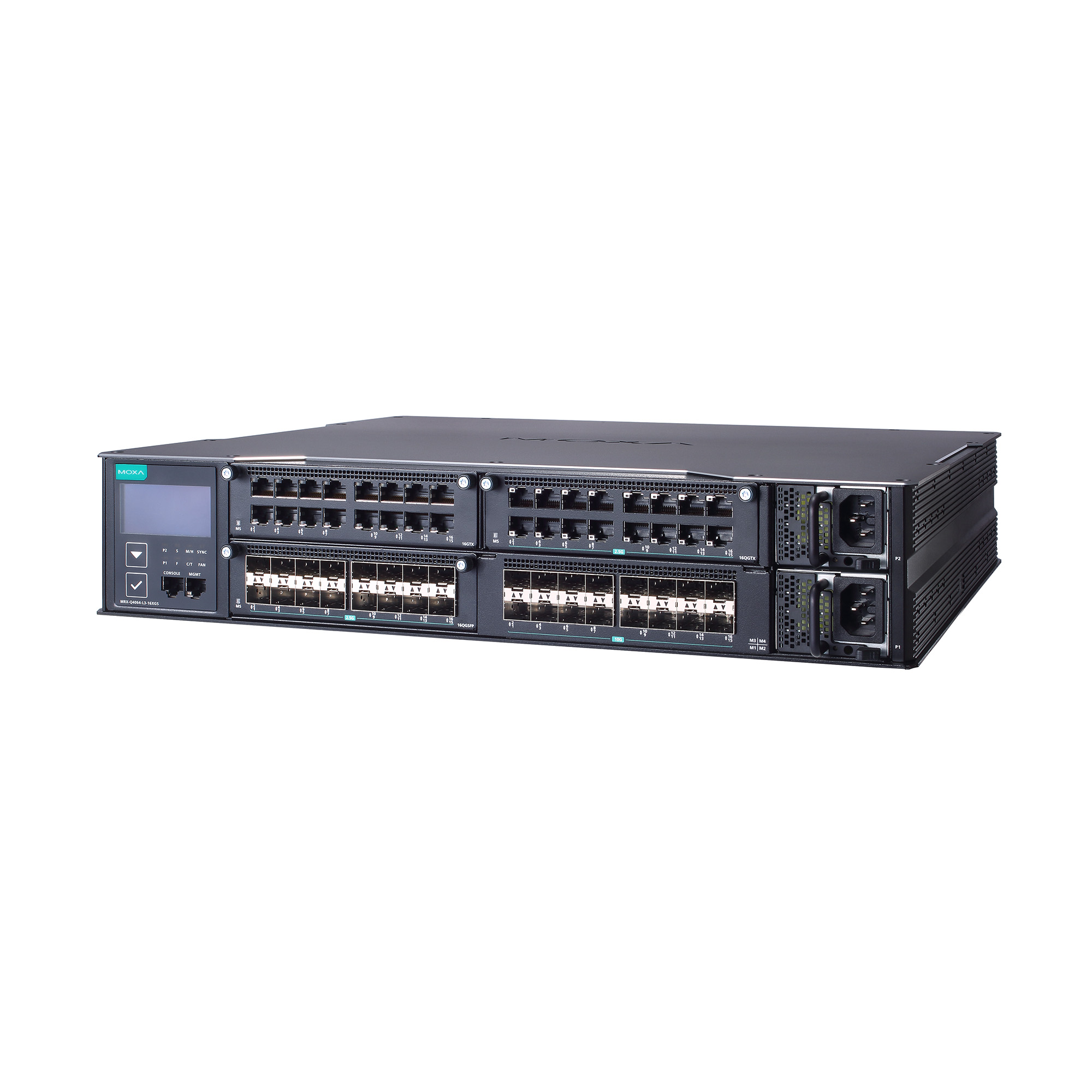

moxa-mrx-q4064-series-image-2-(1).jpg | Moxa

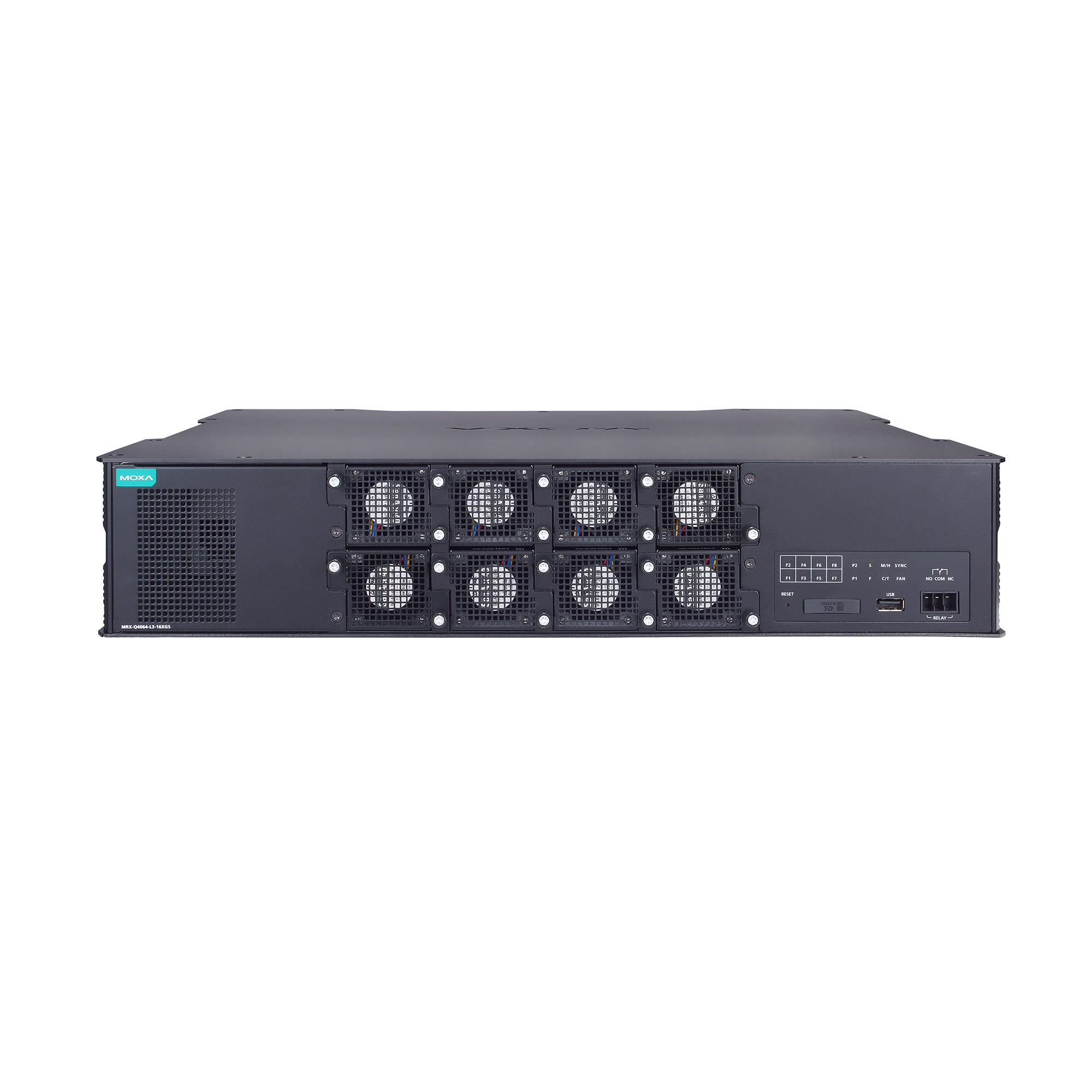

moxa-mrx-q4064-series-image-3-(1).jpg | Moxa

特色與優點

  • 16 個 10GbE 乙太網路連接埠
  • 多達 48 個 1GbE 或 2.5GbE 連接埠或 SFP 插槽
  • HAST(高可用性靜態匯聚網口)技術支援主幹可靠性
  • 搭載 LCM 顯示屏,狀態更新一目了然,支援輕鬆的現場維護和操作
  • 雙電源模組和 6+2 風扇冗餘設計,網路不間斷運行
  • 即時系統溫度監控,保護網路和設備

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MRX-Q4064 系列旨在滿足工業現場資訊技術日益融合所帶來的工業視訊、語音和資料應用的高效能、高可用性要求。

MRX-Q4064 系列的模組化設計支援內建 16 個 10GbE 連接埠,並透過模組支援多達 48 個 2.5GbE 連接埠,非常適合建造大規模工業網路應用。10GbE 連接埠顯著增加了網路交換頻寬,允許直接連接到支援 10GbE 的伺服器,並將資料收集和分析移至更靠近應用站點的位置。此外,對多埠聚合的支援允許更高的頻寬骨幹網路,同時也為未來的網路成長留出空間。

除了能夠容納更多數量的現場設備外,MRX-Q4064 系列還可以降低資料傳輸的延遲,並能夠在高效能網路上快速傳輸大量視訊、語音和資料。該系列配備冗餘多風扇冷卻系統和冗餘隔離電源。 它支援工業高效 Turbo Ring 技術,以及 ERPS(ITU-T G.8032)和 RSTP/STP 等其他網路冗餘技術,可以增強 IT/OT 融合應用中骨幹網路的可靠性和可用性。

附加特色與優點

  • 靈活的頻寬/連接埠組合,可實現有效的頻寬管理和最大的可靠性

  • 用於快速管理的命令列介面 (CLI)

  • 帶外管理(OOBM)端口,確保帶內服務無法訪問時網絡管理的可用性

  • 系統溫度控制和功耗管理,實現不間斷運行

  • 連接埠鏡像(N:M)技術支援安全監控和稽核

  • 針對大規模視訊監控的大突發傳輸進行最佳化,防止丟幀

  • 用於網路時間同步的 IEEE1588v2 PTP(精確時間協定)

  • 支援 MXconfig 和 MXview One 用於工業網路管理和視覺化

  • 1000/2500/10000BaseSFP Ports

    16

  • Out-of-band Management (OOBM)

    1 x 8-pin RJ45 1GbE Ethernet port (MGMT)

  • Module

    There are 3 module slots on the switch. Users can select different types of modules to insert into the switch. The modules that can be selected include 16-port modules with 1000BaseT(X), 1000/2500BaseT(X), 1000BaseSFP, or 1000/2500BaseSFP interfaces.

    Refer to Expansion Modules in the Accessories section for a full list of supported interface modules.

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for Authentication
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3x for Flow Control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
    IEEE 802.3bz for 2.5GBaseX
    IEEE 802.3ae for 10 Gigabit Ethernet
    IEEE 802.3az for Energy-Efficient Ethernet
    ITU-T G.8032 Ethernet Ring Protection Switching

  • Management

    IPv4
    Flow control
    Back Pressure Flow Control
    DHCP Client
    ARP
    RARP
    LLDP
    Linkup Delay
    SMTP
    SNMP Trap
    SNMP Inform
    SNMPv1/v2c/v3
    RMON
    TFTP
    SFTP
    HTTP
    HTTPS
    Telnet
    Syslog
    Private MIB
    Port Mirroring (SPAN, RSPAN)

  • Filter

    GMRP
    GVRP
    GARP
    802.1Q
    IGMP Snooping v1/v2/v3
    IGMP Querier

  • Redundancy Protocols

    STP
    RSTP
    Turbo Ring v2
    Ring Coupling
    Multiple Dual-Homing
    Link Aggregation
    Network Loop Protection
    MSTP

  • Routing Redundancy

    VRRP

  • Security

    Broadcast storm protection
    Rate Limit
    Access control list
    Static port lock
    Sticky MAC
    HTTPS/SSL
    SSH
    RADIUS
    TACACS+
    Login and password policy

  • Time Management

    SNTP
    IEEE 1588v2 PTP (hardware-based)
    NTP Server/Client
    NTP Authentication

  • Protocols

    TCP/IP
    UDP
    ICMP
    ARP
    RARP
    TFTP
    DNS
    NTP Client
    DHCP Client
    802.1X
    QoS
    HTTPS
    HTTP
    Telnet
    SMTP
    SNMPv1/v2c/v3
    IPv4
    RMON
    Syslog

  • Unicast Routing

    OSPF
    Static Route

  • MIB

    P-BRIDGE MIB
    Q-BRIDGE MIB
    IEEE8021-SPANNING-TREE-MIB
    IEEE8021-PAE-MIB
    IEEE8023-LAG-MIB
    LLDP-EXT-DOT1-MIB
    LLDP-EXT-DOT3-MIB
    SNMPv2-MIB
    RMON MIB Groups 1, 2, 3, 9

  • MAC Table Size

    32 K

  • Max. No. of VLANs

    512

  • IGMP Groups

    1500

  • Jumbo Frame Size

    9.6 KB

  • Packet Buffer Size

    6 MB

  • Priority Queues

    8

  • VLAN ID Range

    VID 1 to 4094

  • Storage Port

    USB Type A

  • Storage Port

    microSD card

  • Console Port

    RS-232 (RJ45)

  • Alarm Contact Channels

    1 relay output with current carrying capacity of 2 A @ 30 VDC

  • Input Voltage

    100-240 VAC, 50-60 Hz or 230-240 VDC (for each power supply)

  • Operating Voltage

    90-264 VAC, 47-63 Hz or 180-300 VDC (for each power supply)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Input Current

    Max. 2.703 A @ 110 VAC
    Max. 1.339 A @ 220 VAC
    Max. 1.615 A @ 180 VDC
    Max. 0.948 A @ 300 VDC

  • Power Consumption (Max.)

    Max. 297 W @ 110 VAC
    Max. 287.3 W @ 220 VAC
    Max. 290.3 W @ 180 VDC
    Max. 284.3 W @ 300 VDC

    Note: These are the maximum power consumption ratings for the device with the maximum number of modules installed.

  • Power Module

    2 x slots (2 x PWR-300-HVA-IF power modules included)

  • IP Rating

    IP30

  • Dimensions

    440 x 88 x 420 mm (17.32 x 3.46 x 16.54 in)

  • Weight

    12 kg (26 lb)

  • Fan Module

    8 x slots (8 x XM-4000-FAN-R preinstalled)

  • Installation

    Rack mounting

  • Interactive Interface

    Onboard LCM display
    Push buttons for configuration

  • Operating Temperature

    -10 to 60°C (-14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 62368-1
    UL 61010-2-201
    IEC 62368-1

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 Voltage Dips & Interruptions

  • Railway

    EN 50121-4

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Package Drop Test

    ISTA 1A

  • Package Vibration Test

    ISTA 1A

  • Time

    1,337,959 hrs

  • Standards

    Telcordia (Bellcore), GB

軟體、韌體和驅動程式

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MRX-Q4064 Series (MIB file)
403.0 KB
軟體套件
SHA-512
v1.0
2024年5月7日 2024年5月7日 版本說明
Firmware for MRX-Q4064 Series
83.7 MB
韌體
SHA-512
v1.0
2024年5月7日 2024年5月7日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
MRX-Q4064 系列產品資料表
3.5 MB
產品資料表 中文 v1.0 2024年5月6日 2024年5月6日
Moxa Managed Switch MRX (v1.x) Layer 3 CLI Manual
1.8 MB
使用者手冊 英文 v1.0 2024年5月6日 2024年5月6日
Moxa Managed Switch MRX (v1.x) Layer 2 CLI Manual
4.7 MB
使用者手冊 英文 v1.0 2024年5月6日 2024年5月6日
Moxa Managed Switch MRX (v1.x) Layer 2 User Manual
12.4 MB
使用者手冊 英文 v1.0 2024年5月6日 2024年5月6日
Moxa Managed Switch MRX (v1.x) Layer 3 User Manual
2.2 MB
使用者手冊 英文 v1.0 2024年5月6日 2024年5月6日
MRX-G4064/Q4064 Series Quick Installation Guide
3.6 MB
QIG 英文 v1.0 2024年5月6日 2024年5月6日

可供選擇的機型 (1)

顯示圖片
moxa-mrx-q4064-l3-16xgs-image.jpg | MoxaMRX-Q4064-L3-16XGS
Max. No. of Ports64
10GbE SFP+ Slots16
1000/2500Base SFP SlotsUp to 48
1000/2500BaseT(X) Ports (RJ-45)Up to 48
L3 Functionality
Operating Temp.-10 to 60°C
