EDS-4012 系列

8+4G 連接埠（提供 8 個 802.3bt PoE 連接埠選項）網管型乙太網路交換器

moxa-eds-4012-series-image-(1).jpg | Moxa
moxa-eds-4012-series-image-1-(1).jpg | Moxa
moxa-eds-4012-series-image-2-(1).jpg | Moxa
moxa-eds-4012-series-image-3-(1).jpg | Moxa
moxa-eds-4012-series-image-4-(1).jpg | Moxa
moxa-eds-4012-series-image-5-(1).jpg | Moxa
moxa-eds-4012-series-image-6-(1).jpg | Moxa

特色與優點

  • 根據 IEC 62443-4-1 開發並符合 IEC 62443-4-2 工業網路安全標準
  • 支援 IEEE 802.3bt PoE，各個連接埠的輸出功率高達 90 W
  • Turbo Ring 與 Turbo Chain（對於 250 台交換器斷線復連時間小於 20 毫秒） 如果連接埠鏈路速度是 1 Gigabit 或更高，復原時間小於 50 毫秒 ，以及透過 RSTP/STP 協議支援網路備援
  • 廣泛的電源輸入選項，可提供彈性部署
  • 小巧彈性的外殼設計，適合狹窄的空間
  • 支援 MXstudio，輕鬆實現可視化的工業網路管理

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EDS-4012 系列是一系列 12 埠網管型快速乙太網路交換器，可選擇 4 個 1 Gbps 光纖上行鏈路連接埠。本系列也提供提供 4 個 10/100BaseT (X) 802.3af (PoE)、802.3at (PoE+) 和 802.3bt 相容乙太網路 PoE 連接埠選項的型號，可選擇連接高頻寬 PoE 裝置。

備援乙太網路技術如Turbo Ring、Turbo Chain 和RSTP/STP，將可增加系統的可靠性，並且改善網路骨幹的可用性。EDS-4012 系列專為應用需求所設計，如視訊與流程監控、ITS 和DCS 系統等，皆可從可擴充的網路骨幹中獲益。

EDS-4012 系列符合 IEC 62443-4-2 和 IEC 62443-4-1 工業網路安全認證，涵蓋產品安全和安全開發生命週期要求，有助於我們的客戶滿足安全工業網路設計的合規要求。



  • 10/100BaseT(X) Ports (RJ45 connector)

    EDS-4012-4GS-LV/-HV/-T models: 8
    EDS-4012-4GC-LV/-HV/-T models: 8
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    EDS-4012-8P-4GS-LVA/-LVB/-T models: 8

  • 100/1000BaseSFP Ports

    EDS-4012-4GS-LV/-HV/-T models: 4
    EDS-4012-8P-4GS-LVA/-VB/-T models: 4

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)

    EDS-4012-4GC-LV/-HV/-T models: 4

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.3x for flow control
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1X for authentication

  • Filter

    GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier

  • Management

    IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB

  • MIB

    P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9

  • Redundancy Protocols

    STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation

  • Security

    Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy

  • Time Management

    SNTP, NTP Server/Client, NTP Authentication

  • Protocols

    IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog

  • MAC Table Size

    16 K

  • Jumbo Frame Size

    9.216 KB

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • IGMP Groups

    512

  • Priority Queues

    4

  • Packet Buffer Size

    1 MB

  • LED Indicators

    PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • USB Connector

    USB Type A (Reserved)

  • Alarm Contact Channels

    1, Relay output with current carrying capacity of 1 A @ 24 VDC

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Buttons

    Reset button

  • DIP Switches

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    2 removable 4-contact terminal block(s)

  • Pre-installed Power Module

    -LV/-LV-T models: PWR-100–LV
    -HV/-HV-T models: PWR-105-HV-I
    -LVA/-LVA-T models: PWR-101-LV-BP-I
    -LVB/-LVB-T models: PWR-103-LV-VB-I

  • Note

    The EDS-4012 Series supports modular power supplies. The model names and power parameters are determined by the installed power module.

    For example:
    EDS-4012-4GS-T + PWR-100–LV = EDS-4012-4GS-LV-T
    EDS-4012-4GS-T + PWR-105-HV-I = EDS-4012-4GS-HV-T

    If you install a different power module, refer to the specifications of the corresponding model. For example, if you replace the power module of the EDS-4012-4GS–LV-T
    with the PWR-105–HV-I, refer to the specifications of the EDS-4012–4GS-HV-T.

  • Input Voltage

    -LV/-LV-T models: 12/24/48 VDC, Redundant dual inputs
    -HV/-HV-T models: 110/220 VDC/VAC, Single input
    -LVA/-LVA-T models: 48 VDC, Redundant dual inputs
    -LVB/-LVB-T models: 12/24/48 VDC, Redundant dual inputs

  • Operating Voltage

    -LV/-LV-T models: 9.6 to 60 VDC
    -HV/-HV-T models: 88 to 300 VDC, 85 to 264 VAC
    -LVA/-LVA-T models: 44 to 57 VDC (>52 VDC for PoE+ output recommended)
    -LVB/-LVB-T models: 12 to 57 VDC (>52 VDC for PoE+ output recommended)

  • Input Current

    -LV/-LV-T models: 12-48 VDC, 1.50-0.40 A or 24 VDC, 0.70 A
    -HV/-HV-T models: 110-220 VAC, 50-60 Hz, 0.30-0.20 A or 110-220 VDC, 0.30-0.20 A
    -LVA/-LVA-T models: 48 VDC, 5.42 A
    -LVB/-LVB-T models: 12/48 VDC, 7.46/4.27 A or 24 VDC, 7.26 A

  • Power Consumption (Max.)

    EDS-4012-4GS-LV/-T models: 10.52 W
    EDS-4012-4GS-HV-/T models: 12.22 W
    EDS-4012-4GC-LV/-T models: 10.7 W
    EDS-4012-4GC-HV/-T models: 13.35 W

    EDS-4012-8P-4GS-LVA/-T models:
    Without PoE: 13.34 W
    With PoE: Max. 240 W for total PD power consumption @ 48 VDC input

    EDS-4012-8P-4GS-LVB/-T models:
    Without PoE: 15.32 W
    With PoE:
    Max. 180 W for total PD power consumption @ 48 VDC input
    Max. 150 W for total PD power consumption @ 24 VDC input (Max. 120 W for -T model)
    Max. 62 W for total PD consumption @ 12 VDC input

  • Max. PoE Power Output per Port

    90 W

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP40

  • Dimensions

    55 x 140 x 120 mm (2.17 x 5.51 x 4.72 in)

  • Weight

    827 g (1.82 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Housing

    Metal

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Industrial Cybersecurity

    IEC 62443-4-1
    IEC 62443-4-2

  • Safety

    UL 61010-2-201, EN 62368-1 (LVD)

  • EMC

    EN 55032/35, EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Vibration

    IEC 60068-2-6

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Railway

    EN 50121-4

  • Traffic Control

    NEMA TS2

  • Time

    EDS-4012-4GC-LV/-T models: 1,036,336 hrs
    EDS-4012-4GC-HV/-T models: 497,392 hrs
    EDS-4012-4GS-LV/-T models: 874,838 hrs
    EDS-4012-4GS-HV/-T models: 456,870 hrs
    EDS-4012-8P-4GS-LVA/-T models: 799,780 hrs
    EDS-4012-8P-4GS-LVB/-T models: 759,924 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Windows version)
300.8 MB 		軟體套件
SHA-512
v1.4.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年9月20日 2024年9月20日 版本說明
Software Package for MXview One Series (Linux version)
404.8 MB 		軟體套件
SHA-512
v1.4.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年9月20日 2024年9月20日 版本說明
Firmware for EDS-4000 and EDS-G4000 Series
65.4 MB 		韌體
SHA-512
v4.1
2024年6月26日 2024年6月26日 版本說明
MIB file for EDS-4000 and EDS-G4000 Series
406.4 KB 		軟體套件
SHA-512
v4.1
2024年6月26日 2024年6月26日 版本說明
EDS file for EDS-4000 and EDS-G4000 Series
178.4 KB 		軟體套件
SHA-512
v1.0
2024年4月24日 2024年4月24日 版本說明
AOI file for EDS-4000 and EDS-G4000 Series
57.2 KB 		軟體套件
SHA-512
v1.0
2024年4月24日 2024年4月24日 版本說明
GSD file for EDS-4000 and EDS-G4000 Series
212.8 KB 		軟體套件
SHA-512
v1.0
2024年4月24日 2024年4月24日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products
2.2 MB 		聲明書 英文 v1.0 2024年8月14日 2024年8月14日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual
5.4 MB 		使用者手冊 英文 v1.2 2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual
18.7 MB 		使用者手冊 英文 v1.3 2024年6月26日 2024年6月26日
QIG for EDS-4012 Series
2.8 MB 		QIG 英文 v1.2 2024年4月29日 2024年4月29日
Manual for EDS-4000 and EDS-G4000 Series
11.7 MB 		使用者手冊 英文 v1.1 2023年1月18日 2023年1月18日
Command Line Interface Manual for EDS-4000 and EDS-G4000 Series
2.5 MB 		使用者手冊 英文 v1.0 2022年4月27日 2022年4月27日
2D CAD for EDS-4012 Series (2D-EDS-4012-4GC)
3.6 MB 		2D CAD 英文 2022年3月15日 2022年3月15日
2D CAD for EDS-4012 Series (2D-EDS-4012-4GS)
3.5 MB 		2D CAD 英文 2022年3月15日 2022年3月15日
2D CAD for EDS-4012 Series (2D-EDS-4012-8P-4GS)
3.6 MB 		2D CAD 英文 2022年3月15日 2022年3月15日
EDS-4012 系列產品資料表
3.6 MB 		產品資料表 中文 v1.0 2022年2月10日 2022年2月10日

相關內容

篩選

全部 應用說明 解決方案型錄 技術指南 技術專文 影片

可供選擇的機型 (12)

顯示圖片
比較
moxa-eds-4012-4gc-hv-t-image.jpg | MoxaEDS-4012-4GC-HV-T
比較
moxa-eds-4012-4gc-hv-image.jpg | MoxaEDS-4012-4GC-HV
比較

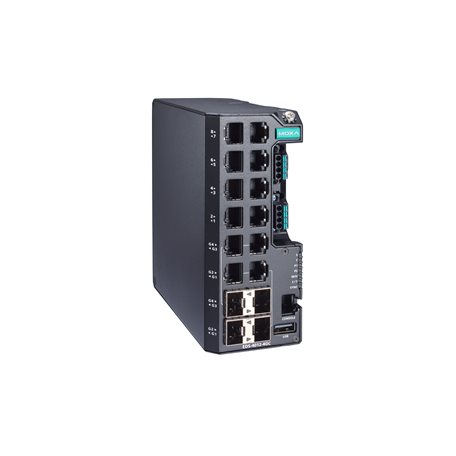

moxa-eds-4012-4gc-lv-t-image.jpg | MoxaEDS-4012-4GC-LV-T
比較
moxa-eds-4012-4gs-hv-image.jpg | MoxaEDS-4012-4GS-HV
10/100BaseT(X) Ports (RJ45 Connector)8888
PoE 10/100BaseT(X) Ports (RJ45 Connector)––––
100/1000BaseSFP Slots–––4
Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)444–
Operating Voltage88 to 300 VDC, 85 to 264 VAC88 to 300 VDC, 85 to 264 VAC9.6 to 60 VDC88 to 300 VDC, 85 to 264 VAC
Pre-installed Power ModulePWR-105-HV-IPWR-105-HV-IPWR-100-LVPWR-105-HV-I
Operating Temp.-40 to 75°C-10 to 60°C-40 to 75°C-10 to 60°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較

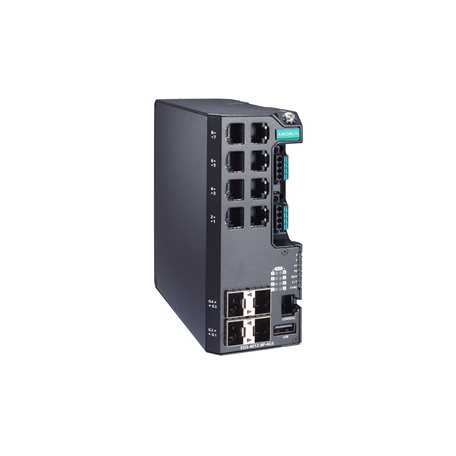

moxa-eds-4012-8p-4gs-lvb-image.jpg | MoxaEDS-4012-8P-4GS-LVB
比較

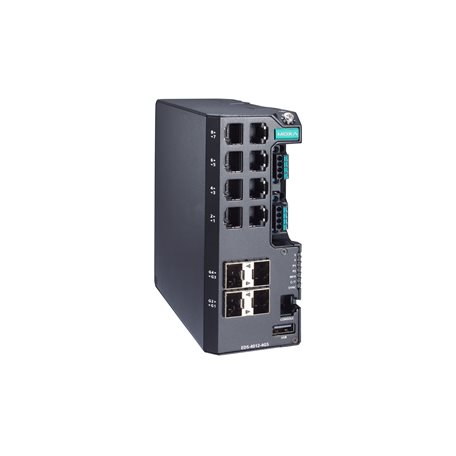

moxa-eds-4012-4gs-hv-t-image.jpg | MoxaEDS-4012-4GS-HV-T
